Как разобрать и собрать заднее колесо скоростного велосипеда, описание

Конструкция задней втулки с тормозным механизмом

Планетарные втулки (рис.1) были изобретены для мотоциклов ещё XIX веке, на какое-то время это устройство было позабыто, но получило свою вторую жизнь в наше время. Используется для переключения скоростей на велосипеде. Такое название втулка получила за схожесть с Солнечной системой. В планетарной втулке шестеренки вращаются вокруг жестко закрепленной оси втулки, как планеты вокруг Солнца. Преимущества планетарных втулок:

• Такие втулки надежнее кассетных блоков и производители всё чаще возвращаются к этим механизмам, используя их в конструкциях.
• Благодаря устройству с помощью планетарных втулок, скорости можно переключать не последовательно, а сразу.
• Планетарная втулка не требует постоянного ухода, разборки, чистки и мытья.
• Такие втулки достаточно прочные и не повреждаются даже от сильных ударов.
• Благодаря использованию планетарной втулки, спицы на заднем колесе можно закрепить более жестко, что придает ему дополнительную жесткость.
• Втулки такого типа позволяют использовать тормоз даже на колесах с восьмеркой.

Недостатки планетарных втулок заключаются в дороговизне и большом весе, но это не мешает использовать их для городских велосипедов, чьи хозяева не гонятся за легкостью велосипеда.

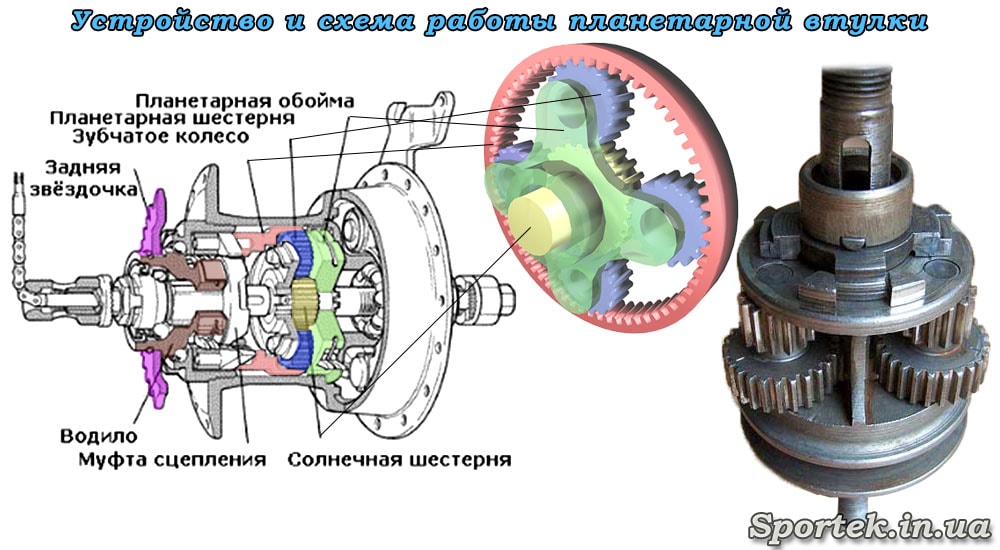

Рис. 1 Планетарная втулка

Динамо втулки — разновидность велосипедных втулок, способных генерировать электрическую энергию. Такие втулки пришли на замену динамомашинам. Такие втулки обеспечивают велосипед автономным источником света, но в данное время это не совсем актуально так как существуют аккумуляторные батареи.

Когда необходимо провести обслуживание задней втулки

Чтобы детали велосипеда всегда находились в идеальном техническом состоянии, необходимо регулярно проводить их обслуживание. Если рассматривать заднюю втулку велосипеда, то для нее понадобится:

• периодически подтягивать корпус;
• регулярно менять шарики подшипников;
• при очередной разборке смазывать все внутренние части корпуса;
• время от времени регулировать тормозную втулку.

Демонтировать собственно заднее колесо проще простого, а вот процесс снятия и разборки/сборки задней втулки велосипеда гораздо сложнее. И тем не менее, без такого регулярного обслуживания рассматриваемой детали в скором времени может понадобиться ее капитальный ремонт или замена.

Признаки, которые свидетельствуют о необходимости срочного обслуживания задней втулки велосипеда:

• при движении отмечается сильный люфт колеса;
• отчетливо слышен хруст подшипников (это означает, что они просто износились);
• на ходу корпус велосипеда гремит и шатается;
• накатная динамика плохая.

Стоит знать некоторые особенности устранения того или иного признака:

1. Если происходит прокручивание корпуса задней втулки, его расшатанность, то это можно устранить путем подтягивания крепежных гаек.
2. Если же движение заднего колеса затруднено, то, возможно, нужно будет немного ослабить крепежную гайку – скорее всего, при ее затягивании было приложено слишком большое усилие.
3. При появлении посторонних звуков при движении велосипеда и ухудшении наката понадобится замена подшипников или же полная смазка корпуса задней втулки.

Как заменить покрышку на велосипеде

Существует множество производителей, которые предлагают большое количество моделей покрышек. Рисунки протекторов бывают симметричные или асимметричные. В первом варианте ставить на велосипед их можно любой стороной. Во втором обычно протекторы имеют направленность в ту или иную сторону.

Некоторые производители маркируют покрышки стрелками и надписями Front (вперёд) и Rear (назад). В них сразу видно направление. Существуют также модели только для переднего или только для заднего колеса. Об этом гласят соответствующие надписи и стрелки. Если не выполнять рекомендации изготовителей, то это приводит к плохому сцеплению с дорогой, ухудшению управления велосипедом и быстрому износу покрышек велосипеда.

На некоторых моделях V-образного типа отсутствуют маркировки и стрелки. Тогда специалисты рекомендуют ставить на переднее колесо шины с остриём назад (\/), а на заднее – с остриём вперёд (/\). Это обуславливается тем, что задние колёса выполняют функцию сцепления с дорогой, и поэтому должна упираться в дорогу «ножками». А передние – выполняют больше процесс торможения, и «ножки» на рисунке должны смотреть вперёд.

Эти рекомендации предназначены для езды на велосипеде по неасфальтированной дороге. Если же ездить по шоссе, то варианты направленности стрелок имеют незначительную функцию. При увеличении проходимости и сцепления с дорогой можно поставить обе резины остриём вперёд.

Как разобрать или собрать заднее колесо скоростного велосипеда

Снятие колес с рамы входит в обязательную процедуру технического обслуживания велосипеда. Рано или поздно колесо даже самого продвинутого байка преподнесет сюрпризы в виде деформаций обода, повреждения спиц, лопнувшей камеры или вообще всей покрышки, а также износа системы звездочек для заднего колеса.

Опытные велосипедисты приветствуют самостоятельный ремонт колес, и не случайно: дешевле, да и навыков поднаберешься. Можно обратиться и в хорошую мастерскую, где проблему решат, возможно, быстрее, но и не безвозмездно. Более того, сервис вряд ли находится под окнами дома, так что велосипед придется тащить волоком, в чем мало приятного. Чтобы этого избежать, лучше немного повозиться самому, тем более ничего сложного в колесах велика нет. Сегодня поговорим о том, как снять заднее колесо с велосипеда, отремонтировать его и правильно собрать.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному. На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо. Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Чем нужно смазывать ось и втулку велосипеда

Итак, ось извлечена. Изучаем, в каком она состоянии. Хотя срок её эксплуатации идентичен рабочему ресурсу колеса, очистить ось от накопившейся грязи не помешает.

Протирка внутреннего пространства втулки делается сухим чистым бинтом, ватой или тряпкой. Въевшуюся грязь удаляем с помощью ткани, напитанной бензином. Переходим к протирке левого конуса, заодно проверяя крепление правого (где расположены кассетные звёзды). После высыхания стенок приступаем к нанесению новой смазки.

Лучший смазочный материал для втулок велосипеда – солидол. Применение литола нецелесообразно. Литолу свойственно вымываться водой и при контакте с ней пениться. Одновременно отмечается его реакция с алюминием. Альтернативный вариант – специальные смазки для втулок, реализуемые в магазинах.

Что касается графитовой смазки, у неё хорошие свойства. Прилипания грязи практически не происходит, но при этом сама смазка значительно пачкается. Кроме этого, графитовая смазка отличается умеренным ресурсом (500 км).

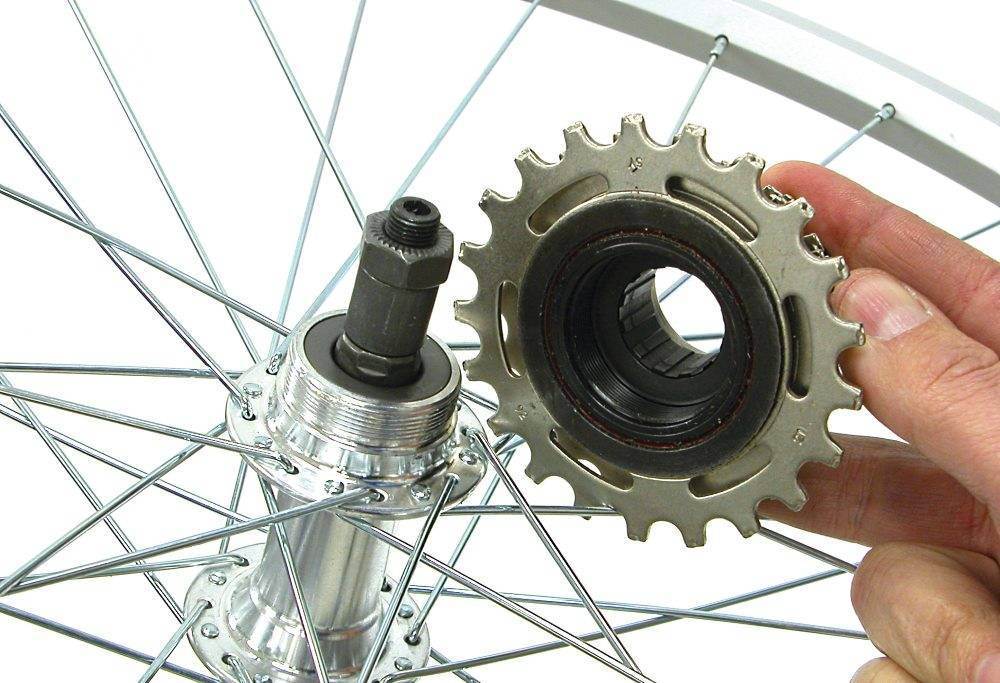

Как разобрать трещотку?

Чтобы произвести ремонт трещотки своими руками, понадобится молоток и кернер. Вместо кернера вам пригодится большой гвоздь или саморез. Разбирать устройство лучше на колесе, чтобы можно было его удержать.

• Трещотка закручивается на колесе. В отверстие на гайке вставляется кернер, и путём поворачивания по часовой стрелке с помощью молотка разбирается механизм.
• Звёзды снимаются с помощью съёмника и ключа. Внутри под гайкой находятся шарики. На колесе также находится вторая дорожка с шариками.
• Чтобы шарики не рассыпались, необходимо подложить тряпку или коробку.
• Откручивается самая маленькая звёздочка против часовой стрелки. Остальные просто снимаются.

Снятие трещетки с колеса

Теперь нужно посмотреть на состояние механизма, собачек и смазки. Наиболее часто изнашиваются собачки. Их можно заменить. Специально выпускается ремкомплект из собачек и колец. Обязательно помойте шарикоподшипники. Если шарики чёрного цвета и имеются частички потёртого металла, то сломались подшипники. Каждый необходимо осмотреть. Если на них появились вмятины, то рекомендуется заменить их.

Далее, собираем все части в обратном порядке. Конусную гайку необходимо затягивать с силой, а регулировать люфт для звёздочек относительно колеса следует наборными, тонкими кольцами.

Таким образом, выполнить ремонт механизма своими руками намного дешевле и не займёт много времени и сил. А выполнять такие действия необходимо регулярно, чтобы езда на велосипеде была приятной и безопасной.

Устройство задних втулок с тормозом

Большинство односкоростных велосипедов, будь то дорожный или детский, снабжены задней втулкой со встроенным тормозным механизмом и механизмом свободного хода педалей. Такие втулки выполняют несколько следующих функций:

• Передача крутящего момента от ведущей звезды шатунов к ведомой звезде задней втулки и соответственно самому колесу.
• Свободный ход колеса относительно ведомой звезды. Как только ведомая звезда останавливается, колесо продолжает вращаться, не зависимо от педалей велосипеда.
• Встроенный тормозной механизм позволяет тормозить путем вращения педалей в обратную сторону. Суть такая же, как в барабанных автомобильных тормозах с внутренними колодками.

Самые распространенные тормозные втулки типа «Торпедо». Такие втулки устанавливались на большинстве советских велосипедов и до сегодняшнего дня используются в производстве дорожных велосипедов. На самых старых советских и некоторых импортных велосипедах начала прошлого века устанавливали втулки типа «Иди». Так же в советское время были разработаны отечественные втулки с говорящим названием «Родина». Последние два типа в настоящее время почти не встречаются. Поэтому рассмотрим подробнее устройство только втулок «Торпедо».

Исходя из вышеприведенной схемы, рассмотрим, как происходят процессы внутри задней втулки.

• Рабочий ход – во время поворота педалей ведущий конус вращаясь своими выступами сдвигает ведущие ролики вверх, тем самым заклинивая корпус втулки, тем самым вращая колесо.
• Свободный ход – как только ведущий конус перестает вращаться, корпус сдавливает ведущие ролики в углубления между выступами, благодаря этому процессу теряется связь между ведущим конусом и корпусом. Потеря связи позволяет колесу свободно вращаться относительно педалей.
• Торможение – когда велосипедист начинает давить педаль назад ведущий конус начинает вращаться в противоположную сторону и косыми выступами благодаря трению вращает тормозной конус. Тормозные ролики заходят в канавки тормозного барабана и тормозной конус вдвигается в барабан. Барабан раздвигается конусами с обеих сторон, прижимается к корпусу втулки и тормозит колесо.

Тип «Торпедо» обеспечивает наилучший вариант торможения. Чем сильнее усилия на педаль тем сильнее торможение – это обеспечивает плавное торможение.

Знаете, как обнаружить почти 90% неисправностей велосипеда? Поднять заднее колесо и крутнуть педали. А потом переднее и крутнуть его рукой. Если вы услышали мелодичный хруст при вращении колеса — значит пора его перебирать.

Д
ля профилактики «ступичные» подшипники на велосипеде можно перебирать раз в год. Туда попадает вода, пыль, грязь, насыпные подшипники ржавеют. Если вы имеете привычку (или имеете возможность) мыть велик Кёрхером (мойкой высокого давления) — то большинству подшипников прийдет быстрый конец так же.

И если вовремя их не перебрать — то начинают ржаветь поверхности качения. Шарики превращаются в квадратики, колесо вращается все хуже и хуже. Если конусные подшипники недотянуты — то они тоже разобьются. Проверить можно просто — беремся за обод колеса, и качаем его поперек (влево-вправо по ходу движения). Если в оси есть люфт — вы почувствуете такие щелчки под пальцами. В результате можно попасть на замену втулки с переборкой колеса. Вам это надо?

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов

Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

1. С ответом

2. С отметкой о просмотре

Второй этап смазки втулки.

После того, как вы закончили сборку одной стороны втулки, осторожно поместите сердцевину втулки в предназначенную для неё обойму и закрепите её. Установите шайбы предварительного натяжения, проявив предельную осторожность, чтобы не деформировать их

Обильно смажьте открытую сторону оболочки и вставьте каждый подшипник в свою обойму. Проверьте, что втулка нормально работает на свободном ходу. Также убедитесь, что шарики из подшипников не попали в какой-нибудь зазор, так как они могут полностью заклинить втулку. Хорошо смажьте храповой механизм, чтобы длительное время его не пришлось повторно смазывать.

После установки подшипников начинайте вкручивать комбинированное кольцо подшипника. Покрутите немного оболочку втулки против часовой стрелки, чтобы убедиться, что подшипники встали на своё место. Проверьте работу втулки на свободном ходу и переходите к следующему этапу. Если же что-то пошло не так, то вернитесь назад и определите проблему.

Если вы уверены, что втулка собрана правильно, затяните комбинированное кольцо подшипника с усилием 5 кгм.

Опять же на данном этапе я рекомендую использовать специальный инструмент, которого к сожалению у меня не было. В любом случае нужно крепко затянуть кольцо и при этом постараться, чтобы инструмент не скользил по втулке.

Особенности замены заднего колеса

Колесо крепится к велосипеду благодаря втулке, которая находится в центральной части конструкции. Без этой детали невозможно вращение колеса, а также скольжение и повороты детали. У каждого колеса есть своя втулка (передняя и задняя). На переднем колесе она отвечает только за вращение, а заднее колесо велосипеда регулирует скорость движения, дает накат, именно от этой части зависит эффективность прилагаемой нагрузки.

При этом особенности задней втулки меняются в зависимости от имеющих модификаций, например:

• без тормозов и со свободным входом;
• с расположенным внизу тормозом и стандартным входом;
• без входа и тормозов.

Все виды втулок с тормозами отличаются тем, что для остановки нужно давить на педали в обратном направлении. Для этого производители ставят барабан и колодки, которые работают за счет установленной звезды, вращающейся в обратную сторону.

Бестормозные механизмы ставят на заднее колесо скоростного велосипеда. Они легче, компактней и имеют более простой механизм. За счет свободного хода педали не вращаются свободно во время движения колеса.

Инструкция по демонтажу

Очевидно, что для ремонта колеса его надо снять с велосипеда. Последний для этого лучше поставить на руль и седло, предварительно убрав навесное оборудование. Существует два способа фиксации колеса на раме:

• эксцентриком через полую ось;
• гайками или барашками.

В первом случае нужно просто повернуть рычаг эксцентрика на 180 градусов и потом свинтить гайку на противоположной стороне оси. В случае крепления эксцентриком ось заднего колеса велосипеда ни с одной стороны не выходит за толщину вилки, в которой она установлена. Опытные пользователи обязательно учитывают этот момент при ремонте. Во втором случае ось втулки заднего колеса всегда длиннее расстояния между перьями вилки как минимум на 15–20 мм. Таким образом, вынос оси за внешнюю сторону вилки должен быть никак не меньше 5-6 мм с каждой стороны

Важно соблюсти эти соотношения при последующей сборке втулки заднего колеса. После того как крепеж снят или ослаблен, нужно сбросить цепь с ведущей звезды и можно снимать колесо

Если велосипед оснащен не дисковыми, а ободными тормозами, то скорей всего понадобится их распустить, скинув с тяги тормозной тросик.

ЭксцентрикГайка

Проверка втулки.

С помощью дискообразной проволочной щётки почистите как следует резьбу на стопорном винте втулки, а также все другие детали с резьбой. Данная процедура не обязательна, но она поможет предотвратить заедание. Проверьте все компоненты, особенно собачки храповика, на наличие сколов и трещин. Собачки можно снять, потянув их назад и приподняв пружинное стопорное кольцо. Будьте предельно осторожны с этим кольцом, так как его очень легко повредить

Хотя стопорное кольцо достаточно упругое, но при осторожном обращении это не должно стать проблемой. Замените все неисправные компоненты, конечно если таковые имеются

Вам может показаться, что одна из трёх собачек отсутствует, но в действительности это не так. Существует только две собачки. Во время сборки проверьте, что вы установили собачку в правильное место и в правильном направлении. В ином случае кассетная втулка не будет вращаться.

Кроме того перед сборкой сердцевины втулки нанесите немного смазки или противозадирной пасты на резьбу стопорного винта. Закрепите сердцевину втулки тем же методом, что и при снятии стопорного винта, применяя усилие затягивание примерно в 3 кгм. При условии использования специального инструмента следует применять усилие примерно в 7 кгм. Ведь вы не хотите, чтобы втулка разболталась во время езды на велосипеде.

Не забудьте, что затягивать необходимо по часовой стрелке.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Снятие колеса

Дисковый вид тормозного устройства.

Ободная система тормозов.

«Переднее колесо снимать гораздо проще и удобнее, чем заднее!». Именно так заявляют многие люди, которые не совсем хорошо знакомы с устройством некоторых моделей велосипедов. Итак, для того, чтобы снять колеса, необходимо для начала определить тип тормозного устройства. Дисковый вид тормозного устройства не требует каких-либо дополнительных работ, а вот если на велосипеде присутствует ободная система, то ее следует разжать. Обычно это осуществляется простым сжатием с обеих сторон колодок и вытаскиванием из них дуги.

Дальнейшие действия можно разделить на этапы:

Установка велосипеда на руль и седло посредством простого переворота конструкции вверх колесами

При этом если дисковые тормоза будут гидравлическими, то работы следует производить быстро, иначе в гидролинию попадет воздух и дополнительно потребуется прокачка, чтобы избавиться от него.
На данном этапе важно разобраться в способе крепления колеса. Всего существует два вида: рычажок и гайка

В первом случае его так же называют эксцентриком. Его легко открутить без инструментов, достаточно лишь потянуть вниз. При гаечном способе крепления, следует подобрать два ключа и надеть их на гайки по обе стороны от колеса. Один из них остается неподвижным, второй же — движется, откручивая его.
Необходимо потянуть вверх колесо.

Заднее колесо снимается точно так же, несмотря на кажущуюся на первый взгляд сложность.

Причины ремонта покрышки

1. Основной причиной является . Чтобы её заклеить или заменить, необходимо снять покрышку. Желательно осмотреть её на наличие застрявшего стекла или других мелких острых предметов.
2. Когда протектор сильно износился, то камера в большей степени подвержена опасности прокола. Даже совсем мелкие стёклышки могут её повредить.
3. Могут появиться бугорки и другие неровности. Камера начинает выпирать из-под шины. Поэтому нужно её заменить на новую.

Снять покрышку в походных условиях тяжелее, чем дома или в гараже. Особенно если нет необходимых инструментов. Сделать это возможно, но очень тяжело. Особенно когда резина приклеилась к ободу как влитая. Поэтому лучше всего брать с собой в дорогу съёмник и другие велосипеда.

Установка заднего колеса

Для возвращения на место заднего колеса необходимо установить его в вилку и накинуть на одну из звездочек цепь. Теперь надо отцентровать положение элемента на велосипеде таким образом, чтобы он находился между перьями как верхней, так и нижней части задней вилки рамы и смотрело строго в середину каретки педальной оси. Удерживая колесо в этом положении, нужно закрепить его в вилке штатными гайками или эксцентриком

Важно не забыть восстановить натяжение тормозного тросика и поставить цепь на ведущую звездочку. После установки желательно убедиться в правильности выполненных действий, провести тест-драйв

В процессе необходимо проследить, как ведет себя велосипед после ремонта.

Обслуживание и диагностика заднего колеса скоростного велосипеда — обязательные процедуры для сохранения исправности механизмов и длительной эксплуатации транспортного средства. Начинающим пользователям придется сложнее, но всегда можно воспользоваться инструкциями и прочитать советы опытных мастеров. Выполнив ремонтные работы самостоятельно, получится сэкономить семейный бюджет.

Когда нужно снимать заднее колесо

Вряд ли просто так придет в голову идея откручивать ходовую часть с рамы велосипеда, если, конечно, человек не специализируется на велоразборке. Но это совсем другой случай. Демонтаж заднего колеса потребуется, если наблюдаются такие проблемы:

• заметные повреждения обода;
• полный износ, когда нужна замена колеса;
• спустила камера или разорвалась шина;
• переборка втулки.

Сюда можно отнести и плановую замену системы задних звезд и цепи.

Перед снятием велосипед нужно перевернуть и установить на седло и руль. Навесы в виде зеркала, звонка и фонаря лучше заранее убрать, чтобы не повредить их под весом рамы. Тормоза типа V-brake сначала разжимаются и демонтируются, иначе они не дадут свободно вытащить колесо. С дисковыми моделями все проще – можно сразу снимать колесо.

Надо сказать, что сам процесс съема заключается лишь в отвороте эксцентрика или откручивании крепежных гаек с оси втулки, у кого что стоит. Если крепление – эксцентрик, просто отвинчиваем ручки и скручиваем колесо. Гаечное закрепление ослабляется одним или двумя ключами.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.
