Как поменять каретку на велосипеде

Опубликовал: Admin  21.07.2011 г. | 02:28 Просмотры 28,626

Оценка:

В сегодняшней статье я поделюсь с вами собственным опытом по замене каретки на велосипеде.

Каретка (bottom bracket), или кареточный узел – это подшипниковый узел, который обеспечивает вращение шатунов с педалями и ведущими звездами относительно рамы велосипеда. Главным предназначением каретки является передача крутящего момента от педалей к колесу велосипеда.

Каретки бывают двух видов: разборные (подшипники менее крепкие и располагаются в чашечках, которые вкручиваются в раму) и цельные (картриджные, с более прочным подшипниками в жестком корпусе).

В данном случае я заменил разборную каретку на картриджную.

Первым признаком необходимости замены подшипников каретки или каретки в целом является шат вала каретки. Иногда чтобы удалить этот шат достаточно просто подкрутить крепления каретки, но когда подшипники уже испортились это не поможет.

Приступим к снятию шатунов и разборке старой каретки. Как снять педальные шатуны мы уже рассматривали в одной из предыдущих статей.

Снимаем пластмассовые колпачки с помощью отвертки

Откручиваем гайки используя съемник

С помощью съемника снимаем шатуны

Откручиваем фиксирующую гайку, а также чашечки (у меня не было специального велосипедного ключа, поэтому пришлось делать это с помощью отвертки и молотка)

Обнаруживаем состояние внутренних подшипников, а точнее то, что от них осталось

ВАЖНО! Чашечка с правой стороны (в данном случае с той стороны где расположены звездочки и цепь) откручивается по левой резьбе. То есть чтобы открутить ее нужно вращать ключ на 36 мм по часовой стрелке

Так выглядит рама без каретки

Далее приступаем к установке новой каретки (цельной, картриджной). Для этого вам необходимо приобрести в веломагазине каретку с размером вала точно такого же как у вас был установлен (допускается +-2 мм, но лучше плюс чем минус). Чтобы не ошибиться возьмите вал с собой, там ребята точно померят его и подберут вам подходящую каретку. Крепится такая каретка конечно же по-другому и другими ключами нестандартными. Для этого придется купить дополнительно ключ для закручивания креплений новой каретки. Выглядит он вот так и стоит примерно 50-60 гривен (190-210 рублей).

В моем случае я купил каретку под квадрат с размером вала в 126 мм.

В комплекте идет сама каретка с креплениями и 2 болта

Приступаем к установке новой каретки. Для этого тщательно смазываем густой смазкой резьбу на раме, и резьбу крепления каретки, чтобы при следующей замене вы смогли легко выкрутить ее

Вкручиваем каретку со стороны цепи по левой резьбе. Сначала руками, а потом докручиваем до конца с помощью купленного ключа.

После этого закручиваем крепление с другой стороны по правой резьбе. Затягиваем крепко но без фанатизма.

Все новая каретка установлена.

Теперь приступаем к установке шатунов обратно

Фиксируем шатуны с помощью болтов

Затягивать можно потуже, чтобы шатуны хорошо держались

Все велосипед с новой кареткой готов к эксплуатации.

Также рекомендуем ознакомится с предыдущими публикациями:

  • Как поменять тросик заднего тормоза на велосипеде
  • Когда менять покрышки на велосипеде
  • Как поставить багажник на велосипед
  • Как я начал ездить на велосипеде на работу
  • Как снять педальные шатуны (педали)

Комментарии

Как снять и разобрать педали велосипеда

Снять педали с велика, например, для их замены или же ремонта (обслуживания) не сложная задача, если знаешь, как правильно это сделать. Главная хитрость здесь заключается в том, что левая и правая педали откручиваются по-разному.

Правая откручивается классически – против часовой стрелки, а левая, наоборот – по часовой (имеет левую резьбу). Это сделано для того, чтобы педали самопроизвольно не открутились от шатунов во время езды.

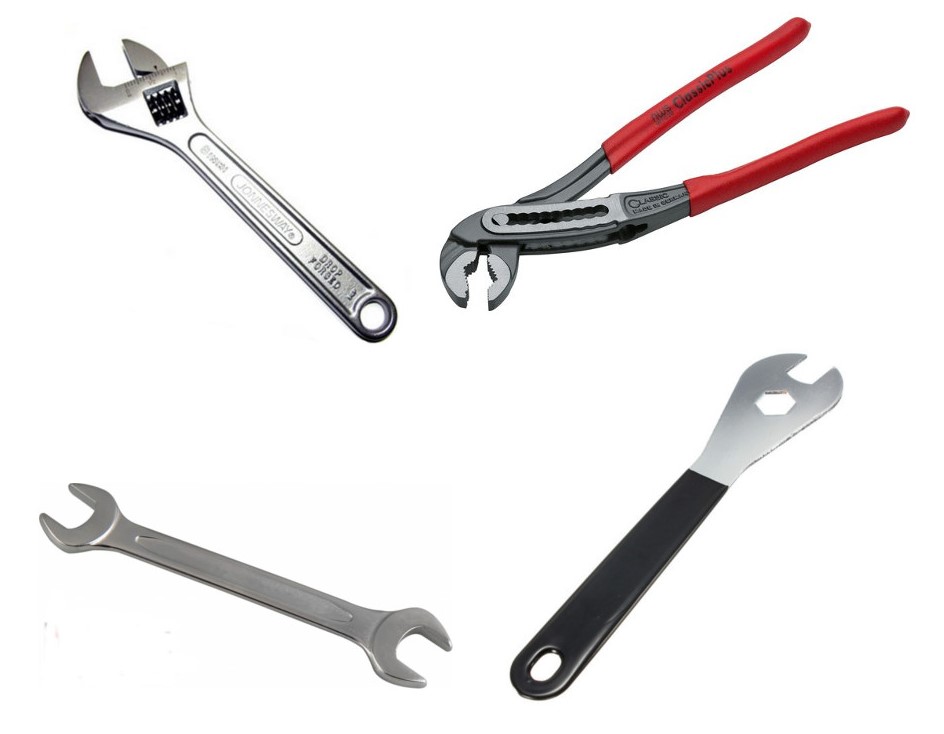

Снять велопедали можно при помощи разводного ключа, рожкового на 15, так называемого ключа-попугайчика или же специализированного, для демонтажа педалей велосипеда. Следует учесть, что зазор между педалей и шатуном составляет 12 мм, поэтому необходимо выбирать инструмент, который влезет между этими деталями. Для дальнейшей полной разборки нам так же необходим набор торцевых ключей.

После того, как мы открутили педаль от шатуна, можно приступать к ее разборке. Для этого выполним следующие шаги:

  1. Снимаем заглушку в торце педали. Для этого поддеваем ее отверткой или другим тонким, острым предметом.
  2. При помощи торцевого ключа откручиваем фиксирующую контргайку и снимаем шайбу.
  3. Аккуратно выкручиваем конус подшипника. Следим за тем, чтобы во время данной процедуры у вас не выпали и не потерялись шарики. После того как вы его снимете с оси, старайтесь не переворачивать педаль. Плюс ко всему придерживайте саму ось, она может выпасть из корпуса.
  4. Извлекаем шарики первого подшипника и откладываем в сторону. Желательно их сразу же пересчитать (в моем случае их 13 штук), чтобы во время сборки можно было проверить все ли на месте.
  5. Не спеша достаем ось из корпуса. Делать это нужно над столом, так как в этот момент могут высыпаться и потеряться оставшиеся шарики второго подшипника.
  6. Извлекаем и пересчитываем шарики второго подшипника (количество должно совпадать с первым). Следует сложить их в другое место, чтобы они не попутались с теми, которые мы извлекли до этого. Нельзя их смешивать и устанавливать шарики второго подшипника на первый (и наоборот). Это обусловлено тем, что детали (конуса, чашки и шарики) уже притерлись между собой во время эксплуатации.
  7. Очищаем от старой смазки все поверхности педали: чашки, шарики, конус, ось и т.д. Это можно сделать при помощи ветоши, а при сильном загрязнении рекомендуется применять WD-40 (после ее использования все поверхности протереть тряпкой).
  8. Осматриваем все детали на предмет неисправности. Например, при сильной затяжке и отсутствия смазки может «выесть» канавку на конусах подшипников. На этом этап разборки завершен. Далее мы поговорим, чем можно смазывать велосипедную педаль, а потом рассмотрим процесс сборки и установки.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

  1. Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
  2. Обработка винта резьбовым фиксатором.
  3. Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
  4. Вставка заглушек.

Велосипед – крайне неустойчивый агрегат, поэтому при проведении любых ремонтных работ его необходимо тщательно зафиксировать. Рама не будет болтаться туда-сюда, что исключит риск падения велосипеда на ноги или руки.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.

Обслуживание и ремонт каретки

Своевременное обслуживание позволяет существенно продлить эксплуатационный срок узла.

Ключевыми особенностями отметим следующее:

  1. Состояние каретки во многом зависит от того, сколько грязи попадает внутрь конструкции. Даже незначительная примесь может стать причиной повышенного износа.
  2. Длительная эксплуатация велосипеда становится причиной, по которой изнашивается подшипник. Даже незначительный дефект может стать причиной снижения эксплуатационных характеристик каретки. Восстановить подшипник практически невозможно, его только заменяют на новый.
  3. В некоторых случаях кареточный узел может прослужить в течение 3-5 лет. Если неправильно провести монтаж и не добавить требуемое количество смазки конструкция не прослужит в течение длительного периода. Поэтому дорогостоящие велосипеды рекомендуют отдавать в обслуживание специалистам.
  4. Обслуживание предусматривает проверку узла на дефекты. В большинстве случаев проверяется состояние подшипника.
  5. Следующий шаг предусматривает проверки состояния каретки, а также чашечки с фиксатором. Даже незначительный дефект может стать причиной быстрого износа конструкции.
  6. Очистить поверхность можно при помощи растворителя. Больше всего трудностей возникает с очисткой подшипника.
  7. Пространство внутри каретки очищается при помощи мягкой тряпки. Мелкая грязь удаляется при помощи смазывающего спрея.

Смазка и сборка каретки

Смазка механизма позволяет существенно продлить эксплуатационный срок.

Провести подобную процедуру можно следующим образом:

  • Отверткой обрабатывается стенка стакана.
  • Применяемое средство наносится ровным слоем. В продаже встречается просто огромное количество смазывающих веществ, в большинстве случаев применяется солидол или моторное масло.
  • Следующий шаг заключается в нанесении смазки на подшипник. Этот узел не может прослужить в течение длительного периода без смазки, так как вращение становится причиной нагрева и повышенного износа.
  • Далее тщательно смазывается вал каретки. Он является несущим элементом, на который оказывается высокая нагрузка на момент эксплуатации.

После того как все элементы были тщательно промазаны, нужно приступить к сборке.

Рекомендации по проведению работы следующие:

  1. Подшипник вставляется обратной стороной.
  2. Чашечка смазывается изнутри.
  3. Закручивание проводится до полного устранения люфта. Вращение вала при этом должно быть с натягом.
  4. Далее проводится сбор шатунов. На данном этапе нужно быть аккуратным, так как в противном случае надежность крепления снижается.
  5. Проводится вставка заглушек.

Сборку провести можно самостоятельно, при этом следует быть осторожным, так как даже незначительная ошибка приводит к снижению прочности.

При знании конструкции каретки есть возможность провести разборку и повторную сборку детали самостоятельно. Подобный качественный узел может прослужить в течение длительного периода после обслуживания своими руками.

Снятие каретки: делаем правильно!

Абсолютно логично, что для устранения неисправности сначала нужно снять узел с велосипедной рамы. Если быть точным, то вытащить его из стакана. Как раз о том, как сделать это своими руками, и пойдет разговор.

Итак, прежде чем приступить к процедуре снятия, понадобится комплект инструментов:

  • Шатунная выжимка.
  • Гаечный ключ. Если размер гайки неизвестен, то пойдет разводной ключ.
  • Плоская отвертка.
  • Небольшой молоток.
  • Съемник каретки для извлечения из стакана.

Прежде чем приступить к разборке, следует очистить все пространство вокруг каретки. Влажной тряпкой убирается вся грязь и пыль с рамы, области кареточного стакана и шатунов. Этого будет достаточно, чтобы при разборе внутрь не попадала лишняя грязь. Но лучше будет, если помыть велосипед целиком. Чистота – лучший помощник в ремонте. Доказано!

С шатунов снимаются заглушки. В основном это пластиковые крышки, которые легко поддеваются отверткой и также легко вставляются обратно. Далее необходимо открутить гайки крепления шатунов к каретке. В этом деле и поможет выжимка: одеваем ее на гайку, затем берем ключ и отвинчиваем. В зависимости от типа резьбы, направление ослабления и затяжки гаек может меняться. Существует вариант, где на левой стороне резьба правая (против хода часовой стрелки – ослабление), а на правой – левая (против ЧС – затяжка). Может быть на обеих сторонах только правая резьба, разобраться будет несложно.

Следующий этап – снятие шатунов. Выжимка вставляется другим концом и закручивается в шатун. Болт выжимки с усилием ввинчивается в шатун, в результате чего он постепенно сходит с оси. Начинать снятие рекомендуется с той стороны, где нет трансмиссионных звезд.

Каретка велосипеда держится с помощью специальных чашечек, зафиксированных кольцами. К кольцу приставляется отвертка таким образом, чтобы ее конец смотрел влево. Легкими постукиваниями молотка по отвертке колечко плавно проворачивается влево и соскакивает. Аналогично поворотом влево, ударным методом, извлекается и чашечка.

Итак, наконец-то подобрались к кареточным подшипникам. Эти маленькие детальки можно снять все той же отверткой: подденьте, и они выскочат.

И, наконец, съемным устройством из стакана вытаскивается вал каретки – вращающаяся деталь, которая играет главную роль в подвижности шатунов велосипеда.

Полезная информация о съемниках

Съемник следует покупать только по типу каретки. Если на велосипеде поставлена каретка модели Shimano, естественно и съемник должен быть этого же вида. Но существуют и универсальные модели, которые могут подойти, но не факт. Например, модель ISIS. Она имеет крепление в восемь шлицев. Такое приспособление можно применять для устройств SRAM, Shimano и Truvativ. Можно обойтись даже без гаечного ключа, в случае, если на съемнике есть особые рукоятки.

Когда дело доходит непосредственно до каретки велосипеда, как уже говорилось ранее, самое главное проверить, все ли в порядке с подшипниками. Их следует хорошо протереть и убрать мусор. Для достижения отличного результата советуют использовать бензин либо керосин. После этого смазать посадочные места качественной смазкой. К сожалению, такие механизмы не служат долго, поэтому за ними нужен уход и проведение постоянного осмотра.

Если случилась такая ситуация, что задняя каретка велосипеда не разбирается, то самое быстрое решение проблемы – это приобретение нового механизма. И не стоит даже стараться что-либо сделать, так как это будет в пустоту потраченное время и нервы. Но как только решено идти за новым приспособлением, необходимо узнать длину вала и остальные характеристики. Ведь можно ошибиться в выборе, и снова потратить время. Поэтому лучше все узнать, и сразу купить нужную вещь.

Если на велосипеде присутствует интегрированный механизм, то для замены подшипника нужно прислушаться к советам и безукоризненно следовать правилам. Вначале надо открыть подшипники, предварительно снимая пыльник. Для этой процедуры можно воспользоваться молотком, но это на самый крайний случай

В идеале нужен особый съемник, так как с молотком надо очень осторожно обращаться. После этого почистить и смазать

В завершении поставить новые промподшипники.

Инструкция по демонтажу

Прежде чем снимать каретку на велосипеде следует подготовить рабочую площадку, убрать все лишнее. Мягкой тряпкой удаляют пыль, грязь, чтобы в процессе разборки посторонние вещества не попали внутрь конструкции. Далее процедура проводится поэтапно:

  1. Снимают заглушку с шатуна. Обычно этот элемент представлен пластиковой крышечкой, поэтому достаточно слегка поддеть ее отверткой.
  2. Откручивают гайку, закрепляющую шатун на каретке. Потребуется использование подходящего ключа.
  3. Выжимку надевают на крепеж, прикладывают физические усилия. В результате шатун постепенно отделяется от конструкции.
  4. Каретку фиксируют кольцами и специальной чашечкой. Крепежи проворачивают на посадочном месте при помощи легких ударов.
  5. Подшипник, вставленный в каретку, извлекают отверткой. Подтянуть вал каретки можно только с использованием специальных съемников. Обычным инструментом сделать это практически невозможно.

Сложности могут возникнуть с велосипедами, рамы которых выполнены из алюминия. Откручивание чашек в этом случае требует больших физических усилий

При этом важно выполнить процедуру правильно и аккуратно, иначе ключ сорвется, повредит детали конструкции либо ударит по рукам. Удобны в использовании инструменты с длинными рукоятками

Размеры кареток для велосипеда

Для большего удобства существуют всего нескольких размеров кареток для велосипедов. Таким образом, в разнообразии этих деталей проще не запутаться и выбрать именно ту, которая нужна и подойдет для конкретного велосипеда. Для правильного выбора каретки нужно знать всего 2 размера, а именно размерность самой детали и длину оси. Если знать эти величины, то без сомнения получится купить подходящую по размерам каретку.

Основных размеров у этих деталей всего 5, а именно:

  • 68 мм;
  • 73 мм;
  • 83 мм;
  • 100 мм;
  • 120 мм.

Последние два размера встречаются реже всего, но и велосипеды, которые имеют такую каретку, как правило, больших размеров и в целом, такой очень редко где можно встретить. Чаще всего ставят размеры 68 мм и 73 мм. Такие каретки достаточно компактны, если каретка запрессованная, то внутрь будет попадать минимальное количество грязи, а значит и срок службы такой каретки будет больше.

Каретка велосипеда: где находится, функции, как снять :

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Регулируем подшипники

Причиной посторонних шумов, люфта и неприятного дребезжания в каретке заднего колеса часто становятся разболтанные подшипники. Это может привести к их повреждению, вызвать деформацию чашек или нарушить чёткость переключения передач. В случае возникновения любых подозрительных симптомов, необходимо подумать, как подтянуть каретку на велосипеде. При этом регулировку лучше не откладывать. При наличии навыков подтянуть каретку удастся даже во время поездки, минуя этап разборки.

  1. Начиная работу, снимаем с задней каретки левый шатун и специальным ключом откручиваем стопорную гайку. Затем с помощью шлицевого ключа слегка ослабляем левую чашку.
  2. Закручиваем левую чашку практически до упора. Стоит завернуть её слабо или слишком туго, как ось начнёт люфтить или заедать. Во избежание последнего чуть-чуть (примерно на ¼ оборота) ослабляем чашку длинным ключом.
  3. После этого сверху привинчиваем стопорную гайку и затягиваем её до упора тем же ключом, который использовали для откручивания.
  4. Проверяем, как работает ось каретки. Для этого крутим её рукой, затем – покачиваем туда-сюда по сторонам. Даже небольшой лифт или едва ощутимое заедание – веская причина повторить регулировку сначала.

Если найти баланс между люфтом и заеданиями не удаётся даже после нескольких попыток, придётся заменить либо всю каретку, либо изношенные или недостаточно качественные подшипники.

July 24th, 2015

Самодельная каретка на собранном мной велосипеде состояла из оськи и двух вбитых наглухо в раму 203х подшипника. Вот были времена:) Теперь же каретка стала намного сложнее. Давайте попробуем разобраться с этой мудрённой штукой.

Каретка (англ. bottom bracket) — это узел велосипеда, обеспечивающий соединение системы с рамой и ее свободное вращение с помощью подшипников (как правило, картриджных). Каретка ввинчивается или запрессовывается в кареточный стакан рамы.

Отдельно можно выделить эксцентриковые каретки — они могут смещаться в кареточном стакане рамы с целью натяжения цепи на синглспиде или на велосипеде с планетарной втулкой . Требуют специальной рамы.

Интегрированные каретки

Являются частью интегрированной системы. Представляют собой две чашки с запрессованными в них подшипниками, ввинчивающиеся в кареточный стакан рамы. Подшипники при этом, как правило, находятся вне кареточного стакана, а ось запрессована в один из шатунов и имеет большую толщину, чем достигается высокая жесткость узла. Чашки соединяются между собой пластиковой или алюминиевой проставкой, обеспечивающей преднатяг подшипников и защиту от грязи.

Шоссейные и горные каретки, как правило, несовместимы между собой даже у одного производителя.

Стандарты интегрированных кареток:

  • Совместимые с Shimano:
    • Shimano Hollowtech II
    • RaceFace X-Type
    • Token
    • Chris King
    • FSA Mega Exo
  • Совместимые с SRAM, Truvativ, Bontrager:
    • GXP (GigaX Pipe)
    • Hope (через фирменный адаптер)
    • Chris King (через фирменный адаптер)
  • Campagnolo Ultra-Torque.

Неинтегрированные каретки

Включают в себя ось, на которую напрессовываются шатуны, и набор подшипников, находящихся внутри кареточного стакана рамы. Делятся на две категории:

  • Картриджные — ось и подшипники представляют собой единый неразборный узел.
  • Разборные — могут быть разобраны для чистки, смазки и замены изношенных частей (применялись в старых велосипедах).

Стандарты неинтегрированных кареток:

  • С клиновой посадкой шатунов (у советских велосипедов).
  • Под квадрат (square taper) — стандарт несколько «плавает» у различных производителей.
  • C шлицевой посадкой шатунов:
    • Shimano Octalink v.1
    • Shimano Octalink v.2
    • Truvativ Powerspline
    • Truvativ Howitzer
    • Truvativ HammerSchmidt

Octalink – стандарт Shimano

Все эти стандарты, как правило, несовместимы друг с другом.
