Приложение Б(обязательное)
Испытания кольца с амортизатором
Б.1 Испытание одной нагрузкой
Б.1.1 Сущность метода
При испытании прикладывают статическую нагрузку величиной (1500±50) Н к переднему краю кольца в течение (5±1) с.
В состоянии нагружения кольца регистрируют:
наличие зазоров между корпусом устройства амортизации и приспособлением для крепления кольца более 8 мм;
отклонение кольца на угол более 30°.
После снятия нагрузки проверяют возвращение кольца в исходное положение.
Б.1.2 Аппаратура
Устройство нагружения должно обеспечивать сосредоточенную вертикальную нагрузку величиной (1500±50) Н в течение (5±1) с.
Схема приложения нагрузки представлена на рисунке Б.1.
Рисунок Б.1 – Схема приложения нагрузки при испытании кольца с амортизатором одной нагрузкой
Б.1.3 Процедура
Б.1.3.1 Прикладывают статическую нагрузку величиной (1500±50) Н к переднему краю кольца в течение (5±1) с.
Б.1.3.2 В состоянии нагружения кольца регистрируют:
– наличие зазоров между корпусом устройства амортизации и приспособлением для крепления кольца более 8 мм;
– отклонение кольца на угол более 30°.
Б.1.3.3 После снятия нагрузки регистрируют возвращение кольца в исходное положение.
Б.2 Испытание двумя нагрузками
Б.2.1 Сущность метода
При испытании прикладывают статическую нагрузку величиной (1500±50) Н к переднему краю кольца.
В состоянии нагружения кольца (после отклонения) прикладывают дополнительную нагрузку величиной (2400±50) Н в течение (60±1) с.
После снятия нагрузки регистрируют остаточную деформацию величиной более 10 мм, а также наличие повреждений, в т.ч. трещин, поломок, ослабления соединений и связей.
Б.2.2 Аппаратура
Устройство нагружения должно обеспечивать сосредоточенную вертикальную нагрузку величиной (1050±50) Н, а затем после отклонения кольца сосредоточенную вертикальную нагрузку величиной (2400±50) Н в течение (60±1) с к переднему краю кольца.
Схема приложения нагрузки представлена на рисунке Б.2.
Рисунок Б.2 – Схема приложения нагрузки при испытании кольца с амортизатором двумя нагрузками
Б.2.3 Процедура
Б.2.3.1 При испытании кольца с амортизатором прикладывают статическую нагрузку величиной (1050±50) Н к переднему краю кольца. В состоянии нагружения кольца (после отклонения) прикладывают дополнительную нагрузку величиной (2400±50) Н в течение (60±1) с.
Б.2.3.2 После снятия нагрузки регистрируют остаточную деформацию величиной более 10 мм, а также наличие повреждений, в т.ч. трещин, поломок, ослабления соединений и связей.
Как сделать своими руками на даче
Еще при заливке фундамента будущей площадки необходимо определиться с расположением инвентаря и заранее приготовить под него места. Обычно для удобства стойку с кольцом располагают на краю участка, обеспечивая вокруг нее минимальное расстояние в 3 метра, этого будет достаточного для проведения полноценного броска в корзину. Баскетбольное поле с двумя корзинами займет территорию 20 × 35 м.
Кольцо, щит, сетка
Смастерить полностью ферму с кольцом можно своими руками. Каркас щита изготавливается из металлических уголков, которые свариваются между собой по требуемым размерам. Затем подбираются необходимые доски для создания стенки. При их креплении могут оставаться просветы, они не помешают игре. Главное, чтобы деревянная поверхность была ровной. Ее красят в любой цвет по желанию, а также украшают всевозможными рисунками, к этой работе можно подключить детей, наверняка они поразят вас своим креативом и сами будут рады принять участие.
Вас также могут заинтересовать детские футбольные ворота для дачи.
Создание кольца потребует веревку, толстую проволоку и любое конусное приспособление – шаблон для выполнения диаметрального размера. Проволоку наматывают вокруг него с небольшим запасом на концах. За них полученное кольцо будет крепиться к щиту. Его диаметр должен быть немного большим, чем у баскетбольного мяча.
Затем начинают изготавливать сетку. Подготовленная веревка разрезается на 20 равных отрезков, с учетом того, что их длина должна быть в три раза больше предполагаемой высоты корзины. Полученные куски веревки крепятся на кольцо через равные промежутки, а затем связываются между собой строго посередине, чтобы оставшиеся концы были равны. И затем опять они перевязываются. Это действие продолжается до того, пока концы веревочек останутся очень короткими.
Установка баскетбольной стойки для ребенка
Саму стойку можно выполнить из трубы или уголков, предварительно сварив их. Если у вас маленькие дети, то стоит выполнить несколько отверстий под крепеж на разных уровнях и первоначально повесить щит на самый низкий. Чтобы малышам было удобно и интересно с вами играть. А по мере их подрастания щит можно передвигать.
Особенности конструкции кольца
Баскетбольное кольцо — один из основных атрибутов игры. Именно в него жаждет попасть мячом каждый баскетболист.
Представляет собой обод, к которому крепится сетка, и эта конструкция впоследствии устанавливается на щит с определённой высотой. Существует несколько видов баскетбольных колец.
Недорогим вариантом будет обычное жёсткое. Такие, как правило, изготавливаются из износостойких материалов (например, прочная сталь).
Их можно увидеть на придомовых площадках для семейного отдыха, на уличных баскетбольных полях, в школьных и вузовских залах. А вот на профессиональных турнирах используется фиксированное, которое представляет собой жёсткую конструкцию, способную амортизировать (пружинить).
Внимание! Амортизация — важная функция. Так как на соревнованиях в залах и на уличных турнирах спортсмены любят показывать всевозможные трюки, в том числе повисая на нём, фиксированное кольцо с амортизацией полностью оправдывает свою стоимость
На какой высоте от пола находится корзина в баскетболе: стандарты
Стандарты баскетбольного кольца регламентируются правилами ФИБА, ведь именно под эгидой этой федерации проходят все международные соревнования, в том числе и Чемпионат мира по баскетболу.
Фото 1. Баскетбольное кольцо, изготовленное из твердой стали, и щит, установленные на уличной площадке.
Вот некоторые требования федерации к кольцу для профессиональных соревнований:
- Изготавливается из твёрдой стали. Внутренний диаметр 45–45,9 см.
- Толщина прута 16–20 мм.
- Цвет оранжевый.
- Имеет 12 отверстий для крепления сетки.
- Гладкое, безопасное, без сколов, вмятин и прочих дефектов.
- Зазор между крепёжным устройством и кольцом не более 8 мм (чтобы пальцы спортсменов не могли туда попасть).
- Любое усилие, переданное на кольцо и корзину, не должно полностью передаваться на щит (это опасно для игроков, которые могут повиснуть на ободе и опрокинуть на себя всю конструкцию).
- Верхний край расположен над уровнем площадки на высоте 305 см. Допускается расхождение в значениях на 6 мм максимум. Кольцо располагается чётко посередине щита на одинаковом расстоянии от его вертикальных краёв.
- Если кольцо имеет свойство амортизировать, то обязательно испытывается на прочность перед тем, как попадёт в эксплуатацию.
Справка! Оно не должно отрываться под воздействием статической нагрузки 82–105 кг.
На каком расстоянии расположен баскетбольный щит для игры?
Параметры баскетбольного щита, на который крепится корзина, также подчинены определённым требованиям.
Он изготавливается либо из монолитного закалённого стекла, либо из твёрдых пород дерева. Представляет собой прямоугольник с размерами 1,8 х 1,05 м, толщиной не менее 3 см.
По регламенту ФИБА, расхождение в длине щита — максимум 30 мм, в ширине — 20 мм. На нём имеются разметки.
Если материал — прозрачное стекло, то разметки наносятся белой краской, в остальных случаях — чёрной. Ширина линий — 50 мм. Границы щита выделяются ограничивающей линией, которая образует прямоугольник.
Верхний край основания прямоугольника находится на одном уровне с кольцом и на 15 — 15,2 см выше нижнего края щита.
Щит устанавливается на опору таким образом, чтобы его нижний край располагался на расстоянии 2,75–2,9 метра над уровнем игрового поля от пола.
Важно! Профессиональные баскетбольные соревнования проводятся преимущественно на специально оборудованных крытых площадках. Высота потолков там от 7 м, в некоторых — от 12 м
Исходя из этого, были разработаны и стандарты установки кольца и щита над уровнем площадки.
Для любительских соревнований и для школьных игр необязательно строго соблюдать эти требования, так как не всегда удаётся подобрать зал с соответствующей высотой потолков
Поэтому не так важно, на каком расстоянии находится кольцо
Баскетбольный щит с кольцом своими руками
Самодельные баскетбольные кольца устанавливают на дачах или навешивают во дворе у дома. Летом можно с удовольствием побросать мяч, ощутив себя на мгновенье Майклом Джорданом. Эта игра доступна каждому: и детям, и взрослым. Польза такого, казалось бы, несложного занятия, невероятна!
Вы задались целью смастерить баскетбольное кольцо собственноручно и не знаете, с чего начать? Дальше речь как раз пойдет об этом.

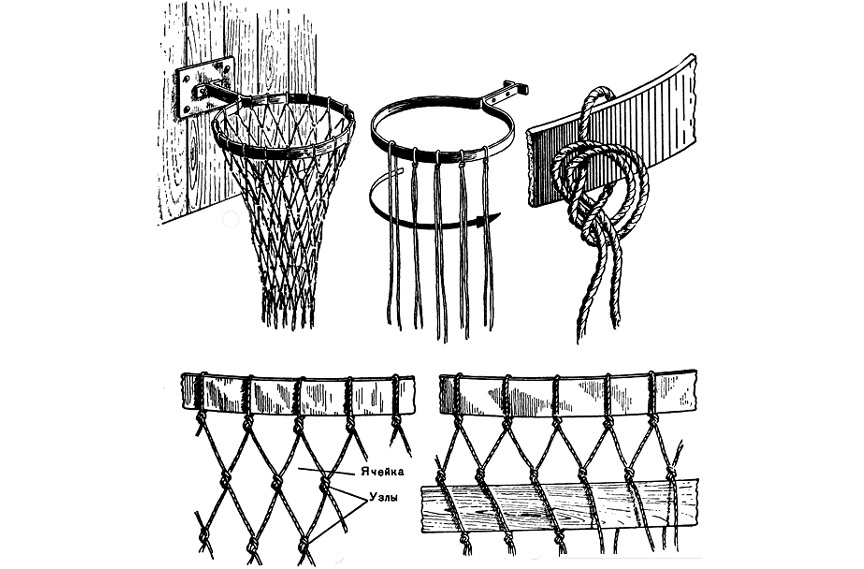

Чтобы сделать баскетбольное кольцо самостоятельно, необходима толстая проволока и веревка. Вместо проволоки подойдет старый ненужный спортивный обруч, который разрезается, укорачивается и соединяется вновь. Не забудьте оставить «отросток» для крепления к щиту.
Для того чтобы сделать баскетбольное кольцо из толстой проволоки, потребуется применить некоторую хитрость. Для получения ровного круга в качестве шаблона, на который наматывается проволока, можно применить цилиндрическое приспособление. Но, прежде чем отрезать проволоку, не забываем про «отросток» для крепления к стене.
Диаметр металлической заготовки под кольцо немного больше диаметра баскетбольного мяча. Далее заранее подготовленная веревка разрезается на 20–22 одинаковых отрезка. Длина каждого в 2,5–3 раза больше планируемой длины свисания сетки.
Эти отрезки на равных промежутках присоединяются к металлическому кольцу. Веревки завязываются посередине, а два конца равной длины остаются свободными. Затем связываются по очереди по два конца близлежащих веревок и так по всей окружности кольца. Получается первый уровень сетки. Таким же образом связываются веревки следующего уровня и т. д.
Изготавливая баскетбольное кольцо для дома, низ сетки можно завязать, что позволит мячу, попадающему в сетку, оставаться внутри. Таким образом мяч случайно не отскочит в сторону.
Теперь нам известно, как сделать баскетбольное кольцо самому. Но необходимо ответить на вопрос, что лучше – самодельное или качественное изделие, купленное в магазине?
Изготовление деталей своими руками доставляет удовольствие. Для этого нужно только свободное время, необходимые материалы и третий разряд сварщика. Если этого у вас нет, то лучше приобрести баскетбольное кольцо со щитом от проверенных производителей.
Для того чтобы изготовить баскетбольный щит с креплением, понадобится шесть метров профильной трубы размером 2х2 см, 8,5 м профильной трубы 2х4 см, щит из ламинированной влагостойкой фанеры, кольцо баскетбольное, шесть анкерных болтов для крепления к стене. Конструкция собирается из трех частей для удобства монтажа на стену.
От щита отрезается нужная часть.
Металлоконструкции свариваются и на них наносится подготовленная АКЗ.
Щит расчерчивается, обклеивается скотчем, и на него наносятся линии шириной 5 см.
Две составные части конструкции закрепляем на стене.
На каркас крепим щит.
Крепление кольца
Кольцо со щитом должны быть прикреплены строго перпендикулярно основанию площадки и не должны произвольно двигаться. На площадке можно разместить один или два щита с кольцами, смотря для каких игр они приобретаются. Также следует учесть, если планируете покупать два щита на одну площадку, то один о другого в размерах не должен отличаться более чем на 5%.
Расстояние между штангой и щитом тоже важно, и оно зависти от игрового опыта. Оптимальный регулируемый свес составляет от 60 до 90 см
Кроме того, для тех, кто планирует развиваться в игре, необходимы подкладка для шеста и защита на край щита. Во время более агрессивной игры в баскетбол необходима подкладка для стойки, которая предотвратит травмы.
Кольца, устанавливаемые в земле и на стене, требуют выполнения особых требований. Это могут быть глубокие отверстия для анкерных комплектов, лестницы или несколько человек для стабилизации обруча во время его выравнивания.
Баскетбольное кольцо своими руками: размеры
Игровые площадки для тренировок спортсменов и соревнований оборудуются соответствующими организациями по существующим нормам. Чтобы иметь возможность заниматься дома, можно приобрести отдельно щит с корзиной и подвесить в подходящем месте или установить готовую и полностью оборудованную стойку. Но можно сделать все самому.
Если есть планы в дальнейшем заниматься этим видом спорта, то при изготовлении щита желательно выдержать и стандартный размер баскетбольного кольца. Согнуть и сварить без подходящего оборудования и навыков слесарных работ стальной пруток диаметром 16 мм будет проблематично. Но можно для этих целей приспособить старый алюминиевый обруч для вращения. Его разрезают, сгибают до нужного диаметра и закрепляют наружной вставкой.
Щит можно вырезать из отрезка плиты ДСП, ДВП подходящего размера или сбить из досок. Крепить к нему корзину лучше всего на кронштейн. Его можно подобрать в строительном магазине. Стоит подумать о дополнительных распорках по бокам кольца, так как крепления в одной точке недостаточно и при контакте с мячом корзина неизбежно будет провисать все больше и больше.
Сплести сетку можно из 24 отрезков веревки. Длину их выбирают в 2-2,5 раза длиннее диаметра кольца. Края вяжут к обручу через равные отрезки. Затем попарно связывают веревки посередине. На следующем этапе процесс повторяют со свободными краями. И так еще раз. В результате получится сужающаяся сетка. Инвентарь, конечно, будет далек от стандартов и совершенства, однако для тренировок дома с мячом его вполне должно хватить.
Для учеников новую игру: он предложил подопечным посоревноваться в меткости, бросая мяч, а чтобы усложнить задачу и заинтересовать молодых людей, он прикрепил корзины для фруктов к балконам спортивного зала. Попасть нужно было именно в корзины, которые висели непосредственно над учащихся.
В командных состязаниях мячи в корзины закидывали не только игроки, но и болельщики, которые были на балконах. Для того чтобы мячи, летящие в корзину противника, не пролетали дальше цели, Дисеймс Нейсмит установил за корзинами щиты.
спортивных соревнованиях
Важные нюансы
Каждая игра регламентируется международными правилами, которые распространяются и на параметры инвентаря
- размеры баскетбольного щита — высота 1,05 м, ширина 1,8 м;
- расстояние между кольцом и щитом — 15 см;
- размер баскетбольного поля — 28 × 15 м;
- высота баскетбольного кольца также стандартна — от пола 3,05 м.
Материалами для изготовления баскетбольной стойки служат высококачественная сталь или сверхпрочное закаленное стекло. Второй вариант является наиболее используемым среди производителей спортивного оборудования. Иногда щиты изготавливают из менее качественных материалов — пластик, стекловолокно. Подобные изделия не отличаются продолжительным сроком эксплуатации, предназначены для любителей, которые занимаются баскетболом в качестве хобби.
Щит должен быть прочно прикреплен к несущей основе строго перпендикулярно плоскости пола. Конструкция не должна сдвигаться при любом внешнем воздействии: броске, случайном контакте. В целях исключения получения травм ее обивают мягким материалом.
Площадка может вмещать 1 или 2 щита в зависимости от размера зоны и разновидности игры. Для баскетбола в классическом понимании размер щита и кольца практически не меняется. Их устанавливают под прямым углом параллельно лицевым линиям на расстоянии до 120 см. В процессе монтажа конструкции соблюдают все требования технической безопасности.
Согласно принятым правилам, размер щита для закрепления баскетбольного кольца, расположенного на той же площадке, не должен отличаться от другого более чем на 5 %. Именно поэтому заказывать и устанавливать спортивный инвентарь следует одновременно. Перед тем как приступить к игре, необходимо проверить надежность фиксации всех деталей.
Когда появились баскетбол и первый баскетбольный щит с кольцом
Предшественником баскетбола считается распространенная в XIX веке детская игра «утка на скале», знакомая изобретателю баскетбола канадцу Джеймсу Нейсмиту. Принцип игры состоял в том, чтобы попасть маленьким камнем по вершине большого.
Концепция игры в баскетбол сложилась окончательно, когда Д. Нейсмит перебрался в США и стал учителем физкультуры в колледже Молодежной Христианской Организации (YMCA) в городе Спрингфилд штата Массачусетс. Уже преподавая физкультуру и будучи профессором колледжа, перед ним встала проблема создания зимней игры в период между соревнованиями по бейсболу и футболу. Нейсмит, учитывая погодные условия этого времени года в Массачусетсе, решил, что эта игра должна проводиться в закрытых помещениях.
Целью Найсмита было создание подвижной игры для студентов Школы Христианских Рабочих, в которой бы требовалось применить не только силу и ловкость. Она должна была развивать у подростков координацию движений и в то же время быть интересной.
Так, зимой 1891 года, под руководством Нейсмита в спортивном зале колледжа установили первые баскетбольные корзины. В роли баскетбольных колец выступали корзины из-под фруктов, закрепленные с обеих сторон зала на балконах, которые опоясывали помещение по периметру. Крепили такие корзины на высоте 3,05 м, именно этот показатель стал международным стандартом, который соблюдается и по сей день.
Задачей игроков было забросить мяч (в то время использовали футбольный) в корзину. Первый матч по баскетболу провели в том же зале 21 декабря 1891 года. По предложенным Нейсмитом условиям игры в каждой команде было 9 человек, что как раз совпадало с количеством студентов в группе.
Новость о новой игре разнеслась по Америке очень быстро, и к Нейсмиту стали обращаться с просьбами прислать правила. 12 февраля 1892 года, после изучения правил и освоения азов техники, студенты Спрингфилдского колледжа провели первый в истории баскетбола «официальный» матч, который завершился в ничью со счетом 2:2.
Эта встреча оказалась настолько удачной, а слух о новом виде соревнований разлетелся так стремительно, что в скором времени две спрингфилдские команды начали проводить показательные соревнования, посмотреть на которые собирались уже сотни зрителей. Инициативу подхватили студенты других учебных заведений, и в следующем году северо-восток Америки охватила настоящая баскетбольная лихорадка.
Правила игры в баскетбол, которые Нейсмит написал лично, будучи преподавателем в колледже в 1891 году, представляли собой список из 13 пунктов, которые со временем легли в основу современных международных правил, с трудом умещающихся на 200 страницах. В 1893 году вместо корзин поставили железные кольца с сеткой, через два года добавили щиты, а еще спустя два года состав команды сократили до 5 человек.
Баскетбольное кольцо: размеры, диаметр
Еще в 1893 году, когда предложили продуманные правила игры, было решено стандартизировать и инвентарь по единым нормам. Тогда кольца стали изготавливать из металла, оборудовать их сеткой, надежно и безопасно крепить их к щиту и несущим конструкциям на определенной высоте от площадки. Что это за стандарты?
На сегодняшний день площадка для игры должна иметь размеры 28×15 м. Высота закрытого помещения (потолок) – не менее 7 метров. Щит (нижний край) крепится на высоте 290 см от пола. Он имеет габариты 180х105 см. Корзина (металлическое кольцо с сеткой) крепится к щиту на высоте 305 см (соответственно, выше нижнего края щита на 15 см). Диаметр кольца должен быть в пределах 45-45,7 см. Для его изготовления используется стальной прут 16-20 мм в диаметре.
Мяч для игры различается по окружности и весу и составляет соответственно: для мужчин – 74,9-78 см, 567-650 г, и для женщин – 72,4-73,7 см, 510-567 г. FIBA контролирует и одобряет игровое оборудование и инвентарь. Мячи для официальных соревнований изготавливаются из кожи. Давление воздуха должно обеспечивать отскок мяча на высоту 1,2-1,4 м после падения его с высоты – 1,8 м.
Развитие игры
Пробные состязания показали, что правила нужно было менять. Зрители на балконах, где висели корзины, мешали мячу попадать внутрь. Так появились щиты. Первоначально они служили защитой от болельщиков, но уже первые игры показали, что так даже интереснее. Мячом можно было попасть в кольцо и после удачного отскока от щита. Это добавляло игре остроты и давало возможность менять тактику командам.
Размер и высота баскетбольного кольца существенно не менялись с течением времени. В 1893 году плетеные корзины для фруктов престали использовать в турнирах. Им на замену были придуманы кольца из металлического прута. К нему крепилась сетка, чтобы не возникало споров по поводу удачного попадания. С ней было лучше видно, когда мяч поражал цель. В 1894 году предложены единые правила для занятий баскетболом. Игра понравилась и быстро распространилась в Японию и Китай, Южную Америку и Европу. В России баскетбол впервые появился в 1906 году. В двадцатых годах прошлого столетия его начали вводить как дисциплину в военных и спортивных учебных заведениях.
Требования, предъявляемые к щиту
Необходимо соблюдать следующие нормы:
- Размер 1,8 х 1,05 м.
- Прочный материал (монолитное ударопрочное стекло или твёрдые породы дерева).
- Поверхность, не отражающая свет.
- Разметка чёткая, не менее 50 мм шириной.
- Хорошее закрепление на опоре.
В целом при выборе баскетбольного щита необходимо ориентироваться на потребности команды или отдельных спортсменов.
Все зависит от того, для каких игр будет использоваться этот щит: на уличной площадке или для семейных развлечений на придомовой территории, для мини-баскетбола или профессиональных турниров взрослых команд.
Внимание! Главное, что следует учитывать — прочность конструкции, ведь некоторые игроки во время броска повисают на кольце. Плохо установленная опора или неправильно закреплённый щит и корзина могут нанести серьёзный вред здоровью баскетболиста
Оборудование для баскетбольной площадки
Сегодня на рынке можно выбрать разные варианты конструкции обручей, но в основном они делятся на три вида: переносные, настенные и стационарные, устанавливаемые на землю. В целом, обручи в грунте — самые качественные и самые дорогие, а обручи настенные и переносные занимают бюджетный уровень. Они также требуют различных уровней пространства: для настенного монтажа требуется меньше всего, а для установки в земле требуется больше всего места для правильной установки.
Портативное баскетбольное кольцо
Контейнер в нижней части стойки, наполненный водой, песком или другим веществом, стабилизирует баскетбольное кольцо, которое можно легко перемещать после установки. Большинство переносных обручей имеют регулировку по высоте, а самые лучшие — имеют заднюю стенку из закаленного стекла. Из-за метода стабилизации переносные обручи могут быть небезопасными, есть риск падения на игроков, если вес в основании по какой-либо причине уменьшится. Без надлежащего веса они поглощают удар баскетбольного мяча и, таким образом, показывают слабый отскок мяча. Отличный вариант, если нет места на участке. После игры, когда необходимости в кольце нет, можно сложить баскетбольную стойку в любом удобном месте.
Настенное баскетбольное кольцо
Настенные кольца прикрепляются к стене или крыше, часто прямо во дворе, и имеют механизмы регулировки, обеспечивающие необходимую высоту обода. Они отлично подходят для вариантов, когда площадка необычной формы, потому что игрок получает дополнительный свес, когда обруч ввинчивается прямо в стену. Благодаря методу стабилизации они почти такие же жесткие, как обручи в земле. Однако настенные кольца, как правило, не обеспечивают такой же диапазон регулируемой высоты, как наземные или переносные. В этом случае играет роль правильное размещение крепления на стене, при котором максимально будет минимально ограничен.
Стационарные для установки в землю
Стойки для стационарного крепления обычно занимают самые высокие уровни цены и качества по сравнению с другими обручами. Регулируемый вылет позволяет их подстроить под любую конфигурацию вашей спортплощадки, но они требуют и наибольшего пространства. Их часто устанавливают на краю проезжей части или на заднем дворе, поэтому щит и кольцо не препятствуют доступу автомобилей. Этот вариант предлагает наиболее реалистичный и лучший игровой опыт и обладает высокой стабильностью для разных маневров во время игры, которые было бы опасно выполнять на настенных или переносных обручах. Однако их установка сложнее, чем у других типов колец, потому что им нужны большие и глубокие отверстия для установки их монтажной пластины.
