Как настроить скорости на велосипеде, подготовка, алгоритм действий

Настройка заднего переключателя

1. Итак, приступим, для начала я рекомендую снять цепь. Это не обязательно, но без цепи гораздо удобнее определять контрольные точки High и Low. Далее, освободите трос передачи, открутив винт А на картинке ниже. Теперь закрутите до упора по часовой стрелке крутилку В.

2. Прощелкайте манеткой задней передачи (шифтер на руле справа) до самой высокой передачи (обычно рычажок для указательного пальца). Теперь возьмите в руки крестовую отвертку и найдите регулировочный винт Н сзади переключателя.

3. Вращая этот винт, нужно выровнять направляющий ролик в одной плоскости с самой маленькой звездочкой кассеты. Здесь есть небольшая хитрость: если переключатель не новый и у него уже есть люфты, то иногда бывает нужно выставить ролик не идеально по линии, а сместить его буквально на волосок вправо (если смотреть сверху сзади).

4. Следующий этап: нажимаем на корпус переключателя, чтобы, преодолев натяжение пружины, выдвинуть его, насколько возможно по направлению к втулке. Удерживая переклюк в этом положении, крестовой отверткой и винтом L выравниваем плоскость ролика с самой большой звездой кассеты.

5. Опять-таки, если у вас уже были проблемы с настройкой переключения, то сместите ролик чуть-чуть в сторону спиц. Но подчеркиваю — это на самом деле должно быть чуть-чуть. Иногда, идеально выровненному переключателю не хватает именно этой малости, чтобы забросить цепь на самую дальнюю звезду.

6. Теперь, когда у нас выставлены контрольные точки High и Low, возвращаем цепь на место. Затем, руками, без плоскогубцев, выбираем слабину троса и затягиваем винт А. Заметьте, что тросик должен встать в канавку шайбы этого винта.

7. После того, как винт без фанатизма закручен, включите вторую передачу манеткой на руле и вращая педали, начинайте откручивать против часовой стрелки крутилку В. В данной ситуации очень хороша ремонтная стойка или хотя бы подставка под заднее колесо. Если этого нет, то можно надеть велосипед рамой на гладильную доску. Ну или, в крайнем случае воспользоваться помощью друга.

8. Вращайте педали и крутилку до тех пор, пока цепь не перескочит на вторую звезду. Всё, что осталось, это довести переключение до идеала. Для этого просто перещелкивайтесь с первой на вторую звезду и обратно, и продолжая играть крутилкой по нескольку щелчков вперед-назад, добейтесь четкого переключения

Индексная система переключения передач устроена так, что настроив одну скорость, вы автоматически настраиваете весь их спектр. Если в переклюке нет люфтов, петух ровный, дропауты рамы симметричные, то работа закончена — проверьте, как цепь ходит во всем диапазоне скоростей. Должно быть быстро, четко и без задержек.

Если всё-таки остаются проблемы (а это, как правило — переключение на крайних звездах), то можно еще чуть-чуть сместить ролик во внешнем от крайних звезд направлении, регулировочными винтами H и L, как я писал выше. Главное, не увлекайтесь этим с низкими передачами, потому что цепь может выбросить за звезду, и тогда лапка переключателя попадет в спицы.

Подобная метода показана на этом видео (извините, на английском, зато с британским акцентом:) )

Если на велосипеде установлены свежие тросы и рубашки, то через сотню километров они могут усесться в своих посадочных местах и немного сбить настройку. Для этого снова, переходя с первой передачи на вторую и назад, подберите нужное положение крутилки В, изменяя положение на пару щелчков вперед-назад.

Надеюсь, моя заметка поможет понять, как настроить задний переключатель и закрыть тему нечеткой работы этого механизма. То, что велосипед недорогой, совершенно не оправдывает работы в стиле «две скорости вперед, одна назад».

Если же переклюк уже изношен до такой степени, что даже тонкой настройкой невозможно добиться приемлемой работы, то не шаманьте, а  — будет работать, как часы.

Ничего не бойтесь, пробуйте, это совершенно не та работа, чтобы обращаться к веломеханикам.

Читать также:

• Что такое велосипедный петух
• Велосипед для начинающих в пределах 15К рублей
• Какой фирмы выбрать велосипед

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Виды переключателей скоростей

Существует два основных вида переключателей скоростей – внешнего и внутреннего переключения.

Механизм внутреннего переключения

На городских велосипедах часто используется механизм внутреннего переключения скоростей, который спрятан внутри задней планетарной втулки (к примеру, новый круизер Forward Surf 2.0). У велосипедов с планетарной втулкой всего одна передняя звезда и одна задняя. Количество скоростей / передач у планетарных втулок чаще всего от 3 до 7. Планетарная втулка имеет достаточно сложное внутреннее устройство.

Плюсы планетарных втулок: + они хорошо выдерживают неблагоприятные погодные и дорожные условия, так как механизм и все его детали заключены в корпус и, как следствие, надежны и долговечны; + можно переключать скорости, не вращая педали.

Минусы планетарных втулок: – большой вес; – очень сложный ремонт, невозможный в походных условиях.

Механизм внешнего переключения

Этот тип переключателей скоростей используется на большинстве многоскоростных велосипедов – от городских (к примеру, Forward Dortmund 2.0) до горных (к примеру, Forward Agris 27,5 3.0 disc). Переключение передач осуществляется с помощью переднего и заднего переключателей.

Передний переключатель Передний переключатель перебрасывает цепь между передними звездами. В конструкции переключателя есть перемещающаяся рамка, внутри которой проходит велосипедная цепь. При переключении скоростей шифтером рамка перемещается и становится над нужной звездой, что обеспечивает перемещение цепи на эту звезду.

Задний переключатель Задний переключатель – это механизм с возвратной пружиной, который перемещает в рамках поперечной оси рамку (или лапку) с закрепленными между ними роликами. В одном направлении переключатель перемещается с помощью тросика, а в противоположном – с помощью возвратной пружины. При перемещении переключателя пропущенная через него цепь перекидывается с одной задней звезды на другую, а с помощью натяжителя цепи автоматически убирается провисание цепи.

Плюсы внешних переключателей: + простая конструкция + небольшой вес + невысокая цена + большое количество передач

Минусы внешних переключателей: – сильно подвержены влиянию неблагоприятных внешних факторов – необходимость в регулировке и обслуживании – опасность поломки при падении велосипеда – невозможно переключать передачи, если велосипед стоит на месте

Конструкция и принцип действия задней перекидки

Самые известные производители перекидок – Shimano, SRAM и SunRace. Все они примерно идентичны по конструкции, сложности и уровню технологичности.

Бюджетные и детские велосипеды обычно оснащаются переключателями Shimano Tourney, универсальная модель классом выше – Shimano Altus.

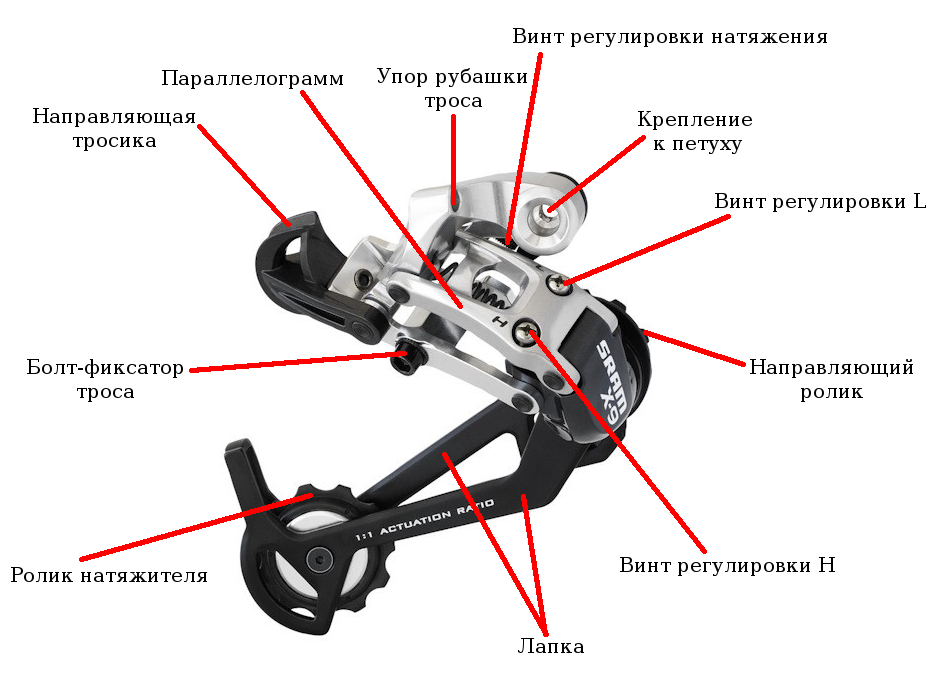

Основные элементы

Можно выделить основные элементы механизма переключателя:

• Крепление. Посредством его перекидку прикручивают к кронштейну.
• Упор для рубашки троса. Нужен для регулировки натяжения (даёт возможность подтягивать или ослаблять трос).
• Направляющая. Это специальная деталь, по жёлобу которой трос доходит до фиксирующего крепежа. Устанавливается не на всех моделях велосипедов.
• Винтовой регулятор. С его помощью натягивается цепь.
• Параллелограмм. Непосредственно переключает скорости, сдвигая ролики вместе с лапкой в нужную сторону.
• Винты L и H. Препятствуют слёту кассеты цепи.
• Лапка (каркас). Предопределяет расположение цепи на скоростном велосипеде.

Ролики

Эти элементы могут быть направляющими или отвечать за натяжение.

Верхний ролик направляет цепь во время переключения скорости, а нижний — натягивает её.

Встроенная пружина не даёт цепи провиснуть, а чёткие зубцы с плоскими вершинами препятствуют её соскакиванию на ходу.

Типы крепления

Задние переключатели передач могут быть по-разному прикреплены к корпусу велосипеда:

• «под крюк» — подразумевает, что перекидка закрепляется с помощью втулки;
• «под болт» — подразумевает, что перекидка закрепляется непосредственно в отверстие на раме или с использованием «петуха» (металлической пластины-переходника). Стоимость замены погнутого или сломанного петуха новой деталью на порядок дешевле ремонта, который может потребоваться после выхода из строя втулки. Поэтому предпочтительнее второй тип крепления: при механических повреждениях петух примет удар на себя, защищая от поломки и ось, и переключатель скоростей.

Подвод тросика

Тросик к задней перекидке может проводиться двумя основными способами: традиционным и прямым.

При традиционном способе тросик подводится в обход подвесного кронштейна велосипеда (дропаута). Прямой способ ведёт трос на переключатель через верх, по самому короткому возможному пути.

Прямой подвод существенно снижает общий вес конструкции и позволяет избежать образованных тросом петель, которые подвергают велосипед риску уцепиться случайно за препятствие, особенно при падении.

Регулировка переднего переключателя скоростей Shimano на горном велосипеде

Сперва воспользуйтесь инструкцией по настройке задних скоростей Shimano на велосипеде. Ведь исправный тыльный дерейлер – одно из требований подготовительных мероприятий. В числе их также имеются:

• Проверка тросика и рубашек. Расплетение волокон и заедание в рубашке не допускается.
• Правильная установка узла перебора передач на раме, изложенная в предыдущем пункте.
• Отсоединенный от переключателя тросик.

• Настроить ограничитель по низшим передачам. Переключитесь на самую маленькую звезду спереди и самую большую – сзади (по манеткам это будет 1-1). Вращайте винт L, чтобы добиться максимально близкого расположения цепи к внутренней грани рамки. При этом цепка не должна тереться о рамочную конструкцию. Отнеситесь к этому этапу серьезно, если не хотите, чтобы цепь слетела и ее закусило между кареткой и маленькой звездой.
• Подсоединить трос к переключателю. Перед присоединением закрутите барашек на шифтере до упора, а затем выверните его на 1-1,5 оборота. На заключительном этапе это облегчит подналадку.

• Настроить ограничитель по верхним передачам. Перебросьте цепок на самую большую звезду спереди и самую маленькую – сзади (к примеру, на манетках 27-скоростного велосипеда это будет 3-9). Крутите винт H, чтобы максимально близко переместить внешнюю грань рамки к цепи. Опять же, цепка не должна тереться о перекидку.
• Отрегулировать точность переброса передней перекидки с помощью барашка на манетке. Каждый делает это по-разному. Один из способов – сесть на велосипед и в движении с помощью барабанчика подобрать такую силу натяжения троса, при которой цепь свободно переходит с 1-й на 2-ю звезду и со 2-й на 3-ю. Второй способ – поставить велосипед на месте, переключится на среднюю звезду и поочередно поставить сзади 2-ю и предпоследнюю звезды. Цепь не должна тереть в этих положениях. Крайний метод не отличается точностью, требует проверки в движении и несправедлив для перекидок дешевого класса.

К сведению. Смазывая тросик, используйте только специальную силиконовую смазку, которая не притягивает пыль.

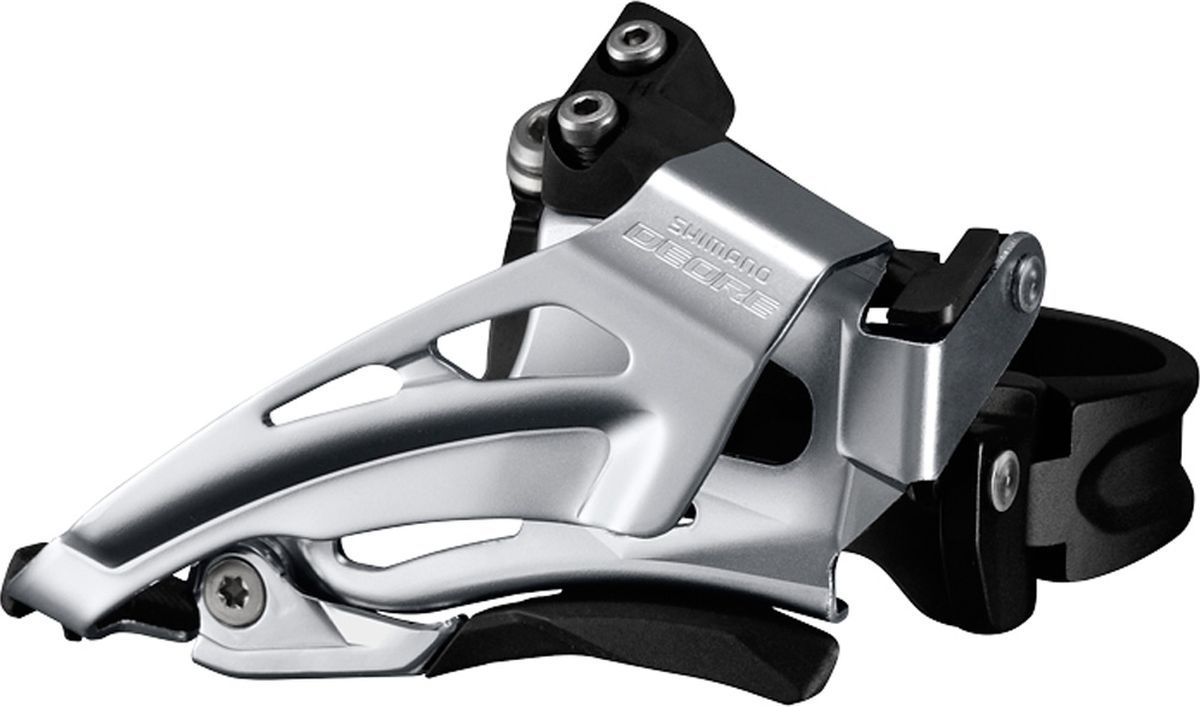

Регулировка и настройка переднего переключателя скоростей велосипеда

Нужно не только знать, как настроить передний переключатель скоростей на велосипеде, но и как произвести его установку.

Это потребуется при замене старого устройства на новое, или при проведении чистки старой передачи скоростей.

Нередко для удаления загрязнений требуется демонтаж такого узла. Поэтому нужно знать, как должна производиться его установка.

Сразу после монтажа новой или очищенной перекидки потребуется сделать её позиционирование относительно передних звёздочек после установки на прежнее место.

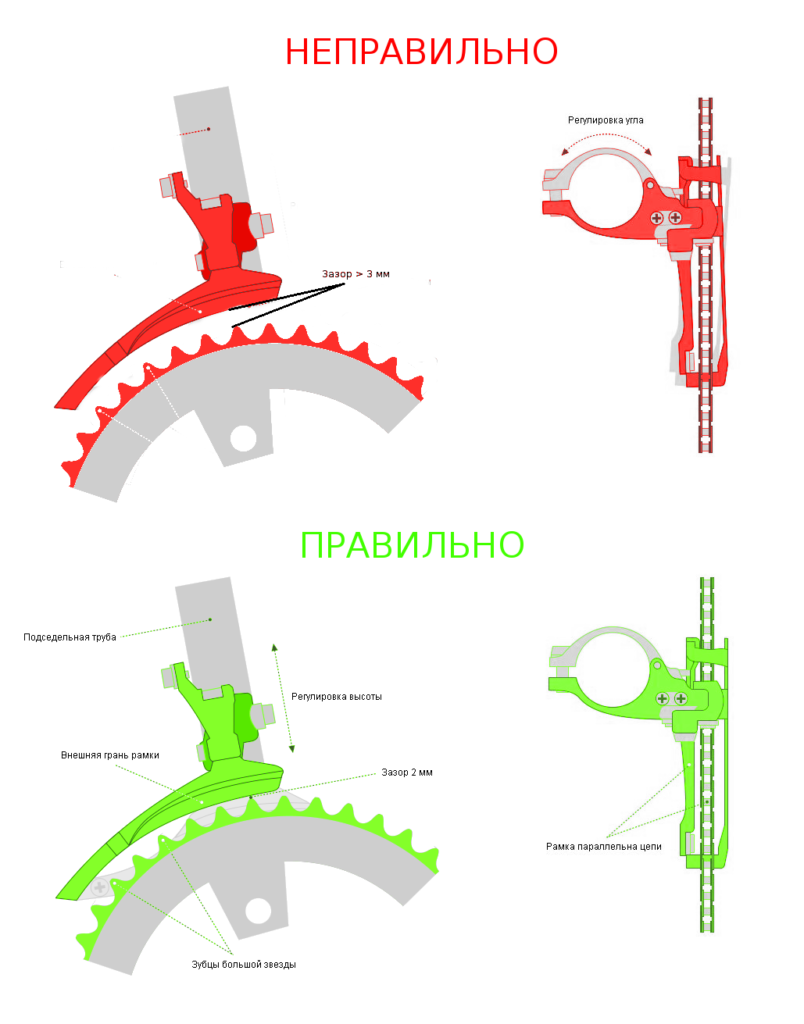

Правильная установка переднего переключателя

Продольная ось переднего переключателя направляющей рамки должна стоять параллельно к передним звёздочкам, а расстояние от низа наружной части до большой звёздочки, должно быть, не более 2 мм. Для правильной установки перекидки нужно снять цепь.

При установке нового устройства сложностей в измерении расстояния не будет, так как на новых моделях устанавливается наклейка со шкалой, помогающей точно определить расстояние системы относительно большой звёздочки.

Затем подтягивается болт хомута и снова проверяется расстояние между нижним краем рамки и большой звёздочкой, а также параллельность продольной оси относительно передних звёзд.

Если всё соответствует указанным стандартам, можно затянуть болт на хомуте.

После этого надевается цепь и можно начинать настройку.

Настройка переднего переключателя скоростей велосипеда

Для удобства проведения настройки нужно подвесить велосипед за седло так, чтобы приподнять заднее колесо. Или можно использовать подсобные средства, которые смогут заменить велосипедную стойку.

Процесс настройки простой и состоит из нескольких шагов:

1. Выставить минимальную скорость на переключателе скоростей, расположенном на руле. Для этого нужно закрутить на манетке регулировочный болт натяжения троса перекидки почасовой стрелке до упора, а после сделать назад 1-2 оборота.
2. Выставить на задней перекидке минимальную скорость, которой соответствует большая звёздочка. Это позволит установить первую скорость на переднем и заднем колесе.
3. Поставить нижний ограничитель «L» так, чтобы внутренняя часть рамки приблизилась к цепи максимально, но не касалась её. Для смещения рамки к велосипедной раме нужно вращать болт L против часовой стрелки. Если нужно отодвинуть рамку от рамы, вращать нужно в обратную сторону.
4. Вставить трос в отверстие на перекидке и натягивать его руками, затем закрутить болт, фиксирующий тросик.
5. Переключить передачу на большую звёздочку спереди, а сзади на маленькую.
6. Установить верхний ограничитель «H» так, чтобы рамка приблизилась к цепи своей наружной частью, но не касалась её при вращении педалей. Чтобы сместить рамку сторону, нужно закручивать винт почасовой. Для сдвига в другую сторону откручивать болт в противоположную сторону.
7. Выставить 5-й скоростной режим на задней передаче. Провести смену скоростей на передней несколько раз, вращая педали. Выставить спереди 2-скорость, провести переключение задней передачи, проверив, чтобы цепь не тёрлась о рамку, находясь в положении 2-2 и 2-7.

Если цепь трётся о рамку, или скоростной режим переключаются нечётко, то следует отрегулировать натяжение трос. Для этого нужно на переднем переключателе вращать регулировку на манетке.

Чтобы натянуть тросик, нужно крутить против часовой стрелки. Если не удаётся переключиться с высокого скоростного режима на меньший, нужно ослабить трос, вращая регулировку в обратную сторону.

После нужно проверить велосипед и настроенную перекидку под нагрузкой на дороге. Для этого выбирается ровная трасса. Если возникают проблемы, то во время движения следует выполнять вращение регулировки на манетке в ту или в другую сторону.

Если что-то осталось непонятным в пошаговом описании процесса, то можно посмотреть видео по этой теме

Способы исправления дефектов

Лучше всего Ваша трансмиссия будет работать с новым или не очень старым тросом, целыми и не пересохшими рубашками, не слишком деформированными цепью и звёздами. Части троса, находящиеся внутри рубашки, цепь, звёзды, переключатели ОБЯЗАТЕЛЬНО должны быть смазаны специальными лубрикантами.

В случае растяжения троса, нужно всего лишь подтянуть барабан натяжения троса на манетке. Если же трос порвался, или начинает рваться, его необходимо заменить.

Для этого:

1. раскрутите винт фиксации троса на перекидке,
2. вытяните трос из рубашек (если он сильно топорщится — обрежьте),
3. разберите манетку, если нужно, и вытащите из неё трос,
4. вставьте новый трос металлическим наконечником в специальный паз в манетке,
5. смажьте густой смазкой весь трос,
6. пропустите его через рубашки,
7. установите рубашки в пазы на раме,
8. закрепите трос на перекидке крепёжным винтом.

Пружина возвратного механизма должна быть чистой и смазанной. Промойте её сильной струёй воды, после чего смажьте.

Погнутый петух можно распознать по косо стоящей рамке заднего переключателя, либо с помощью специального инструмента, который обычно водится в хороших веломастерских. Если петух изогнут не очень сильно, его можно выправить вручную. Для этого возьмите в руку задний переключатель, закреплённый на петухе, а другой рукой придерживайте раму. Не спеша вытяните петух до относительно ровной постановки задней лапки. Но помните, это временный метод. Петух – расходник и его стоит менять, а не ровнять.

Деформация переключателя происходит также при ударе. Чаще встречается деформированный задний переключатель, передний погнуть будет сложно.
На переднем переключателе погнуться может только рамка – её нужно вручную, либо при помощи нехитрого инструмента, выгнуть. В случае сильного повреждения, лучше приобрести новый.

На заднем переключателе может погнуться рамка – её можно выгнуть. Может согнуться или треснуть, параллелограммный механизм, выход – только замена детали. Возможна поломка винта регулировки натяжителя цепи или ушка, в котором он крепится. Не смертельно, но переключаться будет значительно хуже, лучше в ближайшее время его заменить.

Помните, не стоит долго ездить на деформированных или собственноручно выгнутых деталях. От этого может зависеть удобство при езде, и даже Ваша безопасность.

Как поменять цепь без замка на велосипеде с переключаемыми передачами

В случае отсутствия замка, технология замены цепка сводится к трем операциям:

1. Выпрессовка штифта из любого звена.
2. Укорочение новой цепочки.
3. Постановка и запрессовка оси на новой велоцепи.

Как снять велосипедную цепку без замочка

Сперва расположите цепочку ближе к себе для того, чтобы было удобно ее снимать после размыкания и заводить на звезды новый аналог. Для этого достаточно отклацать задний переключатель в крайнее положение (самая маленькая звездочка), а передний – совместить с третьей зубчатой шестерней (самая большая звезда).

Выжать пин из звена гораздо проще, чем задвинуть его обратно. Выберите один из составляющих элементов цепки и выдавите ось любым из способов:

• Постукивая молотком через спицу или тонкий гвоздик.
• Выжимая твердым наконечником, зафиксированном на болте выжимки для цепи.

Выжимать удобнее на нижнем уровне. После рассоединения выводить цепку проще на холостом ходу, когда педали крутятся в обратную сторону.

(function(w, d, n, s, t) {
w = w || ;
w.push(function() {
Ya.Context.AdvManager.render({
blockId: “R-A-227463-4”,
renderTo: “yandex_rtb_R-A-227463-4”,
async: true
});
});
t = d.getElementsByTagName(“script”);
s = d.createElement(“script”);
s.type = “text/javascript”;
s.src = “//an.yandex.ru/system/context.js”;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, “yandexContextAsyncCallbacks”);

Как укоротить цепочку

Обычно свежая цепь немного длиннее даже подуставшего изделия. Если поставить ее, не укорачивая, положение заднего переключателя не будет соответствовать требуемому. От этого страдает качество переключения скоростей.

Самый простой способ вычислить нужный размер – сравнить длины старой и новой цепки. Не обязательно пользоваться рулеткой, достаточно положить их рядом. Совместив с одной стороны оба конца, на другой увидим расхождение в габаритах. Лишние звенья выпресовываются по уже изложенной методике с учетом рекомендации по неполному удалению оси из отверстия.

Как поставить новую велоцепь

Будем полагать, что все требования технологии, как подобрать цепь на скоростной велосипед

, успешно выполнены. Т.е. перед вами деталь, подходящая по ширине задним и передним звездам и остается только ее надеть:

• Расположите изделие так, чтобы выдавленный штифт был ближе к вам.
• Проведите цепь по большой звезде системы в направлении холостого хода (обратному ездовому педалированию), продев ее через передний переключатель.

Заведите цепочку на кассету и обойдите ролики переключателей по схеме, указанной на рисунке.

Когда и зачем настраивать велосипед?

Всем привет! Хочу досконально пройтись по теме “Настройки велосипеда своими руками в домашних условиях”. У людей на эту тему возникает слишком много вопросов, и меня часто спрашивают, как настроить те или иные узлы велосипеда. Поэтому я решил написать полноценную статью для всех.

Когда нужно проводить осмотр?

В первую очередь, после покупки обязательно стоит проверить все узлы велосипеда, даже если покупали в магазине. В магазинах обычно не заморачиваются с настройкой, делают так, чтобы крутилось, да и ладно. Далее мы с вами разберем процесс проверки и настройки пошагово.

Во-вторых, следует производить техосмотр хотя бы раз в месяц, во избежание травм при неожиданной поломке. Лучше, конечно, осматривать велосипед после каждой покатушки. Нет-нет, осматривать каждый раз нужно лишь визуально! Не стоит перебирать всю систему постоянно! Каждый раз нужно лишь протирать пыль, грязь, убирать траву. Особенно это касается вилки и осей.

В-третьих, осмотр необходимо делать перед каждым сезоном! Это особенно важно, так как за зиму могла появиться коррозия и разъесть что-либо важное, хотя на современных велосипедах обычно такого не происходит, но пренебрегать сезонным осмотром не стоит

Зачем нужен осмотр и настройка компонентов?

При небрежном отношении к своему транспорту со временем все узлы изнашиваются. Начинают плохо работать или вообще перестают это делать. В лучшем случае, Ваш верный конь будет устало скрипеть на всю округу, тяжело ехать и плохо тормозить. А вот в худшем, в самый неподходящий момент может отвалиться важная деталь, и Вы получите травмы, хорошо, если не серьезные.

Вот для того, чтобы Ваш двухколесный конь резво скакал и хорошо работал, не издавал завывающих, страшных звуков, и нужна профилактика и настройка всех узлов велосипеда. При должном обслуживании он будет служить и приносить удовольствие, долго и счастливо.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а  сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Как переключать скорости на любом велосипеде от Мерида до дамской модели

Чтобы легко и комфортно кататься, прилагая при этом меньшие усилия, нужно правильно переключать скорость.

1. Когда вы слышите посторонние звуки при переключении скоростей — передача не сработала. Нужно дожать рычаг манетки.
2. Если вы решили покорить вершину, воспользуйтесь задним переключателем.
3. Менять передачу лучше перед тем, как вы начнёте взбираться на возвышенность.
4. Переключайте передачи в движении и не прыгайте сразу через несколько звёзд.
5. В процессе смены скорости ослабьте давление на педали. Так переключение произойдёт плавно и корректно.

Как переключать скорости правильно — видео

Если перед каждым велосезоном проводить профилактику работы переключателя передач, то проблемы, связанные с трансмиссией, сведутся к минимуму. Ведь очень неприятно, когда механизм даёт сбой в пути. А настроить переключатель скоростей самостоятельно и устранить неполадки несложно даже новичку.

Особенности и разновидности

В линейке продукции Shimano есть большое количество категорий переключателей скоростей в зависимости от их назначения:

Пройдите опрос

• для профессионалов;
• спортивное оборудование;
• любительские.

К профессиональным относятся следующие виды механизма:

1. Shimano XTR, Deore XT. Устройство отличается повышенной степенью надежности, но относится к разряду дорогостоящих.
2. Saint. Профессиональная, надежная разновидность, отличающаяся от предыдущих используемым сырьем. При ее изготовлении применяются композитные материалы. Таким образом удается снизить вес комплектующих.
3. Hone, Deore LX. Продукция высшего класса, но более доступная, чем другие профессиональные механизмы.

Среди спортивного оборудования внимания заслуживает система переключателя скоростей на велосипеде Deore. Данную модель относят к начальной группе. При изготовлении используются детали со сниженным весом и максимальной прочностью.

Спортивной также считается модель Alivio. Она является чем-то средним между любительскими и профессиональными устройствами. Нередко предпочтение отдают именно ей, что обусловлено небольшой массой деталей.

Для переключения передач могут использоваться любительские механизмы:

1. Acera. Способен выдержать большие нагрузки. Нередко новички используют механизм неправильно, поэтому производители сделали его неприхотливым. При регулировке переключения скоростей на велосипеде Shimano в данном случае не требуется высокая точность.
2. Altus. Доступное устройство для начинающих велосипедистов. Предназначено для спокойных прогулок по парку и городским улицам, не предполагающих высоких нагрузок и частых переключений скорости.
3. Shimano Tourney. Механизм не предназначен для экстремальной езды. При эксплуатации Shimano Tourney нередко возникают непредвиденные ситуации.

Настройка переключателя скоростей Shimano, независимо от разновидности, осуществляется по одной схеме. Все механизмы функционируют одинаково, считаются взаимозаменяемыми.

Миф и правда о подъёмах

Что касается верхних рычагов, то они переключаются одним щелчком и не требуют дожатия. Начинающих велосипедистов часто пугают тем, что переключать скорости при езде в гору категорически нельзя, но это не так. Правила переключения в гору очень просты: Если необходимо сбросить скорость на передних звёздах, то следует замедлить вращающий момент педалями, то есть переключения должны быть плавными.

Замедлять вращающий момент педалями во время переключения передних скоростей следует потому, что разница между звёздами на передней трансмиссии, как правило, составляет около 10-ти зубьев. Это требует плавного переключения. Поэтому, двигаясь в гору, да и просто по ровной местности, необходимо замедлить вращающий момент педалей. Тогда произойдёт плавное и корректное переключение. Если же при подъёме нужно добавить скоростей на задней трансмиссии, то следует немного увеличить вращающий момент педалями. Зная, как переключать скорости на велосипеде правильно, вы существенно продлите жизнь своему двухколёсному другу.
