Как укоротить цепь на велосипеде, инструменты, действия пошагово

Рекомендации

Итак, первый вывод, который напрашивается сам собой – выжимка для велосипедной цепи должна быть всегда под рукой. Данный инструмент существенно облегчает задачу и позволяет убрать лишние звенья без сторонней помощи. Мастера, занимающиеся ремонтом велосипедов, дают следующие рекомендации:

  • Всегда следите за состоянием велосипедной цепи. Уход за данным компонентом сводится к регулярной чистке и смазке.
  • Учитывайте технические характеристики, указанные в маркировке цепи. Если изделие не адаптировано под интенсивные нагрузки, нет смысла постоянно регулировать длину цепи – проще купить конкретную цепь для определенной категории байков.
  • Если не уверены в своих силах и боитесь повредить велосипедную цепь, обратитесь в мастерскую.
  • Убрать лишние звенья можно и без специального инструмента, но делать это нужно предельно аккуратно.

Пошаговая инструкция

Прежде чем начинать ремонт неисправностей, проверьте, чтобы все составляющие ГРМ не имели механических дефектов. Для этого нужно снять защитную крышку привода и произвести визуальный осмотр деталей: звездочек, успокоителя, натяжителя и башмака. Если найдены дефекты, следует выполнить замену этих комплектующих.

Инструменты

Перед тем, как начинать работы, нужно приготовить необходимые инструменты:

  • ключи на «13» и «38»;
  • плоскую отвертку;
  • плоскогубцы.

Для проведения работ автомобиль следует установить на удобную площадку и подставить под колеса опоры, чтобы он не покатился. Рычаг переключения скоростей нужно установить в нейтральное положение.

Этапы

  1. Сначала необходимо найти натяжное устройство, оно находится под патрубками около помпы. Ключом на «13» нужно отпустить натяжитель. Как только цепь ослабнет, должен отщелкнуться башмак.
  2. Далее следует взять ключ на «38» и набросить его на гайку шкива коленчатого вала. Затем необходимо прокрутить коленвал на пару оборотов по направлению движения часовой стрелки.
  3. Проворачивать вал следует до тех пор, пока метки на звездочке распредвала и на корпусе подшипников распределительного вала не совпадут. При этом пружина, находящаяся внутри натяжного устройства, действующая на башмак, автоматически выполнит необходимую натяжку.
  4. С помощью отвертки желательно дополнительно проверить натяжение. Если все в норме, то возвращаемся к натяжителю и ключом затягиваем его головку.

После подтягивания цепного привода, следует завести двигатель и проверить его работу. Он должен работать без посторонних шумов. Если после натяжения шумы остались, то причина может быть в успокоителе. Тогда необходимо проверить его исправность, при необходимости выполнить замену. Может не получиться натянуть цепной привод с первого раза, поэтому эту процедуру придется провести несколько раз.

Давайте разберемся, почему цепь слетает. Варианта два: либо у вас загнута звезда на системе (система – это передний комплект звездочек), либо плохо настроены скорости.

Если у вас загнута звезда на системе
, в таком случае продолжить движение вы сможете просто переключившись на другую скорость, на которой звезда не погнута. Но если вы пользуетесь всеми скоростями во время движения, то в будущем вам придется заменить погнутую звезду. Если система разборная, вы сможете заменить только одну испорченную звезду. Если же система неразборная, вам придется поменять всю систему вместе с шатуном.

Если с шатунами у вас все в порядке (что такое шатун?), значит у плохо настроены скорости
. На каждом из переключателей скоростей, и на переднем, и на заднем, существуют регулировочные болты, которые не позволяют цепи заходить за крайние скорости. Если они неправильно отрегулированы, то цепь будет слетать. Если цепь слетает с самой большой звезды, то вам необходимо вкрутить болт с индексом L, что означает low – самая легкая передача.

Вкручивать нужно до тех пор, пока звезды на переключателе не встанут параллельно большой звезде. То же самое с обратной стороны: если цепь у вас слетает с самой малой звезды, вам нужно вкрутить болт с индексом H (high).

Вкручивайте его до тех пор, пока переключатель не встанет параллельно седьмой скорости.

Если спереди цепь спадает с малой звезды к раме, тогда закручивайте болт low.

Чтобы правильно отрегулировать болт с надписью low, необходимо выставить самую легкую скорость на велосипеде и вкручивать его до тех пор, пока между внутренней рамкой переключателя и цепью не останется зазор в 1 мм.

Если с большой звезды цепь падает к шатуну, тогда вкручиваете болт high.

Чтобы правильно отрегулировать болт high, необходимо выставить на велосипеде самую большую скорость и закручивать его до тех пор, пока между цепью и внешней рамкой переключателя не останется зазор в 1 мм.

Это были самые распространенные причины слета цепи. Теперь поговорим об ее разрыве.

2. Порвалась цепь

Самая частая причина разрыва цепи – это переключение скоростей под нагрузкой, например, когда вы едете в горку. При разрыве звено цепи может либо расклепаться, либо поломаться. Если звено расклепалось, его можно попробовать склепать обратно. Для этого вам понадобится съемник цепи, поэтому лучше всегда возить его с собой. Если же звено сломалось, необходимо удалить его и соседнее с ним звено – тоже, и склепать цепь при помощи того же съемника.

Поставить цепь обратно не составляет труда. Для этого оттяните задний переключатель, при этом ослабляя цепь, и поставьте ее на переднюю звезду.

Сегодня вы узнали почему цепь может слететь и порваться, а также как решить эти две проблемы своими руками.

Не пропустите следующий выпуск, оставайтесь на Slenergy!

В видео использована музыка:

JK Soul – I know this (Original Edit)

Как правильно натянуть цепь на велосипеде при необходимости?

Вам понадобится:

Важнейшим элементом в конструкции как детского, так и взрослого профессионального велосипеда является цепь, которая определяет качество поездки, плавность хода и мягкое переключение передач.

Перед тем как натянуть цепь на велосипеде, необходимо убедиться в том, что длина её подобрана верно: в нормальном состоянии цепь может находиться в чуть свободном состоянии, провисая на 3 мм, но не больше.

Вообще, вопрос, как правильно натянуть цепь на велосипеде, актуален всегда, поскольку она является частью определяющего движение механизма и будет чаще требовать за собой ухода вследствие большого числа трущихся деталей.

Итак, чтобы натянуть цепь на велосипеде, который имеет лишь одну передачу, следует, во-первых, перевернуть его вверх ногами, поставив его на сидение и рулевую колонку.

Далее необходимо ослабить крепления заднего колеса (в большинстве случаев колесо крепится с помощью эксцентриков или гаек), но не снимать его полностью. Затем следует найти специальный регулирующий паз, который называется дропаутом (от англ.

‘’drop out’’ – опустить), и передвигать колесо в ту или другую сторону. После того, как необходимая длина цепи подобрана, колесо следует закрепить обратно, следя при этом за тем, чтобы плоскость оси колеса была параллельна плоскости вала каретки (это предупредит развитие «восьмёрки»).

Важно знать, что натягивать слишком сильно цепь не имеет смысла по двум причинам: во-первых, крутить педали при чересчур натянутой цепи очень сложно, а во-вторых, полный износ элементов цепи наступает гораздо быстрее. Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях

Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи

Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи

Натянуть цепь на велосипеде с передачами несколько проще, поскольку частично она регулируется параллелограммным переключателем (на принципе настройки длины и жёсткости цепи основано само переключение передач), однако слишком длинную цепь даже механика не сможет скомпенсировать, вследствие чего возможно появление проблем с движением велосипеда на средних скоростях. Для начала регулировки длины цепи на велосипеде с передачами необходимо также установить его вверх колёсами, после чего переключиться на самую большую звёздочку и спереди, и сзади, определяя таким образом верхние передачи.

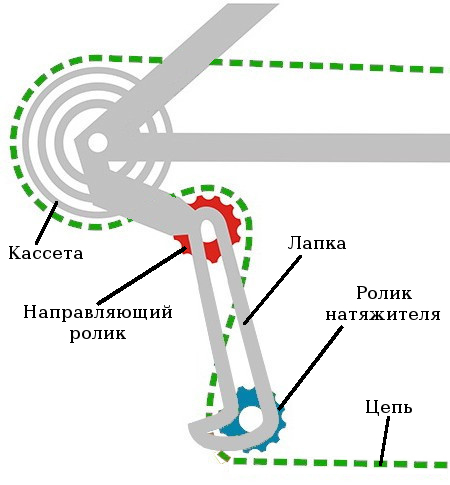

После этого задний переключатель следует отвести за цепь максимально вперёд, а цепь на системе переключения (где педали) также увести немного вперёд, дабы определить оптимальную длину цепи. Затем цепь отпускается и аккуратно надевается на специальные зубчики.

Смысл заключается в том, что после полного прогона цепи механический переключатель с помощью роликов подберёт нормальное положение. Его, разумеется, при желании можно намертво зафиксировать в том или ином состоянии, однако в этом случае переключение осуществлять будет невозможно.

Для цепи стоит найти такое положение, при котором оси роликов переключателя если не соединяются в одну вертикальную линию, но, по крайней мере, близки к этому.

Проскакивает цепь на велосипеде при нагрузке: почему и что делать, видео ремонта

В процессе скоростной езды, занятий гонками по пересеченной местности и даже на расслабленных велопрогулках движущиеся части велосипеда испытывают высокую механическую нагрузку.

Они активно трутся друг об друга, что со временем сказывается на состоянии металла даже при регулярной чистке и смазке байка. Износ деталей трансмиссии приводит к тому, что проскакивает цепь на велосипеде при нагрузке.

Проблема случается, когда нагрузка на трансмиссию велосипеда максимальна — при движении в гору или при переключении передачи. Происходит это по нескольким причинам:

  • неисправность переключателя скоростей или неправильное его использование;
  • износ звезд на кассете или у педалей;
  • растяжение цепи;
  • комплексный износ системы переключения передач.

Рассмотрим подробно проблему проскакивания цепи на велосипеде.

Если цепь проскакивает на велосипеде со скоростями, в первую очередь нужно убедиться в правильности регулировки переключателя передач. Байк переворачивается и ставится на седло, затем следует раскрутить педали руками и попереключать скорости.

Совет! Требуется обратить внимание на то, как цепь перескакивает между звездами, не попадает ли она в промежутки между ними. Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности.

Определить, почему проскакивает цепь на велосипеде при нагрузке, можно, оценив состояние цепи. Степень износа основывается на увеличении ее длины.

Изначально она варьируется в зависимости от типа байка и количества звеньев, но порядок действий при определении износа одинаков, так как длина одного звена всегда равняется 12,7 мм, или 1/2 дюйма. Можно измерить линейкой отдельный участок— достаточно 20 звеньев.

В хорошем состоянии длина его должна составлять 20*12,7=254 мм. Если она на 3–4 мм больше, значит, степень износа достаточна серьезна, чтобы требовалась замена.

Растягивание звеньев приводит к ускорению износа маленьких звезд, из-за чего скорости начинают хуже переключаться, особенно при переходе от больших звезд к мелким.

А со временем кассета и вовсе может выйти из строя, из-за чего ее придется снять и заменить.

Думая, почему проскакивает цепь на скоростном велосипеде, многие не учитывают свою технику переключения передач — неправильное использование переключателя тоже может быть причиной быстрого износа трансмиссии. Нужно знать несколько правил:

  1. Нумерация звезд у педалей идет от меньшей к большей, в кассете — наоборот.
  2. Нужно включать меньшую передачу спереди и большую сзади и наоборот, то есть сочетать звезды, разные по размеру, чтобы не допускать перекоса.
  3. На каждую переднюю звезду приходится несколько задних.

Важно! Правильная эксплуатация велосипеда — залог медленного износа трансмиссии истирания звезд

Устранение неисправности

Итак, что делать, если проскакивает цепь на велосипеде при нагрузке? Самый простой вариант — полностью заменить трансмиссию. Однако делать это не обязательно, можно определить наиболее изношенную часть системы и починить только ее.

Менять звезды приходится только в крайних случаях. Однако это — временное решение. Следует заняться устранением причины неисправности — заменить, укоротить цепь или отрегулировать переключатель.

В зависимости от степени износа детали применяются следующие способы ремонта:

  • полная замена — в этом случае проскоки могут по началу случаться даже чаще, но со временем детали притрутся, и неполадка устранится (при этом нужно не забывать смазывать узел, чтобы он не работал на износ);
  • укорочение — несколько звеньев снимается при помощи выжимки;
  • использование успокоителя — устройства, которое увеличивает натяжение цепи при помощи роликов, не давая ей соскакивать со звездочек.

Важно! Если сильного износа нет, но все равно цепь на велосипеде проскальзывает, нужно выставить натяжитель в правильное положение и отрегулировать натяжение тросиков

Видео

Самым сложным в устранении неисправности будет работа с цепью — если на ней нет специального замка, проблемой может быть даже снятие ее с велосипеда. В видео подробно объяснено, как разъединить и удалить лишние звенья.

На распутье двух технологий: методы замены изношенной цепи на велосипеде со скоростями

Основная цель процедуры – расцепить старую цепочку и соединить воедино новую. Прежде чем что-либо делать, убедитесь каким образом сцеплена цепка сейчас. Она либо представляет собой единое целое, либо имеет в своей конструкции разъемное звено (замочек)

Это важно, поскольку тип скрепления определяет список необходимого инструмента и, собственно, методику обслуживания

Замок/не замок

Итак, задача №1 в деле, как поменять изношенную цепь на велосипеде – выяснить, нет ли замочка. На грязной цепочке это определить трудно, поэтому почистите ее. Очищать не обязательно в полном соответствии с регламентной технологией удаления старой смазки с цепки .

Вполне достаточно смахнуть основной слой грязи с боковых пластин и покрутить педали в обратную сторону. Форма разъемного звена заметно отличается от других, и сразу бросается в глаза. Более подробно его конструкцию можно изучить по фото.

Техники расцепления

  • Если в составе цепочки есть замочек, достаточно раскрыть его.
  • Если цепка представляет собой единое целое, необходимо выпрессовывать одну из осей (пинов).

Когда цепь нужно менять – 3 стратегии

Всё зависит от того, какой стратегии по использованию и замене цепи придерживаться. По сути их три.

Стратегия 1. Цепь не меняется, пока трансмиссия работает

Цепь будет постепенно растягиваться и стачивать зубцы звёзд. В какой-то момент зубцы сточатся настолько, что уже не смогут цеплять ролики и при сильном давлении на педали цепь начнёт проскакивать на самых изношенных звёздах кассеты. До наступления этого момента можно проехать в среднем где-то от 3000 до 5000 км при использовании цепей Shimano, Sram или KMC и до 10000 км на цепи Campagnolo. Если стараться ездить на больших звёздах (о чём мы говорили выше) и следить за состоянием цепи, километраж будет больше.

После этого нужно будет заменить цепь и как минимум кассету. Но также будут изношены ролики заднего переключателя и звёзды (основная звезда) системы и в идеале хорошо бы заменить и их. Изношенные ролики заднего переключателя ухудшают переключение. Зубцов на звёздах системы больше и новая цепь на них проскакивать не будет, но сами зубцы будут короче. Из-за этого переключение передач спереди будет несколько хуже и цепь может чаще слетать.

Для бюджетного велосипеда такая стратегия вполне оправдана.

Стратегия 2. «Круговая замена»

Покупается 2-4 цепи и примерно каждые 500-700 км цепь меняется на менее растянутую (самую короткую). Длину цепей удобно сравнивать, повесив их, например, на гвоздь. После износа зубьев покупается новый комплект цепей и меняется кассета.

В итоге, это получается самый экономичный вариант, но, как и 1-я стратегия, приводит к сильному износу звёзд.

Стратегия 3. Отслеживаем растяжение и при достижении критического порога ставим новую цепь

Критическое растяжение, при котором требуется замена  – 0,75-1% от длины новой цепи. Если цепь растянулась более 1%, то когда вы поставите новую цепь, она будет проскакивать и уже потребуется замена кассеты. Либо нужно будет без большой нагрузки на педали проездить 100-200 км, пока впадины звёзд не притрутся под новую цепь.

С финансовой точки зрения, эта стратегия самая затратная, но её использование позволяет поддерживать зубцы звёзд кассеты, системы и роликов заднего переключателя в хорошем состоянии, что влияет на переключение передач и слёты цепи. Поэтому, когда крайне важна скорость и надёжность работы трансмиссии, то это единственный приемлемый вариант.

Регулировка цепного натяжения на вело-моделях без передач

Для безупречного функционирования велосипедов без скоростей, их цепь не должна быть предельно натянутой. Необходимо обеспечить ее свободное провисание на длину до 5 мм.

А чтобы натянуть таким образом, нужно выполнить определенный набор действий в правильной последовательности:

  1. Перевернуть транспортное средство колесами вверх.
  2. Ослабить крепление заднего колеса — отвернуть гайки или крепежные эксцентрики.
  3. Настроить цепное провисание на необходимую величину. Для этого надо аккуратно двигать колесо по наклонным пазам (дропуатам).
  4. По окончании настройки следует снова закрепить колесо в исходное положение. При этом колесная ось должна быть параллельна валу каретки.

Если цепь будет слишком натянута, то крутить педали станет тяжело. А элементы цепной передачи очень скоро придут в негодность. Также плохо, если велосипедная цепь будет чересчур провисшей. Она просто в определенный момент соскочит со звездочек и дальше ехать будет невозможно.

Когда колесо буквально уперлось в дропуаты и его совсем некуда дальше двигать, но при этом велосипедная цепь болтается, придется удалить с нее пару звеньев. По всей вероятности, она растянулась или вовсе была не по размеру для конкретной модели.

Как одеть цепь на скоростной велосипед схема

Любому транспортному средству необходимо техобслуживание. Велосипеды не входят в число исключений. Их ключевым элементом в трансмиссионном узле является цепь. Скоростным велосипедам присуща большая «привередливость» для нормального функционирования. Периодичность замены или обслуживания цепного механизма во многом определяется стилем катания. Например, любители велотриала занимаются этим, находясь в процессе катания. Когда и каким образом меняется цепь на скоростном велосипеде?

Цепи для велосипедов бывают замочными и сплошными. Разъединение замочной вариации не представляет особого труда. Это удобно сделать обычной ниткой (проволокой), продев ее в соседние звенья (до и перед замком) и затянув петлю. Главное, избежать повреждения замка и не потерять его.

Раскрытие сплошной цепи возможно лишь при наличии специальной выжимки, хотя саму процедуру также нельзя отнести к категории сложных задач:

  • Потребуется установка цепи в положение выпрессовка-запрессовка оси.
  • Закручивание винта для вытаскивания пина.

Осевой запрессовке присуща противоположная последовательность: соединение звеньев и вдавливание пина посредством винта.

Каким инструментарием важно располагать для замены цепи:

  1. Ключом, с помощью которого снимется заднее колесо.
  2. Пассатижами, чтобы удерживать сегменты и пин.
  3. Выжимкой. Как отмечалось выше, данным устройством производится выпрессовка и запрессовка пинов.

Велосипедистам, не имеющим достаточного опыта в подобных делах, рекомендуется запоминание общей схемы, отражающей расположение цепи на системе, кассете, переключателях. Тогда процедура ее последующей установки не вызовет сложностей.

Как только все нюансы зафиксируются в памяти (или на бумаге), можно приступать к дальнейшим шагам:

  • Очистке звеньев от грязевых накоплений. Если этого не сделать, грязь будет являться существенной помехой для следующих шагов.
  • Снятию заднего колеса. Отсутствие данной детали упрощает все действия, хотя опытные мастера благополучно пропускают сей этап. По сути, он не относится к обязательным мерам.
  • Выдавливанию пина, присутствующего во всех звеньях (металлического цилиндра, замыкающего звено). Здесь применяется выжимка.
  • Разъединению одного звена.
  • Выводу крайних звеньев из системы переключателей.

На этом извлечение цепи (изношенной или требующей чистки) можно считать завершенным. Сама процедура достаточно легкая при наличии инструмента и базовых знаний. Очень важна аккуратность выполнения и отсутствие силовых действий в процессе выпрессовывания.

С велосипедами, имеющие одну передачу (синглспидами), все ограничивается навесом цепи на детали звездообразной конфигурации и замочным защелкиванием либо запрессовкой пина. Конструкция скоростных велобайков предполагает некоторые сложности в рассматриваемом вопросе.

Их можно обозначить следующими пунктами:

Блокировка переключателей на трансмиссионных звездах малого размера.
Далее на зубья звезд надевается цепь

При этом важно учесть расположение роликов, участвующих в ее натяжении.
Затем выполняется совмещение цепных звеньев.
Цепь зажимается, и впрессовывается ось или закрывается замок.. На финальном этапе происходит проверка хода

Для этой цели прокручиваются педали. Неправильный монтаж характеризуется провисанием установленного элемента и затрудненным кручением. Если подобного не наблюдается, установка цепи сделана по всем правилам

На финальном этапе происходит проверка хода. Для этой цели прокручиваются педали. Неправильный монтаж характеризуется провисанием установленного элемента и затрудненным кручением. Если подобного не наблюдается, установка цепи сделана по всем правилам.

В каких случаях, кроме износа, снимается цепь:

  1. Для глубокой чистки, когда необходимо удалить смазочный состав и накопившийся абразив.
  2. Для замены поврежденных звеньев.

Вышедшая из строя цепь растягивается, ее звенья смещаются, нанося вред звездочкам, что негативно сказывается на переключателях. Визуально выяснить степень износа достаточно трудно.

Поэтому пользуются простым замером, то есть нужно измерить двадцать четыре звена, точнее их общую длину:

  • При величине 30,5 см можно говорить о нормальном состоянии цепи.
  • Показатель 30,65- 30,75 см указывает на необходимость замены.

К слову, обрезание растянутой цепи не решает проблему. Растяжению свойственно равномерное распределение. В этом случае повреждения звезд не удастся избежать. Как известно, «звездные» детали не поддаются ремонту. Дешевле поменять цепь, нежели заниматься заменой более дорогостоящих комплектующих.

Видео сюжет расскажет, как заменить цепь на велосипеде

Как укоротить цепь на велосипеде с помощью выжимки?

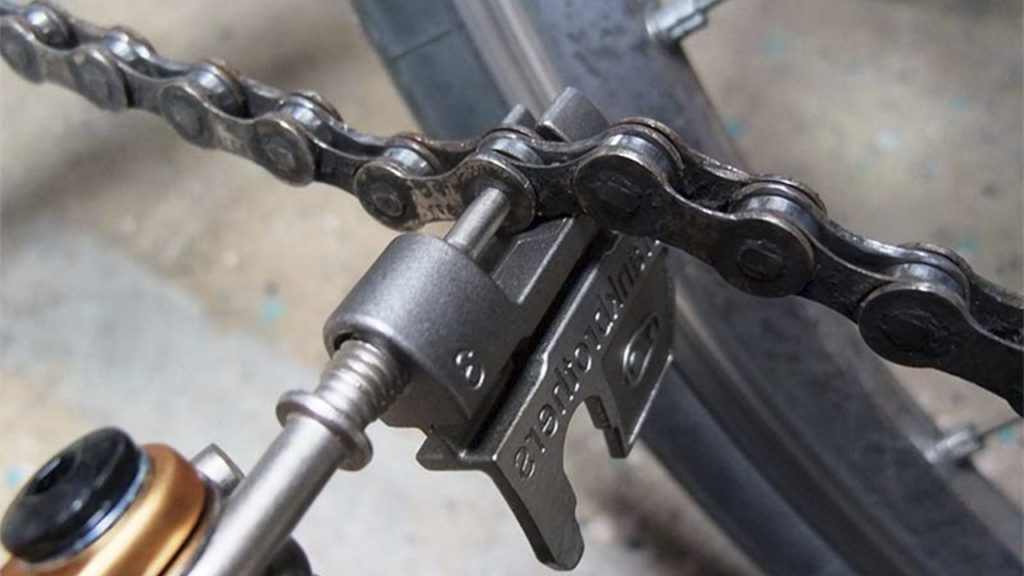

  1. Установить выжимку в положение, при котором ее стержень будет находиться по центру оси звена цепи.
  2. Выполнять вращательные движения инструментом, пока ось практически полностью не выйдет из звена.
  3. Разъединить цепь и при необходимости произвести аналогичные операции с ее оставшимися участками.
  4. Убрать ненужные звенья и соединить конструкцию.

Разобравшись, как укоротить цепь на велосипеде, нужно выяснить, как ее соединить. Узкое полузвено необходимо вставить между щечками широкого. Затем ось должна полностью войти в отверстие втулки. Далее необходимо оценить подвижность звеньев. Если она недостаточна в месте соединения, шарнир можно разработать при помощи плоскогубцев.

Последовательность действий

Рассмотрим, как укоротить велоцепь конструкции Галля (именно такая используется на 95-99% всех современных велосипедах).

Разъединяем цепь

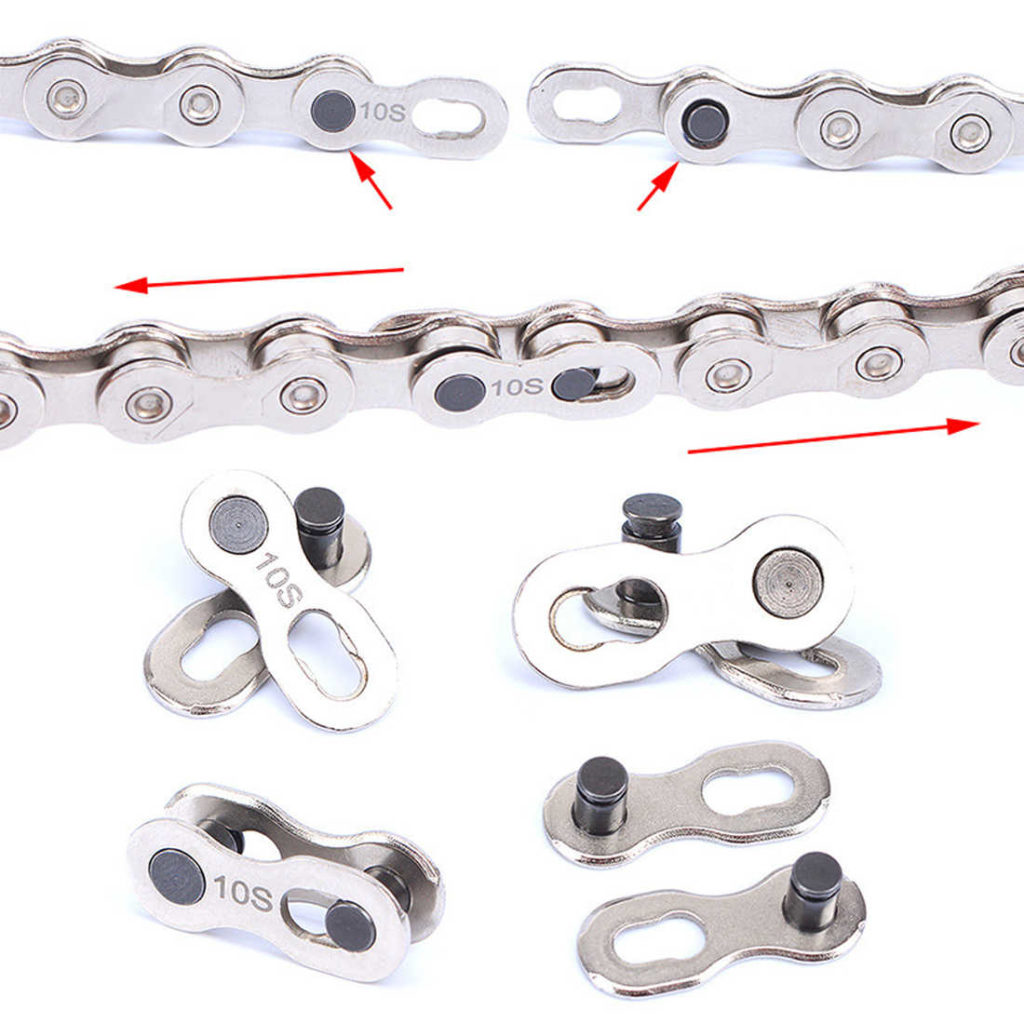

  1. Найдите замыкающее звено(замок). Некоторые цепи имеют замыкающее звено. Звено достаточно легко обнаружить, так как оно обычно немного темнее или светлее остальных звеньев цепи. Также на нем могут присутствовать выступающие валики, которые скреплены внешней пластиной. В этой пластине обычно имеется крупное овальное отверстие вокруг одного или двух валиков.

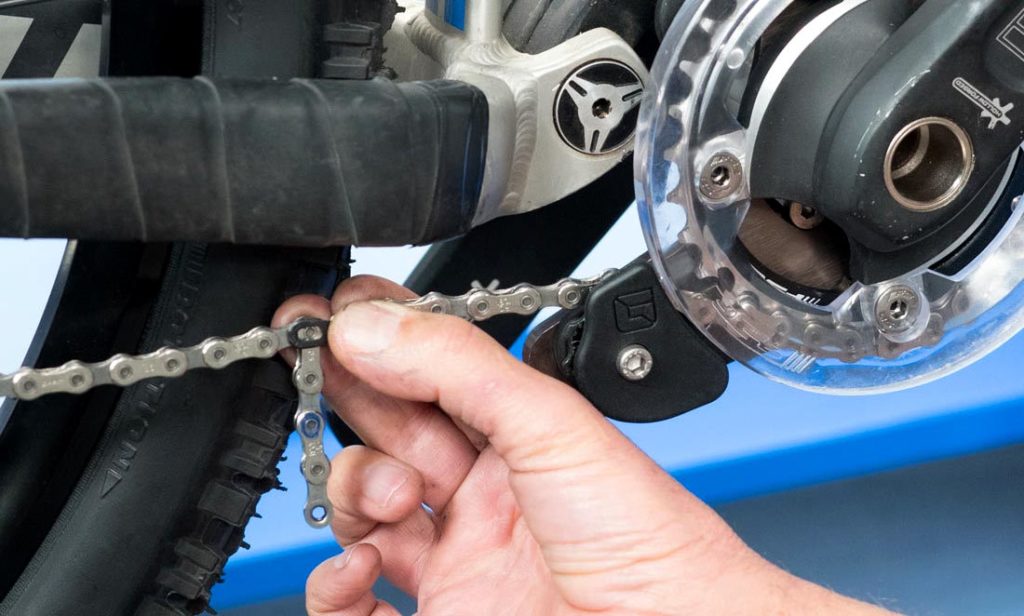

  2. Прокрутите педали, чтобы замыкающее звено оказалось между передней и задней шестерней для удобства доступа. Если на цепи нет замыкающего звена, то разделите цепь с помощью выжимки. Эти действия описаны чуть ниже.
  3. Раскройте замыкающее звено, снимите и отложите в надежное место. Существует несколько вариантов конструкции такого звена. Одни вращаются на шарнире и позволяют извлечь валик, а другие можно открыть при сгибании. Некоторые замыкающие звенья являются одноразовыми и снимаются острогубцами или специальным инструментом.
  4. Если нет замка на цепи, то необходимо использовать выжимку. Устанавливаем выжимку так, чтобы её стержень был ровно по центру пина (валика).
  5. Плавно вращаем ручку выжимки, пока валик не выйдет до уровня второй внутренней пластины.
  6. Разъединяем звено, не вынимая до конца пин.

Удаление лишних звеньев

  1. Отмеряем необходимую длину и определяем пин для выжимки, учитывая, чтобы освобождаемые пластины звена совпали с пластинами уже выжатого.
  2. Повторяем последовательность из п. №1, полностью выжав валик.

Соединение цепи

Сводим оба конца цепи и аккуратно, отцентрировав выжимку на старте и контролируя процесс каждые 0,2-0,3мм, вжимаем пин в освобождённое в п. №2 звено.

Некоторые предпочитают снять цепь, и проводить укорачивание в более удобном положении и месте — в таком случае перед соединением следует проверить, продета ли она в переключатели.

Проверка

  1. Сам запрессованный ролик. Если наблюдаются скрипы или проблемы с подвижностью на звене — устанавливаем пластины на место, изгибая цепь вдоль плоскости звена до прекращения щелчков, хватит силы рук, инструмент не потребуется.
  2. Вся укороченная цепь. Пробуем сделать несколько оборотов на самых маленьких звёздочках — если есть проблемы, это будет заметно сразу.

Для цепи повторяющегося типа (half-link, с одной парой повторяющихся пластин) — процесс упрощается, выбирать парность не надо. Укоротить цепь облегчённых моделей и некоторых спортивных вариантов можно только специализированным инструментом, и порядок укорачивания описывается в фирменной документации.

Если нет выжимки

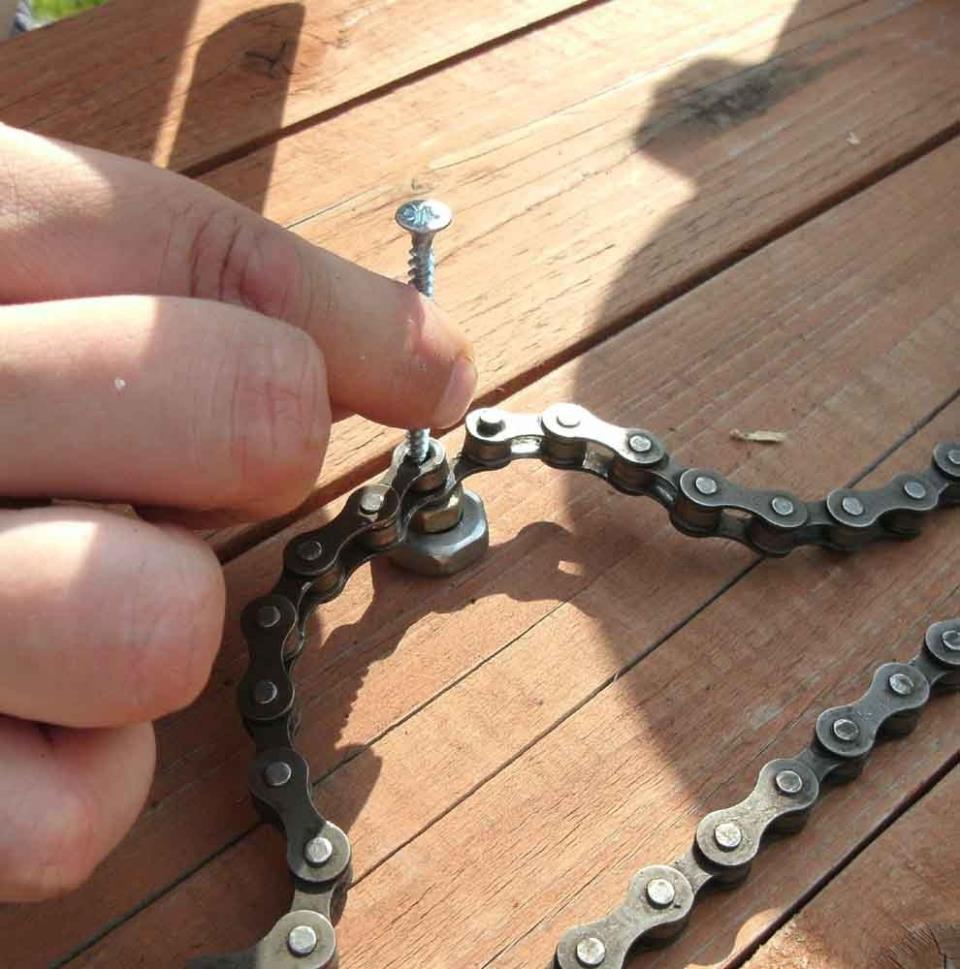

Чтобы не пришлось думать, как размыкается велосипедная цепь без специальных приспособлений, настоятельно рекомендуется брать с собой необходимый инструмент даже в непродолжительные поездки. Попытки разбирать цепь без выжимки – это всегда риск погнуть или замять звенья без возможности последующего их восстановления. Но когда другого выхода нет, можно попробовать расцепить ее, действуя так (метод подойдет и для велосипедных цепей без замка, и при наличии замыкающего звена):

Подходящий штырь (гвоздь, сверло, дюбель, шило) толщиной чуть меньше валика звена приставить к пину (при его отсутствии – к любому звену). Подложить под цепь и внутрь звена гайку, шайбу, еще что-нибудь похожее. Это предмет, играющий роль «усилителя», не даст замяться звеньям

Молотком, камнем, иным оказавшимся под рукой предметом, осторожно ударять по штырю, пытаясь выбить соединение. Залог успеха – размеренность и аккуратность манипуляций

https://www.youtube.com/watch?v=_s4_u94l7tw&t=373s

Проверка цепи и звёзд

  1. Остановите двигатель, установите мотоцикл на боковой упор и включите нейтральную передачу;
  2. Проверьте прогиб нижней петли приводной цепи в средней части между звёздочками. Приводная цепь считается правильно отрегулированной, если при вертикальном приложении усилия руки прогиб составляет: 25-35 мм .;
  3. Проверните заднее колесо. Перепроверьте прогиб приводной цепи. Повторите эту операцию несколько раз. Прогиб приводной цепи не должен изменяться. Если прогиб увеличен только в некоторых секторах цепи, это означает что несколько звеньев «закисли» и заедают. «Закисание» и заедание часто можно устранить смазкой.

Медленно проворачивая заднее колесо, осмотрите приводную цепь и звездочки на предмет наличия следующего:

  • Повреждённые ролики;
  • Ослабшие оси;
  • Сухие или ржавые звенья;
  • «Закисшие» или заедающие звенья;
  • Повышенный износ;
  • Неправильная регулировка;
  • Поврежденные или отсутствующие стопорные кольца;
  • Сильно изношенные зубья звёзд;
  • Сломанные или повреждённые зубья звёзд.

Приводная цепь с повреждёнными роликами, ослабшими осями или отсутствующими стопорными кольцами подлежит замене. Цепь с отсутствием следов смазки или со следами ржавчины требует дополнительной смазки. «Закисшие» или заедающие звенья должны быть тщательно смазаны и «разработаны». Если такие звенья не удаётся хорошо «разработать», цепь подлежит замене.

Устройство и принцип работы цепной электропилы

Прежде всего, стоит отметить, что электрическая цепная пила намного проще и удобнее в ремонте и обслуживании чем ее бензиновая родственница. Причин несколько:

  • Цепная пила имеет простую конструкцию.
  • Регулировка оборотов вращения ротора двигателя в электрической пиле осуществляется электроникой, поэтому в случае поломки достаточно просто заменить регулятор, а не разбирать и регулировать всю пилу.
  • Для диагностики поломок электрической части можно использовать обычный тестер.
  • Большинство деталей цепных электрических пил взаимозаменяемы.

Также схема компоновки цепной электрической пилы проще:

  • электромотор;
  • электронные блоки управления и безопасности;
  • редуктор;
  • механизм смазки пильной цепи и направляющей шины;
  • механизм блокировки;
  • рабочий орган – направляющая шина и пильная цепь.

Электрическая схема включает несколько взаимосвязанных устройств. Электрический шнур обеспечивает подключение пилы к электросети. Дальше идут микровыключатели – они обеспечивают подачу напряжения на обмотки двигателя и щетки ротора. Конструкция предусматривает два выключателя – на выносной ручке и на корпусе. Это необходимо для того, чтобы включение происходило только при нажатии обеих выключателей, когда инструмент берется двумя руками. Двигатель запускается от рабочего конденсатора и контролируется термореле. Термореле выполняет роль механизма безопасности – при повышении температуры обмоток оно отключает двигатель от сети, спасая, таким образом инструмент от перегрева.

Вращение от ротора через шестерни редуктора передаются на рабочую звездочку, которая и включает пильную цепь. Чтобы во время работы цепная передача не перегревалась, и не возникало дополнительного трения цепи о направляющую шину, в конструкции пилы имеется механизм смазывания. Во время работы машинное масло при помощи небольшого насоса подается на шину, где и происходит процесс смазки звеньев цепи.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
