Как переключать скорости на велосипеде, рекомендации, настройки

Инструкция по регулировке

В процессе активной эксплуатации велосипеда могут проявиться проблемы с переключением скоростей. Бывают случаи, когда цепь не перекидывается на нужную звездочку или, наоборот, соскакивает с выставленной передачи. Пользоваться велосипедом становится опасно. Решить такую проблему возможно в домашних условиях, главное, четко следовать этапам инструкции.

Этапы настройки заднего переключателя:

  1. Перемещение цепи на меньшую звезду.
  2. Ослабление троса методом откручивания винта фиксации.
  3. Поиск винта с пометкой в виде буквы «H».
  4. Регулировка до положения, когда меньшая звезда находится напротив рамки с роликами.
  5. Затягивание троса.
  6. Выполнение перемещения цепи на большую звезду кассеты.
  7. Поиск винта с пометкой в виде буквы «L».
  8. Регулировка до положения, когда звезда находится напротив рамки.

Этапы настройки переднего переключателя:

  1. Перемещение цепи на меньшую звезду.
  2. Ослабление троса откручиванием винта фиксации.
  3. Поиск винта с пометкой в виде буквы «L».
  4. Регулировка до положения, когда цепь находится между пластинами рамы, но не касается их.
  5. Затягивание троса.
  6. Выполнение перемещения цепи на большую звезду кассеты.
  7. Если цепь все равно касается стенок рамки, повтор шага 4 с использованием винта с пометкой «H».

Особые рекомендации и правила переключения скоростей от самих производителей:

  1. Скорость должна переключаться во время движения, при вращении педалей надо ослабить нагрузку. Так перемещение цепи произойдет плавнее.
  2. Не все переключения скоростей на велосипеде безопасны. Нельзя менять скорости левой манеткой во время подъема куда-либо. При этом крутить педали станет очень тяжело или, наоборот, слишком легко, и байк перестанет ехать вверх. Оба исхода приведут к падению.
  3. Катаясь по холмистой местности, велосипедист должен выставить скорости перед тем как заедет на возвышенность, чтобы взгляд во время спуска лишний раз не отводился от дороги.
  4. Выставить значения переключателей желательно перед началом движения.
  5. Нельзя перебрасывать цепь через несколько звезд сразу, она может слететь.

Следует регулярно проводить оценку состояния двухколесного транспорта. Перед поездкой на горном велосипеде обязательно нужно проверять наличие всех креплений, при необходимости подтянуть их и смазать

Также важно убедиться, что исправно работает система тормозов. Проверка надежности рулевой вилки, седла и амортизаторов тоже должна войти в привычку

После каждого заезда рекомендуется проводить осмотр спиц, звездочек и ободьев. Протирать втулки колес нужно даже в том случае, если все остальные части на скоростном велосипеде чисты. Для ухода за цепью рекомендуется приобрести цепомойку, но можно обойтись без нее и использовать щетки. После мытья деталь обязательно нужно смазать. Каждая звездочка после дождливой погоды должна быть очищена. При соблюдении этих простых рекомендаций велосипеды со скоростями прослужат верой и правдой не один год.

Нюансы настройки заднего переключателяСхема регулировки переднего переключателяВыставить все нужные значения требуется перед началом движенияСкорость правильно переключать уже во время езды

Для чего нужно переключать скорости

Наибольшая нагрузка во время катания на велосипеде приходится на колено. Коленный сустав человека устроен таким образом, что вязкость жидкости, которая в нем содержится, при медленном вращении педалей выше, что создает суставу дополнительное сопротивление. Если выбранная передача принуждает крутить педали очень быстро, это также приводит к излишней нагрузке на сустав. Сильные перегрузки могут привести к проблемам с суставами в будущем. Частота, с которой необходимо крутить педали, или как ее называют «каденс», находится в пределах 100 об/мин.

Конечно, при езде считать количество оборотов не нужно. Главным фактором правильно выбранной передачи служат ощущения от езды. Поддержание скорости на ровной поверхности должно осуществляться минимальным усилием на педали, и при этом частота вращения должна позволять ровно дышать. С опытом вы научитесь хорошо чувствовать велосипед и выбор передачи на многих поверхностях и любых скоростях будет осуществляться автоматически.

Как производится настройка заднего переключателя скоростного велосипеда Шимано: подробная инструкция

Среди новичков бытует мнение, что лучше не лезть в механизм переключения. Аргумент – не умею, все собью. Однако бояться нечего – самостоятельная регулировка тормозов на горном байке не сложнее наладки трансмиссии. К тому же, индексная система переключения передач сконфигурирована таким образом, что сломать ее нельзя. Процесс стоит начинать с подготовительных мероприятий.

Подготовка к операции

Грамотная наладка немыслима без очистки механизмов. Иногда достаточно тщательной чистки привода для перевода перебора передач в адекватное русло. Очистительные мероприятия заключаются в следующем:

  • Почистить перебрасыватель и кассету.
  • Вымыть цепь и нанести на нее смазку.
  • Отмыть ролики от старой смазки.

В завершение подготовительного этапа настройки переключателя задней трансмиссии Шимано производится отсоединение дерейлера от троса – выкручивается винт и тросик отводится в сторону (снимать его не обязательно). Перед этой операцией установить самые маленькие звезды сзади и спереди, руководствуясь рекомендациями, как правильно переключать передачи на велосипеде без вреда механизмам.

Технология регулировки заднего переключателя на примере Shimano Tourney

Для полноценной отладки механизма специалисты рекомендуют снимать цепь. Это общий случай. Вникнув же в суть проблемы потери работоспособности, эта манипуляция может и не потребоваться.

Начальная настройка

Суть базовой наладки – выставить граничные положения переключателя. В этом случае желательно цепочку снять – так будет удобнее. Став сзади велосипеда, выполняем такие операции:

  • Винтом регулировки ограничения самой высокой передачи (Н) добиться расположения в одной плоскости роликов перебрасывателя и самой маленькой звезды кассеты. Есть один секрет – если устройство не новое и располагает люфтами, ролики выставляются не в одну линию с крайней звездой кассеты, а со смещением от втулки буквально на волосок.
  • Преодолевая усилие пружины, переместить рукой дерейлер в крайнее левое положение (ближе к втулке) и, вращая винт L, обеспечить совмещение плоскости роликов с линией самой большой звездочки. Опять же, если наблюдалось затрудненное перебрасывание на заднюю звезду с наибольшим количеством зубьев, переключатель стоит сместить на несколько микрон ближе к спицам.
  • Поставить цепь.

Окончательная регулировка

Перечисленные переходы обязательно выполняются при установке нового «переклюка». Отдельную актуальность базовая наладка может приобрести в случае глубокой ревизии привода, рубашек и тросов, но не всегда. Главный критерий возникновения потребности в регулировке ограничительных точек – нарушение четкости перехода цепи в крайние положения.

Дополнительные приспособления

Обычно настройка на нормальную работу заднего переключателя Шимано ограничивается быстрой подналадкой. Для ее выполнения необходимо вывесить заднее колесо, для чего потребуется одно из перечисленного:

  • Ремотная стойка.
  • Подставка для заднего колеса.
  • Гладильная доска.
  • Помощь друга.
Теоретические и практические аспекты юстировки

Суть окончательной регулировки или подналадки в процессе эксплуатации – задать требуемое для отличной работы манетки натяжение троса. Добиться этого можно путем совершения таких манипуляций:

  • Натянуть рукой трос и затянуть винт на переключателе. Тросик должен попасть в канавку шайбы болта.
  • Выставить на штифтере задней трансмиссии вторую передачу.
  • Откручивать барабан натяжения троса, находящийся либо на манетке, либо на перебрасывателе до тех пор, пока цепь не будет уверенно находиться на второй звезде (натягивать тросик).
  • Проверить четкость перебора передач, переключаясь с первой на вторую и обратно. Если цепочка плохо переходит со второй на первую – натянуть трос. В обратной ситуации – ослабить натяжение тросика.

Конструкция системы SIS Index такова, что отрегулировав переключение на двух звездах, автоматически настраивается корректный переброс на всем пакете.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а  сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

  1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
  2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

  1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
  2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
  3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Почему произвольно переключаются передачи

Причиной такого явления может быть состояние тросика, который проходит под кареткой рамы велосипеда. При педалировании, рама под нагрузкой изгибается в разные стороны. Эти деформации влияют на натяжение или ослабление тросика при каждом следующем обороте педалей.

При большом трении тросика на определенном участке происходят односторонние рывки — натяжение тросика, при котором он не возвращается назад во время противоположного движения педалей. Лучшее средство решить такую проблему — смазать тросик.

Если все-таки вышеперечисленные способы не могут помочь, то необходимо применять более решительные меры. Например, чтобы движения тросика сделать предсказуемыми и правильными можно устанавливать дополнительные ролики, по которым будет проходит тросик. Это поможет устранить проблему.

Шелдон Браун

Еще посмотреть на эту тему:

Заедание звеньев цепи велосипеда. Бывает, что вы при езде на велосипеде регулярно чувствуете, что педали проскакивают или делают рывки через каждые три или четыре оборота. Это говорит о том, что возможно, в цепи вашего велосипеда имеются звенья, которые зажаты и плохо сгибаются. Чаще всего это происходит…

Проскакивание цепи велосипеда. Проскакивание цепи вызывает одно из двух не связанных между собой явлений – непосредственно проскакивание и самопроизвольное переключение передач. Главное, чтобы решить проблему, необходимо определить, что именно происходит из двух случаев…

Шаг горного велосипеда. На горных велосипедах распространенным является привод на 24 передачи. Система с набором передних звезд 42,32 и 22 зуба и кассета со звездами на 11,13,15,17, 20, 23, 26 и 30 зубьев. Такую систему с кассетой в качестве примера и рассмотрим…

Переключение передач на велосипеде. 1. Вариант. Подбор звёзд трансмиссии при езде по грязи, песку, рыхлому грунту, высокой траве, камням и при подъёме на гору – использование самой маленькой передней звезды с самыми большими задними звёздами…

Выбор передачи на велосипеде. От опытных велосипедистов очень часто можно слышать советы как выбирать передачи на велосипеде, в зависимости от условий езды. Например, в городе рекомендуется выбирать соотношение 1,6. Откуда берется это число…

Основные правила ускорения на подъеме

  1. Не рекомендуется ускорение переключателем при быстром педалировании.

Эти манипуляции приводят к износу деталей. Самая популярная ошибка начинающего велосипедиста — это редкое использование переднего переключателя.

При переключении передней трансмиссии можно легко находить оптимальную скорость, эффект от переключения идентичен с переключением задней, но при этом применяется меньше физических усилий.
Нужную скорость можно разогнать при помощи одного переключателя, потом после вхождения в ритм движения передача точнее корректируется.

Поэтому важное правило: сначала надо выбрать переднюю передачу, а потом с помощью задней трансмиссии скоординировать необходимую скорость движения. Подробное видео о технике переключения передач на велосипеде:

Подробное видео о технике переключения передач на велосипеде:

Как настроить переключение скоростей на велосипеде

Чтобы настраивать переключатели как можно реже

Для настройки велосипеда можно его перевернуть

Важно, чтобы колеса крутились свободно. Также вы можете приобрести специальную подставку под колеса, стоит она около 500 рублей и продается во многих велосипедных магазинах

Виды переключателей

Процесс настройки зависит от вида трансмиссии. Задний переключатель скорости байка может быть внешним, внутренним или комбинированным. Внутренний механизм скрыт в задней части байка, имеет от 3 до 7 звезд. Такая конструкция устойчива к интенсивной эксплуатации, прекрасно подходит для всепогодного катания. Благодаря специальным планетарным втулкам такой механизм позволяет менять скорость без воздействия на педали.

Внешние переключатели делятся на передние и задние. Они имеют невысокую цену, отличаются упрощенной конструкцией, малым весом. Такие переключатели имеют широкий выбор скоростей для установки. Однако у такой конструкции есть и немало минусов. Среди них:

  • высокий риск механического повреждения
  • быстрая порча при эксплуатации и дождь
  • высокий риск поломки при падении байка
  • невозможность смены скорости вне момента езды

Правильная работа такого механизма возможна только при езде на велосипеде, при этом важным условием является отсутствие нагрузки на педали (нельзя переключать скорости во время подъема в гору, например). Если трос, звезды и цепь в хорошем состоянии, трансмиссия будет работать без сбоев. Однако если появились неспецифические звуки, треск или постукивание, если скорости переключаются нечетко, время настроить переключатели.

Перед началом работы

Предварительно необходимо очистить все детали, убрать с них грязь и пыль. Необходимо ослабить трос, отрегулировать его и зафиксировать в нужном натяжении, смазать. Если на тросике имеются загрязнения, удалите их. Грязь может препятствовать правильному переключению. Перед настройкой переднего и заднего переключателей, необходимо проверить следующие параметры:

  • Посмотрите, имеются ли деформации в конструкции
  • Убедитесь, что рамка переключателя установлена ровно
  • Проверьте конструкцию на наличие люфтов
  • Убедитесь, что конструкция роликов не нарушена
  • Проверьте износ цепи. Измерьте цепь линейкой, установите, есть ли растягивание, перекосы.

Когда и зачем настраивать велосипед?

Всем привет! Хочу досконально пройтись по теме “Настройки велосипеда своими руками в домашних условиях”. У людей на эту тему возникает слишком много вопросов, и меня часто спрашивают, как настроить те или иные узлы велосипеда. Поэтому я решил написать полноценную статью для всех.

Когда нужно проводить осмотр?

В первую очередь, после покупки обязательно стоит проверить все узлы велосипеда, даже если покупали в магазине. В магазинах обычно не заморачиваются с настройкой, делают так, чтобы крутилось, да и ладно. Далее мы с вами разберем процесс проверки и настройки пошагово.

Во-вторых, следует производить техосмотр хотя бы раз в месяц, во избежание травм при неожиданной поломке. Лучше, конечно, осматривать велосипед после каждой покатушки. Нет-нет, осматривать каждый раз нужно лишь визуально! Не стоит перебирать всю систему постоянно! Каждый раз нужно лишь протирать пыль, грязь, убирать траву. Особенно это касается вилки и осей.

В-третьих, осмотр необходимо делать перед каждым сезоном! Это особенно важно, так как за зиму могла появиться коррозия и разъесть что-либо важное, хотя на современных велосипедах обычно такого не происходит, но пренебрегать сезонным осмотром не стоит

Зачем нужен осмотр и настройка компонентов?

При небрежном отношении к своему транспорту со временем все узлы изнашиваются. Начинают плохо работать или вообще перестают это делать. В лучшем случае, Ваш верный конь будет устало скрипеть на всю округу, тяжело ехать и плохо тормозить. А вот в худшем, в самый неподходящий момент может отвалиться важная деталь, и Вы получите травмы, хорошо, если не серьезные.

Вот для того, чтобы Ваш двухколесный конь резво скакал и хорошо работал, не издавал завывающих, страшных звуков, и нужна профилактика и настройка всех узлов велосипеда. При должном обслуживании он будет служить и приносить удовольствие, долго и счастливо.

Принцип работы

Суть переключения сводится к последовательному перебрасыванию велосипедной цепи с одной звездочки на другую. Комбинирование передних и задних шестеренок позволяет наилучшим образом распределить нагрузку на основные узлы транспортного средства. Здесь не лишним будет иметь хотя бы малейшее представление об устройстве трансмиссии.

Она состоит из комплекса взаимосвязанных элементов, среди которых можно выделить систему шатунов, каретки, звездочки, велосипедной цепи, переднего и заднего переключателей скоростей и шифтеров (их еще называют манетками).

Правильные комбинации звезд

Следует выбирать скорости в зависимости от рельефа местности и ваших физических возможностей, и так, чтобы цепь не перекашивалась. Убедиться в том, что перекосов нет, можно просто взглянув на цепь. Если она двигается параллельно рамкам переднего переключателя, то выбранная скорость является оптимальной. Перекос возникает, когда цепь находится на передней большой звезде и на задней, также большой.

Давайте посмотрим, какие сочетания звезд применимы на примере велосипеда с тремя передними звездами и восемью задними звездами. Главный принцип прост: необходимо, чтобы сочетание передних и задних звезд всегда было примерно в одной вертикальной плоскости.

Большая передняя звезда сочетается с 4-8-й задними звездами. Такое сочетание оптимально при катании по ровной дороге.

Средняя передняя звезда сочетается с 3-6-й ведомыми звездами. Это сочетание подходит, если вы катаетесь по незначительно пересеченной дороге, либо хотите дать себе более высокую физическую нагрузку при катании по ровной дороге.

Малая передняя звезда сочетается с 1-3-й задними звездами, данное сочетание предназначено для подъема в гору. В этом случае от велосипедиста требуется намного меньше усилий при педалировании, но более частое вращение педалей.

Неправильное сочетание передних и задних звезд, приводит к сильному перекосу цепи, сокращению  срока службы не только цепи, но и переключателей скоростей.

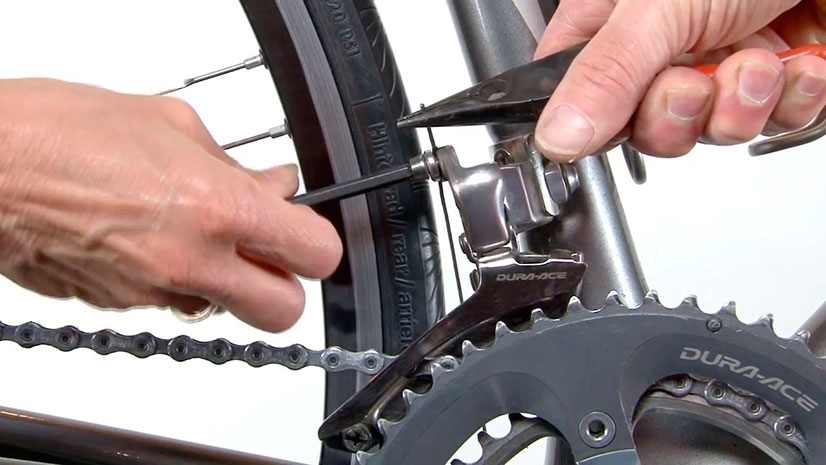

Настройка ограничений и качества перескока цепи на переднем переключателе

Следующая часть настройки трансмиссии – это регулировка переднего переключателя. Работа включает в себя отладку точности ограничений хода цепи с помощью H и L-винтов, а также скорости перехода цепи при включении передач.

Если сзади правильно было начинать с ограничителя высоких передач, то здесь сперва настраивается положение ролика со стороны низших передач:

  1. Цепь переводится в положение «низшая спереди, высшая сзади».
  2. Отцепляется трос от переключателя.
  3. Вращением винта L достигается минимально возможное расстояние цепи от внутренней рамки.
  4. Трос одевается и натягивается барабанным регулятором.

Настройка правильного ограничения винтом H отличается от L-настройки обратным положением цепи на звездах (самая маленькая спереди и наибольшая сзади) и приближением цепи к внешней рамке переключателя.

Как регулировать точность и скорость срабатывания переднего дерейлера:

  1. Спереди включаем высшую передачу.
  2. Последовательно переводим на более низкие передачи.
  3. Подтягиваем трос, если цепь идет туго и медленно.
  4. Доходим до низшей звезды и переключаем в обратном порядке.
  5. Ослабляем натяжение поворотом барабана, если цепь не переходит к высшим передачам.

Подтягивание и ослабление троса барабанным регулятором

При настройке следует добиваться быстрого срабатывания переключателя на всех звездах. Изначальное положение цепи сзади: при проверке на недостаточное натяжение – самая маленькая, а на чрезмерное – самая большая звезда.

Вот по такому простому принципу отлаживаются передняя и задняя части трасмиссии. Качественные запчасти, такие, как shimano, редко нуждаются в регулировке и долго ходят после нее. В любом случае, исправить проблему разбалансировки вполне реально своими руками без похода в мастерскую.

Заключение

В заключение можно составить небольшой список тезисов, в соответствии с которыми, ещё до набора должного опыта, можно вполне аккуратно и правильно переключать, используя следующие правила переключения скоростей:

  • переключаться только во время движения и без серьёзной нагрузки;
  • управлять велосипедом с помощью трансмиссии, а не мышечным усилием;
  • переключаться заранее, а не в последний момент, или когда «стало слишком тяжело»;
  • переключать передачи по одной и по очереди спереди и сзади;
  • не отклоняться от нормальных комбинаций звёздочек;
  • содержать велосипед в чистоте и не допускать сильного износа деталей.
