Каретка велосипеда, конструкция, назначение, инструкция по монтажу

РЕМОНТ ЗАДНЕГО КОЛЕСА: УСТРАНЯЕМ ПРОКОЛ

Для начала, стоит сказать, что ремонт заднего колеса велосипеда может быть связан и с устранением «восьмерки» на колесе или начинке втулки колеса. Однако, поскольку это специфические операции, для которых нужен определенный опыт и инструмент, они заслуживают отдельного рассмотрения, и в данном тексте описаны не будут. Ниже будет рассказано, как справиться с проколом заднего колеса, так как с таким может столкнутся каждый.

Прежде чем заняться ремонтом колеса, нужно его демонтировать. Переднее колесо снимается легко, а вот снятие заднего, для начинающего велолюбителя, может стать не такой уж и легкой задачей. Рассмотрим более детально, как демонтировать заднее колесо.

КАК СНЯТЬ ЗАДНЕЕ КОЛЕСО?

  1. Если ваш велосипед снабжен ободными тормозами, то первым делом нужно их расстегнуть. Это осуществляется следующим образом: нужно свести в кучу рычаги, к которым прикрепляются колодки, и приподнять деталь фиксирующую тросик.
  2. Теперь следует перевернуть байк седлом вниз, так, чтобы он нашел свою опору на руле и седле. Если ваш велосипед снабжен фарой или велокомпьютером, вам следует быть внимательным, чтобы не повредить их.
  3. Далее займемся ослаблением эксцентрика колеса, удерживающего колесо на раме.
  4. Займите позицию позади велосипеда. Теперь нужно немного разогнув рычажок в заднем переключателе скоростей, вытянуть заднее колесо, которое без особого труда должно подняться кверху.
  5. Все что осталось – это снятие цепи со звездочек колеса. Теперь колесо отсоединено.

СНЯТИЕ ПОКРЫШКИ

Чтобы получить доступ к пробитой камере, потребуется выполнить разбортировку и снятие покрышки с колесного обода. Чтобы провести разбортировку, потребуется некоторая сноровка, поэтому не расстраивайтесь, если это не получится у вас сразу. Происходит это следующим образом:

  1. Колесо, которое вы сняли, нужно положить кверху звездочками.
  2. Теперь потребуется снятие колпачка ниппеля.
  3. Следующим действием нужно при помощи бортировочной лопатки прицепиться к краю покрышки и вывернуться в середину колеса.
  4. После фиксации бортировочной лопатки, нужно взять другую такую же, и выполнить те же действия вдоль окружности, тем самым разбортировав колесо полностью.

Так как шину уже разбортировали, она уже легко снимается, и процесс извлечения камеры нисколько вас не затруднит.

ЗАКЛЕИВАЕМ КАМЕРУ

  1. Первым делом, нужно определить в каком месте камера прокололась. Чтобы это сделать, камеру нужно накачать и внимательно осмотреть. В месте прокола будет раздаваться характерное шипение. Это место нужно как-то пометить.
  2. Затем нужно освободить камеру от воздуха, путем нажатия язычка ниппеля.
  3. В вашем ремонтном наборе должна быть мелкая наждачная бумага, нужно взять её и хорошо потереть место, где шина прокололась.
  4. Теперь нужно нанести клеящее средство тонким слоем. Это делается таким образом, чтобы кусочек, на который нанесен клей немного превосходил заплатку по размеру.
  5. Дайте клею пару минут полежать, а потом следует произвести приклеивание заплатки, с которой заранее снята защитная пленка. Будьте внимательны, под заплатку не должны попасть воздушные пузырьки.
  6. Теперь выполните прижатие заплатки к камере, как можно сильнее и дольше.

После заклейки камеры, проведите рукой по внутренней стороне шины. Не редки случаи, когда причина прокола застряла в покрышке, и если это так, то её нужно удалить. Не забудьте про этот момент.

Вот и все, колесо отремонтировано.

Сборка и установка механизма

Установление кареточного механизма происходит обратно процессу снятия.

Во время работы важно не спутать отрезки оси: на концах или пластиковом кожухе выбиты соответствующие сторонам буквы. Каретные чаши различаются между собой резьбовой направленностью, левая с правой и наоборот

Резьба кареточного механизма и чаши смазывается тонким слоем смазочного средства для обеспечения скольжения при последующем выкручивании.

На ось крепится пластиковый кожух, в чаши укладываются подшипники: если есть разделители, то детали укладываются разделителями наружу и шариками внутрь.

Сбор механизма начинается справа: стержень оси вставляется в правую чашу с левым поворотом резьбы и вкручивается в раму до конца, идентичным способом вкручивается левая чаша с правым поворотом резьбы.

Устройство и разновидности кареток для велосипеда

Каретка велосипеда – один из узлов, без которого не обходится современный байк. Аналогично ушам, лапам и хвосту, велосипед состоит из рамы, руля, нашей «героини», колёс и трансмиссии

Это несложный узел, но к нему предъявляются очень жесткие требования по точности исполнения, установке и надёжности составляющих частей, потому для обслуживания жизненно важно знать устройство каретки

Собственно, на данный узел приходится большая нагрузка:

  • силовая – энергия педалирования, полный вес велосипедиста в случае езды на педалях;
  • абразивная – силовое воздействие, плюс нахождение узла близко к земле приводит к большому риску попадания внутрь подшипников частиц грязи, которые очень быстро приведут к разрушению ключевых элементов детали.

Картриджный тип

Этот тип кареток используется в группах нижней и средней ценовой категории от Shimano — Acera и Alivio. Их можно встретить почти на всех велосипедах до 800$, как на горных, так и на туристических. Картриджная каретка отличается от классической, своей закрытой конструкцией, в которой находятся ось и набор подшипников. Такой тип каретки ввинчивается в каретковый стакан рамы. В зависимости от класса, в ней могут применяться — шариковые, промышленные или игольчатые подшипники (например, Dura Ace BB-7700), которые могут быть дополнительно герметизированы. Использование более высокого класса подшипников, в сочетании с алюминиевым корпусом, существенно уменьшает вес конструкции, сохраняя при этом очень низкое сопротивление качению и увеличивает долговечность.

При выборе картриджной каретки, нужно обратить внимание на три важные характеристики: способ крепления шатунов, диаметр оси и ширина стакана рамы

1) Крепление шатуна

Изначально, этот тип каретки имел ось с посадочным местом для шатунов в виде квадрата. Позднее, появились шлицевые соединения — ISIS , Octalink и Power Spline , благодаря которым, существенно улучшилось качество соединения оси и шатуна, а соответственно, и жесткость конструкции. Octalink — это решение, используемое исключительно Shimano, и существует в двух версиях: Octalink V1 и Octalink V2 , которые отличаются друг от друга длиной шлица (с таким же количеством канавок) и они несовместимы друг с другом. В ответ на шимановский стандарт Octalink, SRAM разработали свой стандарт под названием ISIS , который так же используется другими компаниями, такими как FSA или Race Face. Существует также стандарт под названием Power Spline , разработанный компанией Truvativ, но он менее популярен и довольно редок.

2) Диаметр и ширина кареточного стакана рамы

В настоящее время, наиболее популярным является английский стандарт (BSA), также известный как ISO, в котором ширина каретки составляет от 68 до 73 мм, а диаметр — 1,37 дюйма. Так же есть итальянский стандарт, с шириной каретки 70 мм и диаметром оси 36 мм, который чаще всего использовался в шоссейных велосипедах, и французский стандарт, с размерами — 68 мм и 35 мм соответственно. И в итальянском и французском стандартах используется только правая резьба, что создает риск отвинчивания правой опоры подшипника во время езды. Вариант французского — швейцарский стандарт, который отличается только использованием левой резьбы справа. Наименее популярным, является стандарт Raleigh, ранее используемый в старых британских велосипедах.

Стандарты кареток:

1. Euro (евро)

2. Spanish (Испанка). Оптимальный вариант с точки зрения соотношения цены и качества. Вес конструкции небольшой. Посадочный размер под подшипник — 37мм. Подшипники или чашки запрессовываются в раму.

3. Mid

4. American (Американка). Шариковые подшипники кладутся в чашку и впрессовываются в раму. Промышленные подшипники запрессовываются в чашки. Считаются хуже, чем MID.

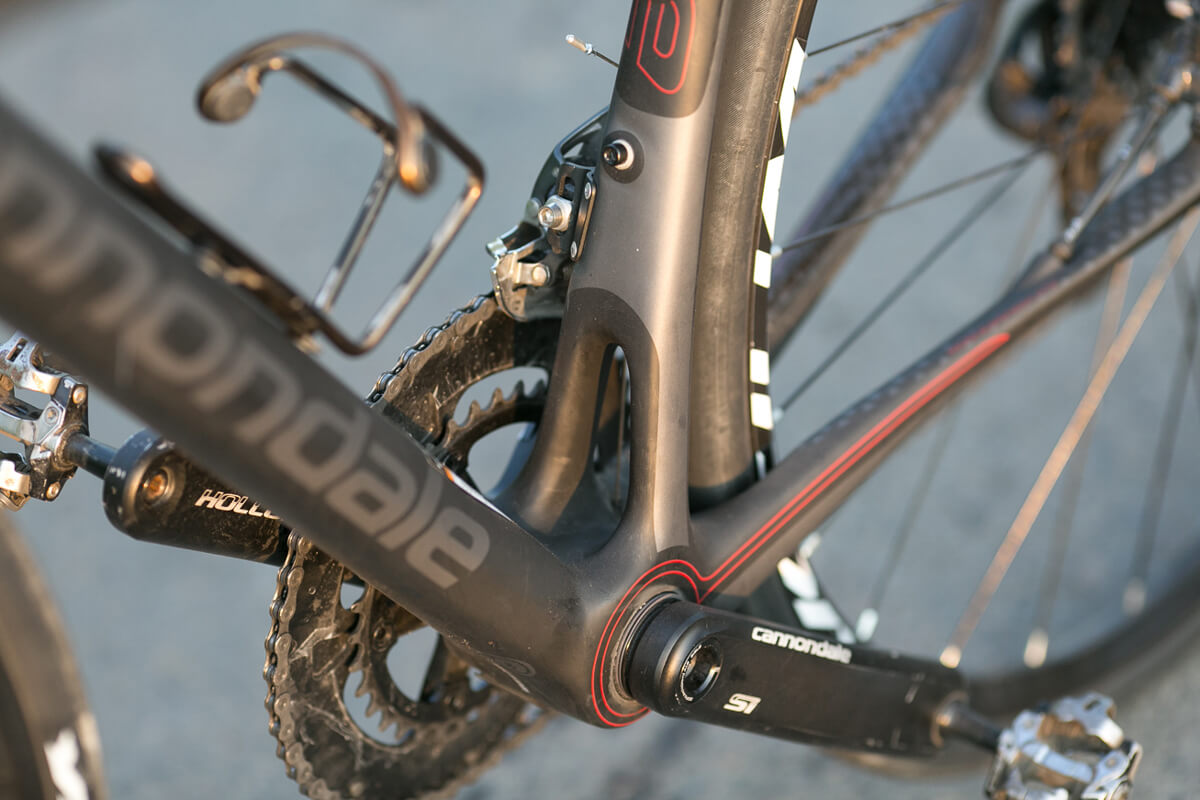

5. Bottom Bracket 30 (BB30). Новый стандарт. Внешний диаметр кареточного узла – 42 мм. В кареточный узел впрессовываются 2 промышленных подшипника.

6. Bottom Bracket Press Fit (PF30)


7. Bottom Bracket 90 (BB90).


8. Bottom Bracket 86 (BB86)

9. Bottom Bracket 92 (BB92). Аналог Bottom Bracket 86, но под ширину стакана 68 и 73 мм. На данный момент отзывы обо всех подшипниках стандарта Bottom Bracket – негативные. Причина – недостаточная толщина подшипников: они быстро изнашиваются. В современных BMX-рамах используются в основном Spanish и Mid каретки, стритовых MTB рамах – euro-стандарт, но чаще — Spanish и Mid.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Распространенные стандарты

Так как существует много разных вариантов соединения шатунов с валом велокаретки велосипеда, разберем самые распространенные из них.

Под клин

Данный вариант состоит из оси с пазами, а через них проходят клинья и вставляются в шатуны. Каждый из клиньев с одной стороны закрепляется на паз, с другой – гайкой. Существуют стандарты, которые не могут заменять друг друга. В них разный угол исполнения клина, хотя внешне размер может выглядеть одинаковым.

Под квадрат

SQR – это известный тип оси, где конусообразные концы вала имеют квадратное сечение. На них надеваются шатуны велосипеда. Каретка одна из самых массовых среди бюджетных велосипедов. Она имеет три стандарта, они взаимозаменяемы не полностью. Различия в длине и углах конуса.

Octalink

Octalink, это картриджная велокаретка с круглым валом. Полая ось имеет на концах 8 шлицов. Такая конструкция позволяет уменьшить вес и повысить прочность. Этот вариант подходит для систем велосипедов производителя Shimano.

ISIS Drive

ISIS Drive — шлицевой вариант для велосипедов от многих брендов — Race Face, Truvativ, Bontrager, FSA. Данная велокаретка дает прочное соединение и высокую надежность.

Howitzer

Конструкция так же шлицевая, от Truvativ. Для продления срока службы подшипников, их увеличили и вынесли за основу самой каретки. Эту конструкцию применяют в изготовлении велосипедов для экстримезды.

Hollowtech II

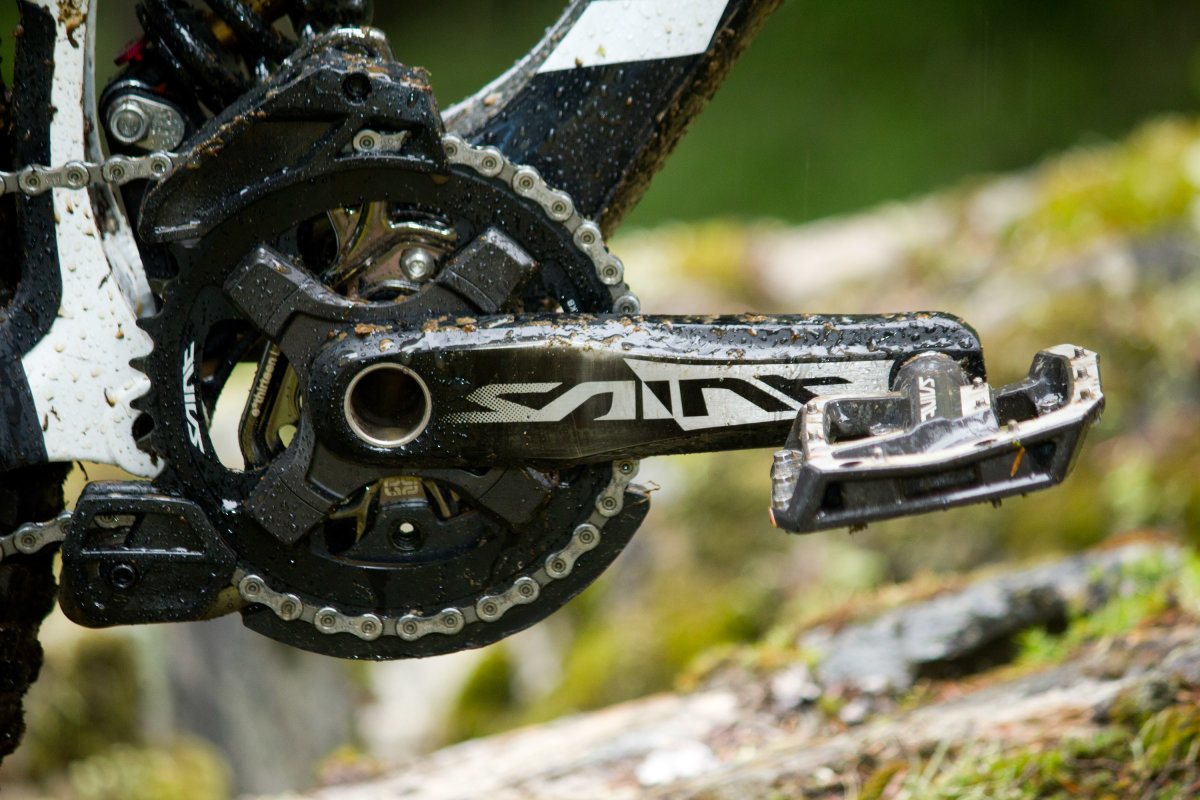

Hollowtech II разрабатывала Shimano для сборок уровня XTR, Saint и ХТ. Она имеет сплошную систему каретки с шатунами, монтаж их проводят с одной стороны велосипеда. Этот компактный тип с повышенной жесткостью, имеет меньший вес, большой срок службы.

Giga X Pipe

Аналогичен Hollowtech II, система крепления у них одинакова. Но Giga X Pipe производит Truvativ. Поэтому шлицы у этих двух вариантов не совпадают.

Из самых распространенных стандартов по компоновке можно назвать следующие:

  • Испанка – хороший вариант качества и стоимости, модель легкая. Размер на 37 мм, подшипники или чашки запрессовываются внутрь рамы велосипеда;
  • ВВ90 – аналогичен Испанке, но вал имеет 24 мм.;
  • MID имеет различие с Испанкой в размере посадки – 41 мм. Данный вариант более тяжелый, но и надежный;
  • ВВ86 – аналог MID, ширина стакана в двух вариантах 68 и 70 мм. Модели производятся с подшипниками внутренними и выносными;
  • ВВ92 – аналог ВВ86, но для размера стакана на 73 и 68 мм. Этому типу приписывают скорую изнашиваемость;
  • ВВ30 – является стандартом — новинкой велокаретки, где подшипники впрессованы в узел, диаметром – 42 мм. Используют для горных байков;
  • Американка – представляет собой впрессованную в раму велобайка чашку с уложенными шариковыми подшипниками, а промышленные аналоги – запрессовываются. Этот тип считается по качеству ниже, чем MID.
  • Евро – в раму велосипеда монтируются чашки с подшипниками по резьбовому соединению. По виду резьбы каретки различают английские (левая/правая), итальянские (правая). Вал в картриджной каретке Евро вмещает подшипники – это уже устаревший вариант конструкции;
  • PF30 – две чашки без резьбы с подшипниками. Модели выпускаются выносными или внутренними. Размер кареточного стакана по стандарту – 46 мм.

Из чего состоит велосипед?

Итак, из чего же состоит и какие простые механизмы входят в состав велосипеда:

  • Велосипедная рама
  • Верхняя трубка рамы
  • Головная трубка рамы
  • Нижняя трубка рамы
  • Подседельная трубка
  • Седло
  • Подседельный штырь
  • Руль
  • Вынос руля
  • Рулевая колонка
  • Грипсы на руль
  • Рукоятка тормозного привода
  • Переднее колесо
  • Передний тормоз
  • Фиксатор троса
  • Передняя вилка
  • Передняя втулка велосипеда
  • Заднее колесо велосипеда
  • Задний тормоз
  • Гайки крепления колеса
  • Комплект звездочек задней втулки
  • Трос переключателя передач
  • Задний переключатель
  • Перо задней вилки
  • Обод
  • Спицы
  • Шины
  • Вентиль
  • Передний переключатель
  • Ведущая звездочка
  • Шатуны
  • Каретка
  • Педаль
  • Цепь

Установка

Инструменты, которые могут потребоваться для монтажа:

  • выжимка шатуна или же шестигранный ключ на 8 мм;
  • среднего размера молоток;
  • плоская отвертка;
  • рожковый ключ на 36 мм;
  • разводной или же газовый ключ;
  • кареточный съёмник.

Не стоит забывать, что параметры используемых приспособлений могут изменяться в зависимости от типа устанавливаемого элемента. Пошаговая инструкция демонтажа старого кареточного узла:

  1. Велосипед тщательно очищается от грязи, чтобы позже она не попала в резьбовые соединения.
  2. Далее снимается шатун со стороны звездочек. Аккуратно, во избежание повреждений, поддеваются пластиковые заглушки, находящиеся на болтах. Они снимаются с помощью выжимки, шестигранника на 8 мм или же головки на 14 мм. После этого выжимка вкручивается в резьбу, а затем зажимается двигающая толкатель гайка.
  3. После снятия шатуна съемник каретки примеряется к шлицам его чашки. Бывают случаи, когда он не подходит и зацеп плохой. В такой ситуации применяется болт М8 следующим образом: на него надевается несколько гаек так, чтобы они свободно перемещались. После проделанных операций съемник фиксируется в шлицах путем вкручивания штифта в кареточный узел.
  4. Как только съемник прикреплен, по часовой стрелке выкручивается чашка. Когда резьба начинает поддаваться движению, аккуратно выкручивается болт.
  5. Далее из кареточного стакана демонтируется сам узел, а вместе с ним и левый шатун.
  6. По необходимости можно выкрутить стакан и с левой стороны, делается это по точно такому же алгоритму.

Тщательно очистить велосипед от грязи, исключив ее попадание в резьбовые соединенияСнять шатун со стороны звездочек и пластиковые заглушки, находящиеся на болтахС помощью специального ключа вывернуть из рамы левую чашку-адаптерВынуть левую чашкуВставить в пазы съемник каретки и ключ с длинной рукояткой и вывернуть из рамы правую чашкуВынуть картридж или правую чашку с осьюИз разборной каретки вытащить подшипники, убрать тряпочкой старую смазку и промыть все детали в растворителе

Когда старая велосипедная каретка удалена, устанавливается новая по алгоритму, обратному данному:

  1. Если был выкручен левый стакан, то устанавливается новый.
  2. В кареточный стакан монтируются исправная каретка и левый шатун.
  3. Вкручивается болт. Против часовой стрелки, с помощью съемника, устанавливается чашка.
  4. Выжимкой, шестигранником или головкой вкручивается фиксирующий болт.
  5. Устанавливается шатун, находящийся со стороны звездочек.

Если объединить всю представленную информацию, можно сделать следующие выводы:

  • кареточный узел — наиважнейшая часть всей системы на велосипеде;
  • для продолжительной работы данная система велосипеда требует должной очистки и смазки;
  • для разных видов велобайков подходят разные типы и размеры кареток;
  • демонтировать и установить новый узел можно как самостоятельно, так и в специализированном центре;
  • существуют различные виды велосипедных узлов;
  • размеры кареток зависят только от типов велобайков.

Невозможно ответить на вопрос: какая модель лучше — интегрированная каретка или неинтегрированная, ведь с разными типами велосипедов совместимы разные узлы. Но представители низкой ценовой категории прослужат явно меньший срок, чем более дорогие. Именно в этом вопросе стоимость равняется качеству.

Кареточный узел — одна из наиболее важных частей всей системы на велосипедеПродолжительную работу данного элемента обеспечат регулярная очистка и смазкаТип и размер каретки подбирается в соответствии с видом байка

Каретка велосипеда: где находится, функции, как снять :

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Конструкция каретки

Каретка на велосипед состоит из четырёх частей:

  1. Корпус – основная часть каретки, на которую крепятся подшипники, в которые заводится ось, и на которой размещается чашка.
  2. Чашка – элемент для крепления устройства в стакане. В зависимости от стандарта и типа крепления, либо запрессовывается, либо особенным образом вворачивается в раму.
  3. Ось каретки – подвижная часть, находящаяся внутри корпуса, которая может свободно вращаться. Заканчивается местами крепления шатунов. Является одним из источников типизации по типу шатунов.
  4. Шлицы или места крепления шатунов.

К системе каретки можно отнести место её крепления. Это элемент рамы, называемый кареточным стаканом.

Таким образом, каретка у велосипеда – достаточно простой и небольшой по размерам элемент, который, правда, может быть достаточно высокотехнологичным и дорогим.

Картриджная компоновка с квадратным креплением шатунов

Снимаем каретку: подробная инструкция

В конструкции каретки могут присутствовать насыпные подшипники, которые могут рассыпаться по всему помещению. Вам, конечно, может повезти и производитель вашего велосипеда при сборке использовал неразборный картридж, но подстраховаться не помешает в любом случае.

Важный инструмент, который обязательно должен быть под рукой, — это выжимка шатуна. Конструкция этого инструмента состоит из двух частей: правая используется для работы с шатуном, а левая необходима для того, чтобы снять фиксирующий болт шатунов.

Начинаем с отвинчивания затягивающих болтов. Найти их можно на конце кареточного вала. Для этого этапа потребуется педальный ключ. Некоторые производители закрывают винты при помощи пластиковых заглушек, которые можно легко поддеть любым подручным инструментом. Для следующего этапа понадобится выжимка шатунов, при помощи которой потребуется до упора закрутить съёмник со стороны резьбовой части в шатун

В этом процессе важно выполнять поступательные движения без прикладывания излишнего усилия, чтобы не было сорванной резьбы. С кареточной оси снимаем шатун, после чего тщательно насухо протираем все посадочные места, освобождая их от остатков старой смазки и собравшегося мусора

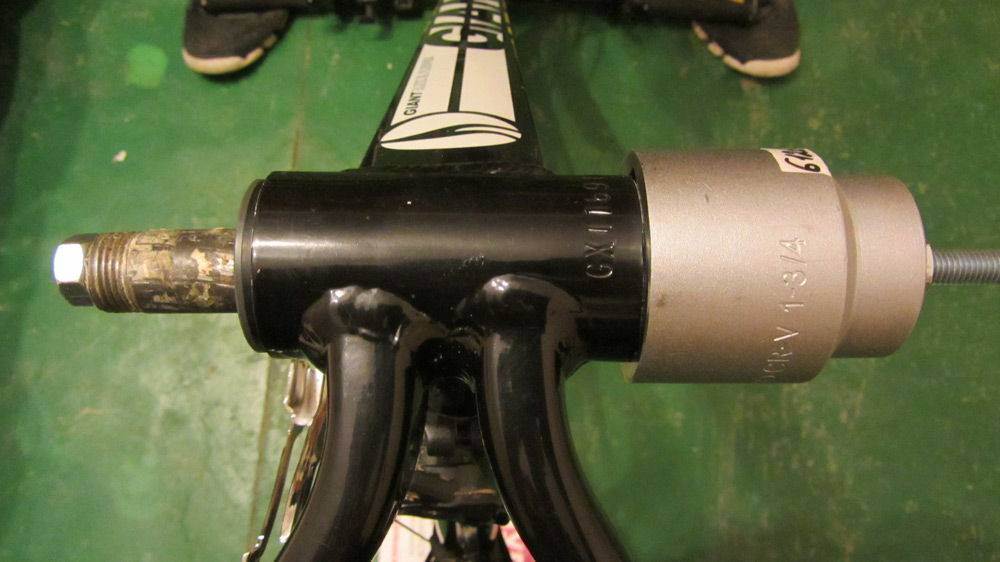

Теперь можно снять и саму конструкцию каретки. В этом деле очень помогает съёмник, который предназначен именно для вашей модели механизма. Снятие каретки осуществляется обязательно с левой стороны, которую можно определить по отсутствующим звёздам на шатуне. Взяв в руки съёмник, его необходимо вставить в шлицы кареточного механизма с левой стороны, а разводной ключ при этом вращается против движения часовой стрелки

В этом процессе нужно следить за тем, чтобы съёмник не перекашивался во время работы с чашками на каретке. В результате неаккуратной работы можно повредить и сам съёмник, и чашку. Теперь можно переходить на другую сторону. Действия аналогичны описанным выше, за исключением направления откручивающих движений — по направлению часовой стрелки.

Работа по снятию каретки считается завершённой. Если планируется совершение замены, то просто на место старого механизма устанавливается новый. В случае проведения технического обслуживания и профилактических действий необходимо провести замену подшипников.

Раз уж вы решились разобрать этот сложный и деликатный механизм, то заодно и на кареточный стакан обратите внимание. На его поверхности может присутствовать посторонний мусор, который потребуется удалить

Основные составляющие дорожного велосипеда

Стандартная схема дорожного велосипеда выглядит следующим образом. Различия заключаются только в наличии или отсутствии ручных тормозов, ручного насоса, звонка и бардачка для инструментов:

Рассмотрим все эти компоненты подробнее. Начнем с руля. Он фиксируется к рулевой колонке с помощью затяжного болта и прокладок. Эти два компоненты могут износиться достаточно быстро. Поэтому желательно беречь руль от воды и пыли, которые отрицательно сказываются на системе.

Поскольку дорожный велосипед бывает двух типов – шоссейный и городской – руль может иметь различную форму. От типа велосипеда также зависит наличие ручек для переключения передач или ручных тормозов.

Рулевая колонка функционирует благодаря сложной конструкции: контргайки, кронштейнов тормоза, конуса и подшипников, нижней и верхней чаши. Они отвечают за своевременный и легкий поворот руля.

Второй важный элемент велосипеда – это каретка. Именно от нее зависит, сколько усилий приложит велосипедист, чтобы устройство ехало. На каретке держится цепь. Структура каретки следующая: контргаечное кольцо, левая и правая чашка, обойма для шариков, собственно шарики. В некоторых моделях могут быть дополнительные прокладки. Зачастую, чтобы добраться до каретки, велосипедисту нужно снять ось шатуна, выбив два клинка. Шатун должен быть всегда смазанным.

Цепь отвечает за скорость движения велосипеда, своевременное торможение. Цепь натягивается с учётом параметров скорости и мягкости движения

Если она сильно загрязнена или вытянута, владелец велосипеда должен обратить особое внимание на это устройство дорожного велосипеда – и провести ремонт или очистку. Укорачивают цепь путем удаления одного звена. Применяют для этого гайку и молоток

Смазывают цепь керосином, автолом

Применяют для этого гайку и молоток. Смазывают цепь керосином, автолом.

Педали – следующая составная часть дорожного велосипеда. Они могут иметь различную форму: овальную, квадратную, прямоугольную. Педаль дорожного велосипеда должна свободно вращаться. Она закрепляется на шатуне и фиксируется благодаря резьбе. Правая педаль имеет правую резьбу, а левая – левую. Именно это отличие позволяет не перепутать педали во время монтажа.

Следующее составное устройство дорожного велосипеда – это седло, которое фиксируется к подседельной трубе с помощью замка. Мягкость седла зависит не только от материала, но и от качества амортизирующих пружин. Они должны быть прочными и выдерживать вес человека. В шоссейных велосипедах седла могут встречаться без пружин.

Любая схема дорожного велосипеда включает в свой состав щитки для колес. Они крепятся к раме и втулке с помощью гайки. Главная задача щитка – защитить велосипедиста от воды, грязи, пыли и камней, которые могут отскочить от колес.

Теперь поговорим про переднее и заднее колеса. Это два одинаковых и в то же время отличимых друг от друга компонентов дорожного велосипеда. Изначально рассмотрим саму конструкцию колеса. В ее составе – следующие компоненты:

  • втулка,
  • обод,
  • спицы,
  • покрышка,
  • камера.

Простая втулка имеет следующую конструкцию. Она изготавливается из титана, алюминия и стали.

Передняя втулка – самая простая. На неё отводится минимум нагрузки. Задняя втулка имеет дополнительный барабан для тормозного ротора. Поэтому переднее и заднее колесо отличаются друг от друга, хотя количество спиц, камера и покрышки могут быть одинаковыми.

Покрышки для дорожных велосипедов имеют стандартный размер – 28 дюймов. Некоторые шоссейные модели могут иметь 29-дюймовые покрышки.

Все остальные компоненты, которые не учтены в обзоре, имеют те же характеристики, что и в других типах велосипедов (например, горных) и должны быть изучены при покупке конкретной модели.

Настройка переднего переключателя

  1. Устанавливаем на велосипеде самую низшую передачу – маленькая звезда системы спереди и большая звезда кассеты сзади.
  2. Ослабляем болт фиксатора и высвобождаем трос.
  1. Закручиваем до упора винт натяжения троса на манетке.
  1. С помощью винта L нужно добиться чтобы рамка переднего переключателя скоростей со стороны велосипеда находилась максимально близко к цепи, но не тёрлась о неё при вращении педалей.
  1. Натягиваем тросик рукой и зажимаем с помощью фиксатора.
  1. Одной рукой крутим педаль так, чтобы заднее колесо вращалось, второй переключаем передачу на манетке. Если цепь не заскочила на следующую звезду, то постепенно выкручиваем винт натяжения троса на манетке, пока это не произойдёт. Пробуем переключаться вверх-вниз и, в случае необходимости, немного корректируем положение винта натяжения.
  2. Устанавливаем на велосипеде самую высокую передачу – большая звезда системы спереди и маленькая звезда кассеты.
  1. C помощью винта H нужно выставить рамку переключателя так, чтобы с внешней стороны между ней и цепью было минимальное расстояние. Но при движении цепи, они не должны скрести друг о друга. И ограничение не должно мешать переключению на большую звезду системы.

Обслуживание каретки велосипеда

Каретка – это подшипниковый узел велосипеда, обеспечивающий соединение системы шатунов с рамой. Благодаря имеющимся внутри каретки подшипникам осуществляется свободное вращение системы. Через каретку крутящий момент от педалей передается к велосипедному колесу.

Каретка находится в кареточном стакане рамы, куда ее либо ввинчивают, либо запрессовывают. Из-за того, что кареточный стакан размещен в самой нижней части велосипеда (между нижней трубой и на пересечении нижних велосипедных перьев), сама каретка сильно подвержена загрязнению. Такое негативное внешнее влияние со временем сказывается на ее работе: возникают «похрустывания», щелканье, люфт, заклинивания. Чтобы предотвратить эти негативные последствия и исключить возможность выхода каретки из строя необходимо регулярно проводить ее техническое обслуживание.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
