Ниппель велосипедный, особенности, разновидности, советы по выбору

Особенности ниппелей

Различия в материале

Если велосипед хорошего качества, вряд ли в камере будет установлен дешёвый ниппель. Скорее всего, производитель позаботится о добротных составляющих, к примеру, установит клапан, сделанный из металла с предусмотренной для удобства резьбой. Во избежание смещения или утапливания во время накачивания, на такие виды ниппелей сверху на резьбу накручивается закрепляющая гайка.

В бюджетных ободьях приспособление состоит из резины, которая с течением времени может изменить свою форму и стать причиной повреждения отверстия в колесе.

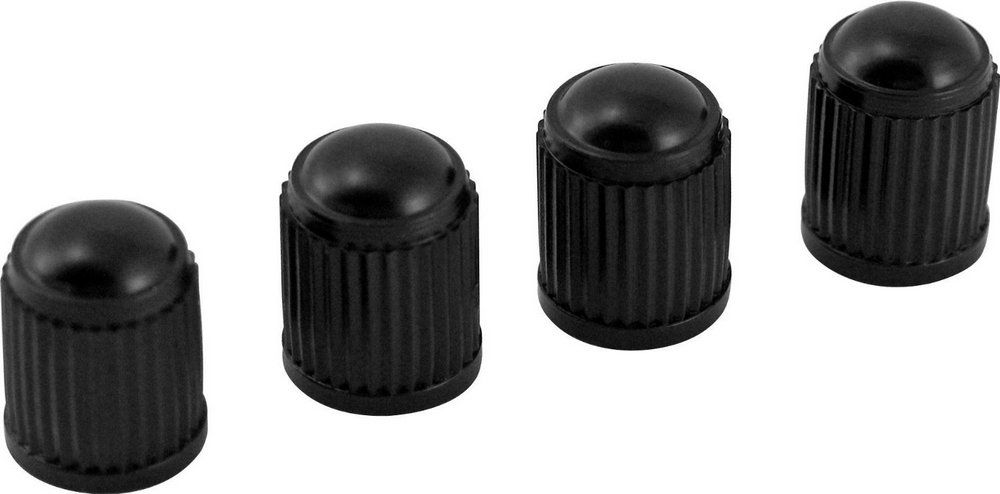

Функции колпачков

Колпачки для ниппелей защищают от грязи, механических нагрузок, задерживают воздух

В комплекте к зажиму всегда идёт колпачок. Не стоит недооценивать функциональные особенности этой миниатюрной детали:

• закрывает зажим от грязи;
• способствует задержке воздуха, который может проникнуть наружу сквозь резиновую трубку;
• надёжная защита от механических нагрузок.

Будьте осторожны в обращении с колпачками — не прилагайте все свои усилия, чтобы поставить их на нужное место, эксперименты чреваты порчей приспособления и невозможностью пользоваться велосипедом до покупки другого.

В последнее время набирает обороты тюнинг для велосипеда — велосипедисты любят похвастаться своими наработками в украшении двухколёсного друга. Некоторые считают такие эксперименты вычурными и лишними, но специалисты с этим мнением готовы спорить. Практически все цветные и яркие колпачки для ниппелей оснащены подсветкой, которая выручает велосипедиста во время езды на велобайке в вечернее время суток. Не заметить мелькающие в темноте на трассе огоньки сложно.

https://youtube.com/watch?v=0MfWjOu1TMw

Немного истории

Велосипедным ниппелем называли уже отошедшие от дел Dunlop. В качестве обратного клапана в них была использована резиновая трубка, а диаметр резьбы был гораздо меньше автомобильных вариантов. Для накачивания камеры с таким ниппелем нужен был или велосипедный насос, или приходилось снимать насадку с автомобильного и держать трубку руками. В продаже уже давно нет камер с вело ниппелями такого типа, так что с проблемой накачивания Dunlop вряд ли придется столкнутся.

Но набирающий популярность вариант Presta тоже меньше автомобильного ниппеля, при этом еще и заметно более хрупкий. Накачать колесо с таким клапаном обычным автомобильным насосом не получиться. Необходим либо переходник, либо велонасос. Практически все современные велонасосы сделаны с учетом двойного использования – и с Presta, и с автониппелем. Для этого в насосе откручивается гайка в том месте, где входит трубка ниппеля, и переворачивается внутренняя пластмассовая проходная втулка. Стопорная гайка закручивается обратно и насос готов к работе.

Автомобильный ниппель для велосипедов используется в самых ходовых моделях средней ценовой категории. Они шире чем Presta, тяжелей, но более неприхотливы. Для накачивания автониппеля можно использовать обычный автомобильный насос и даже слабые автокомпрессоры, подключаемые к бортовому питанию автомобиля.

Размеры вентилей

Решая какой выбрать ниппель стоит учитывать – размер может быть разным. В первую очередь следует смотреть на длину. В продаже можно найти следующие размеры (миллиметры):

• 33;
• 42,5;
• 48,5;

Выбирая вентиль по размеру стоит учитывать используемый диск, только так можно решить какой лучше. Помимо этого, стоит учитывать диаметр, в продаже можно найти вентили для ширины (миллиметров):

• 11,3;
• 15,7.

Чтобы правильно подобрать деталь следует смотреть на маркировку. Тогда ваша резина получит наиболее подходящий вентиль. Перечислим основные разновидности.

• Предназначен для литых дисков. Недостатком считается быстрое стравливание воздуха при повреждении.
• Самый распространенный вариант. Хорошо выдерживает давление в 4,5 атм.
• Предназначен для мопедов и мотоциклов. Имеет уменьшенный размер.
• Большой вентиль. Предназначен для стальных дисков. Имеет увеличенную длину штанги. Удобен в эксплуатации, нет необходимости снимать декоративную накладку, чтобы подкачать шину.
• Предназначен для коммерческого транспорта. Выдерживает давление до 7 атм.

Иногда можно встретить в маркировке дополнительную букву «C». Она обозначает хромированный корпус детали.

Разновидности

Не так много видов этого устройства создано разработчиками велосипедной техники. Один из них был сконструирован американским изобретателем Шредером Августом, этот ниппель ставят на:

• велосипедные шины;
• на велосипедные вилки и амортизаторы;
• на автомобильные шины.

Конструкция этого ниппеля включает в себя цилиндрический корпус, в который вкручивают клапан, под действием пружины он перекрывает воздух. Такой тип используется даже в холодильных установках для того, чтобы при необходимости понижать давление.

Джон Данлоп создал ниппель собственной конструкции, представляющий из себя корпус с внешней резьбой. Внутри корпуса штуцер, в нем два отверстия — входное и выходное, через этот клапан и закачивается воздух в камеру велосипеда. Сверху клапан фиксируется специальной гайкой.

На спортивных велосипедах, гоночных и шоссейных, у которых используются колеса без камер, ставят клапаны под названием Presto. Особенности таких устройств следующие:

• нет пружины, которая запирает сам клапан;
• присутствует контргайка, она закрывает золотник.

Удержание воздуха происходит под давлением того воздуха, который поступает из шины. Для того чтобы спустить воздух достаточно просто нажать на выступающую часть клапана. Такая конструкция позволяет быстро накачать камеру, даже с помощью маломощного ручного насоса.

Это устройство широко применяется не только на велосипедных и автомобильных колесах, но и в:

• спортивных мячах;
• спасательных жилетах и плотах;
• надувных матрасах.

Последнее время ниппель находит применение и в сельском хозяйстве, где разводят птиц или кроликов. Система используется для того, чтобы устроить поилку для животных и состоит из ёмкости и трубки, на конце которой ниппельное устройство. Птица клювом, а кролик мордочкой надавливают на поверхность клапана и в поилку поступает вода.

В быту и сфере коммуникативного общения «система ниппель» носит нарицательный характер, для обозначения чего-то надежно работающего, но при этом внешне выглядящего очень громоздко, хотя функцию имеет только одну – спускать воздух.

Колпачки на ниппеле

Велосипедный ниппель всегда дополняют специальным колпачком. Этот элемент выполняет несколько важных функций:

1. Защита клапана от попадания пыли, грязи.
2. Удержание воздуха, который может выходить наружу через резиновую трубочку.
3. Снижение механических нагрузок, приходящихся на ниппель.

При обращении с колпачками необходимо соблюдать осторожность, нельзя прилагать большие усилия при закручивании, иначе приспособление может выйти из строя. Отдельного внимания заслуживает оформление этих маленьких элементов, которые способны изменить внешний вид велосипеда. Выделяют следующие разновидности:

Выделяют следующие разновидности:

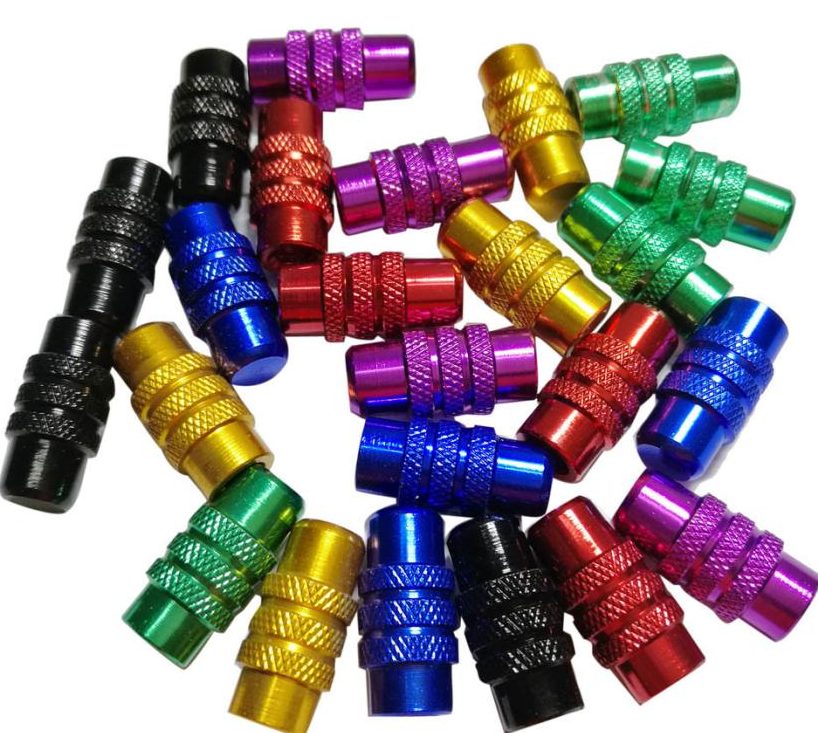

1. Декоративные. Встречаются самые разные конфигурации колпачков: полукруглые, прямоугольные, в виде елочки, черепа, кубика, свечки или даже гранаты. Самые популярные расцветки: белые, желтые, красные, зеленые, синие. Необычные формы типа креста, звездочки не слишком практичны в эксплуатации, поскольку выступающие элементы задевают траву, грунт, камни, что приводит к поломкам.
2. С подсветкой. Катание в темное время суток — довольно опасное занятие. Помимо использования светоотражателей, фонарей и прочих элементов можно дополнить колеса велосипеда светящимися колпачками. Самый простой вариант — светодиодные изделия, которые накручивают на ниппели. Длина моделей варьируется в пределах 2–8 см, диаметр 8–10 мм. Функционируют они от батареек, одного заряда хватит на 100 часов бесперебойной работы.

Светодиодное устройство может быть одноцветным либо многоцветным. Первые имеют стандартный вид, оснащены встроенным датчиком движения. Включается колпачок сразу же, как только колесо начинает вращаться. Особенно привлекательно выглядит подсветка при езде на большой скорости.

Многоцветные колпачки оснащены блоком управления, представляют собой довольно сложные конструкции. Расцветки и режимы свечения настраивают дистанционно. Во время катания изделия формируют необычные узоры, надписи, рисунки. Включаются и выключаются устройства при помощи радиоканала.

Световые колпачки можно устанавливать на любые виды зажимов. Некоторые модели оснащают специальными переходниками, другие — двумя вариантами резьбы. Широкую устанавливают на Schrader, узкую на ниппель Presta или Dunlop. Лучшие производители аксессуаров для велосипедов: KELLYS, SKS, GIYO, CONTINENTAL, Cyclotech, ODI Longneck.

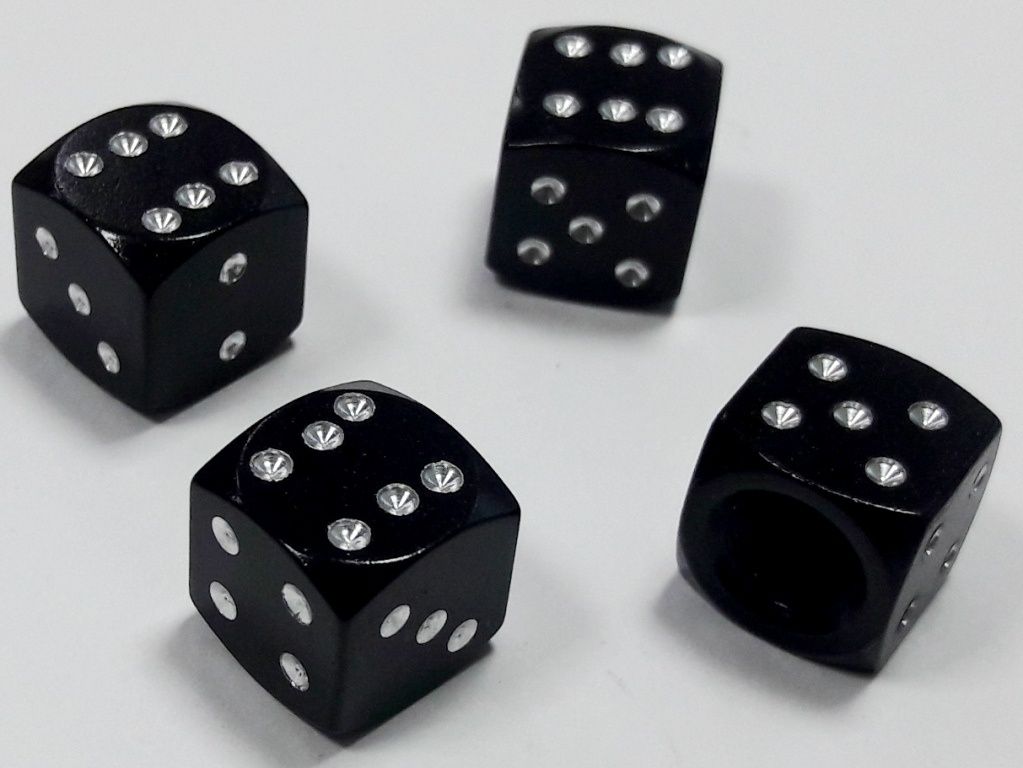

Декоративные цветныеДекоративные со стразамиС подсветкой

Ремонт ниппеля своими руками

Конструкция всех современных ниппелей надежна и практически не выходит из строя. При поломке, как правило, воздух выходит резко.

При этом можно отметить следующие наиболее распространенные проблемы:

1. Внутренний отрыв запирающей части ниппеля от штока или удаление штока под давлением воздуха. Зачастую случается при неаккуратном накачивании воздуха, а страдают зачастую шоссейные варианты исполнения, так как они более хрупкие, чем автомобильные.
2. Срыв ниппеля с места вклеивания. Происходит также при неаккуратном накачивании колеса или при езде с приспущенными колесами.

Конструкция ниппелей цельная, как правило, ремонту не подлежит. Их стоимость невелика и проще приобрести новый. Но что делать, если проблема возникла в дороге?

При срыве устранить проблему можно только путем вулканизации – изменение молекулярной сетки материла при помощи химического процесса для придания определенных свойств. Провести ее можно только при наличии определенных материалов и инструментов и в дороге это не сделаешь. А вот решить первую проблему можно.

Временно устранить неисправность ниппеля можно следующим образом:

1. Берем самую маленькую латку из комплекта.
2. Разрываем платку на 4 части.
3. В колпачок, без которого решить проблему нельзя, запрессовываем кусочек латки и для создания гидрозатвора в колпачок добавляем каплю воды.
4. Затем накачиваем колесо и после накачивания накидываем колпачок, закручиваем его.

Конструкция ниппеля неразборная, составные части редко можно найти в продаже по отдельности

В рассматриваемом случае важно, чтобы колпачок был целым, так как на него воздействует большое давление.

Давление в велосипедной камере

Давайте теперь рассмотрим такой важный параметр, как давление воздуха внутри камеры. Давление (bar) напрямую зависит от того, какая покрышка установлена на колесе вашего велосипеда. Чтобы камера проявляла себя лучше и прослужила дольше, то в ней необходимо поддерживать оптимальное давление.

Обычно это параметр указан на самой покрышке и может выглядеть в виде такой записи: 2.0 – 5.3 bar, что означает минимальное и максимально допустимое давление. Обычно для хардтейла этот диапазон от 2.5 до 3 атмосфер, а для двухподвесов давление может быть повышено до 5.

Важно помнить также, что недокачанные колеса намного проще пробить, да и накат у них становится хуже, плюс ко всему тяжелее крутить педали. Если же камеры слишком перекачать, то по бездорожью вас будет сильно трясти, а проходимость ухудшится

Поэтому выбирая оптимальное давление в колесах, также учитывайте и свой собственный вес. Чем он выше, тем соответственно должно быть и выше давление.

Виды камер и шин

С точки зрения функциональности, велосипедная шина мало чем отличается от автомобильной. Основное ее предназначение – сдерживать и защищать камеру, а также обеспечивать сцепление с дорогой. На всех велосипедах установлены шины и камеры разных стандартов.

Камеру стоит подбирать под покрышку, а последнюю под обод. Шины бывают различных размеров и толщин: от 12” для детских велосипедов, до 29” на найнерах. Для взрослых и подростковых велосипедов существуют следующие значения:

• 24” – подростковые велосипеды;
• 26” – хардтейлы для взрослых и детей;
• 5” – горные велосипеды для эндуро, трейла, даунхала;
• 28” – шоссейные велосипеды;
• 29” – найнеры, но могут быть замечены и на горных велосипедах для экстремальных дисциплин.

Диаметр камеры всегда соответствует тем же параметрам покрышки. Также на покрышки наносят разный рисунок протектора, который во многих случаях выдает производителя одним только внешним видом.

На одном велосипеде могут быть установлены шины разных размеров. Как показывает практика, такая система хороша только под одну конкретную задачу и мало подходит для повседневной езды.

Виды камер и шин

С точки зрения функциональности, велосипедная шина мало чем отличается от автомобильной. Основное ее предназначение – сдерживать и защищать камеру, а также обеспечивать сцепление с дорогой. На всех велосипедах установлены шины и камеры разных стандартов.

Камеру стоит подбирать под покрышку, а последнюю под обод. Шины бывают различных размеров и толщин: от 12” для детских велосипедов, до 29” на найнерах. Для взрослых и подростковых велосипедов существуют следующие значения:

• 24” – подростковые велосипеды;
• 26” – хардтейлы для взрослых и детей;
• 5” – горные велосипеды для эндуро, трейла, даунхала;
• 28” – шоссейные велосипеды;
• 29” – найнеры, но могут быть замечены и на горных велосипедах для экстремальных дисциплин.

Диаметр камеры всегда соответствует тем же параметрам покрышки. Также на покрышки наносят разный рисунок протектора, который во многих случаях выдает производителя одним только внешним видом.

На одном велосипеде могут быть установлены шины разных размеров. Как показывает практика, такая система хороша только под одну конкретную задачу и мало подходит для повседневной езды.

Совместимость

• Камера с ниппелем Dunlop без каких-либо дополнительных манипуляций легко устанавливается на обод со Schrader отверстием.
• На ниппелях  Dunlop и Presta оконечная резьба одинакова, поэтому их колпачки и насосы всегда совместимы.
• Практически все велосипедные насосы совместимы с Schrader и Presta.
• С помощью гайки-переходника можно использовать автонасосы под Schrader с ниппелем Dunlop и Presta.
• Существуют специальные пластиковые вкладыши для монтажа велосипедных камер с ниппелем Presta в обод с отверстием Schrader.
• Обод с внутренней шириной от 17 мм для ниппеля Presta может быть рассверлен под Schrader 8-мм сверлом, с дальнейшей обработкой краев отверстия круглым надфилем.

Ну что же, теперь вы вооружены знаниями и можете смело отправляться в магазин за новой камерой для своего любимого велосипеда. И не стоит экономить на хорошей камере, т.к. это сэкономит вам время на латание мелких проколов. Напоследок хотим вам пожелать лишь «ни гвоздя, ни бутылочного осколка»!

Переходники насос-ниппель

Определенную сложность представляет накачивание велокамеры с Данлоп-ниппелем при помощи ручного автомобильного насоса или автокомпрессора, предназначенного под камеры с т.наз «автомобильным ниппелем» типа Шрадер. Эта услуга часто бывает востребована велосипедистами при движении по автодорогам (шоссе), вдоль которых имеются автомастерские, оснащенные компрессорами.

В принципе, любую велошину можно накачать от компрессора через шланг с манометром, подавая воздух кратковременно и контролируя давление в камере. Однако, если у вас велокамеры с Данлоп-ниппелем, то здесь не обойтись без адаптера Шрадер-насос – Данлоп-ниппель. Такие переходнички китайского производства показаны на фото ниже.
Накручиваются они на ниппель со снятой накидной гайкой. Камера затем может эксплуатироваться без нее, роль гайки будет исполнять сам переходник. По отзывам велосипедистов, уже применявших эти изделия, качество их весьма неплохое. Материал – латунь, толщина стенок достаточная, имеются резиновые уплотнения. И главное, стоимость комплекта из четырех переходников под разные варианты комбинаций насосов и ниппелей не превышает одного доллара!

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

• Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
• Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

Выражение «изобретать велосипед» носит в русском языке негативный оттенок и означает занятие ненужным делом, усложняющим жизнь. Современный байк – сложное высокотехнологичное изделие, его конструкция содержит много деталей, делающих честь человеческой фантазии и инженерному таланту. Велосипедный ниппель – устройство, с которого началась и часть автомобильной истории. Первым транспортным средством на резиновых колесах был именно велосипед.

Разновидности изделия

В настоящее время популярностью пользуются три типа велосипедных ниппелей: Dunlop, Schrader, Presta. Каждый из вариантов имеет свои особенности, плюсы и минусы:

1. Dunlop. Принцип действия устройства довольно прост. В колесо ввинчивают трубочку с диаметром 8 мм, отверстие закрывают резиновым элементом. Данная разновидность ниппелей устанавливалась на велосипеды, изготовленные в СССР, сегодня не используется. Плюсы: простота конструкции, невысокая стоимость. Минусы: недолговечная система, при повреждении элементов воздух моментально выходит из камеры, для накачивания требуется специальный насос.
2. Schrader. Наиболее востребованный тип ниппеля, используется в различных видах техники. Клапан с уплотнителем из резины полноценно закрывает отверстие. Золотник прижимается к стенкам корпуса благодаря специальной пружинке. Плюсы: простота и надежность конструкции, практичность, универсальность, возможность накачки колес обычным автомобильным насосом. Минусы: большой вес.
3. Presta. Диаметр такого клапана 6 мм, что значительно меньше по сравнению с Schrader. Обычно такой ниппель устанавливают на дорогие спортивные байки с бескамерными шинами. Плюсы: ремонтопригодность, легкий вес, изделие выдерживает давление до 12 атмосфер, что увеличивает скорость передвижения, КПД. Минусы: хрупкость, необходимость использования специального насоса.

Каждый из типов имеет свое назначение, выполняет определенные функции. Зная особенности разных видов велосипедных ниппелей, гораздо проще определиться с выбором подходящего варианта.

Покрышки с ниппелем Schrader не рекомендуется накачивать при помощи электрического насоса. Процедуру невозможно проконтролировать, поэтому существует риск разрыва камеры.

Ниппель Данлопа

Входное отверстие в ободе, в месте, где этот устаревший клапан вклеен в камеру, имеет диаметр 8 мм. По конструкции он представляет собой металлическую трубку с наружной резьбой и диаметром чуть меньшим, чем отверстие в ободе, в которую вставлен более тонкий металлический штуцер — золотник с двумя отверстиями. Сверху – это входное отверстие, через которое поступает воздух от насоса. Оно защищается от грязи специальным колпачком на резьбе. Другое отверстие в штуцере, выходное, расположено сбоку и закрывается отрезком тонкой резиновой трубки – собственно ниппелем, играющем роль одностороннего клапана. Штуцер фиксируется на входной трубке круглой гайкой.

Для того чтобы накачать такую шину, требуется переходник на велосипедный ниппель с выходным диаметром 3 мм, или штатный ретрошланг, который навинчивается на золотник. Подойдет и современный насос с переходником для ниппеля Presta.

Виды велосипедных насосов

Насосы можно разделить на следующие типы:

• Напольные или автомобильные;
• Ручные или компактные;
• Ножные;
• Электрические.

Велонасос работает благодаря поршню, который приводится в действие вручную. Поднимаем вверх — поршень втягивает воздух через отверстие в корпусе, опускаем вниз — воздух перемещается в камеру велосипеда.

Напольные насосы

Также известны как автомобильные насосы. При работе пользователь упирает основание этого агрегата в пол, наступает ногами на базу, тянет и толкает на полный ход ручку. Соединительный шланг прикручивается к камере через односторонний клапан, установленный в головку или внутри автонасоса.

Напольные велонасосы

Пользоваться таким изделием очень удобно, поскольку он имеет неподвижный упор в землю, а за его рукоятку можно взяться обеими руками. Удобны для дома, часто имеют встроенный манометр.

Материал корпуса бывает разный, популярны — пластик и алюминий. Таким насосом быстрее всего накачивается любое колесо. Также он актуален для накачки шоссейных колес с высоким давлением. Переходники под разные типы ниппеля — не проблема.

Компактный ручной насос для велосипеда

Такой насос уже можно взять с собой в дорогу. Можно прикрепить на раму, бросить в рюкзак или в карман велофутболки. Прежде всего делятся на те, что имеют шланг и те, у которых интегрирована головка.

Компактные насосы

Ручной велонасос с интегрированной головкой надежнее. Тип ниппеля также можно регулировать под presta/schredder.

Наиболее эффективны насосы двойного действия. Их поршень герметизируется с двух сторон в цилиндре и может нагнетать воздух в шину при обоих ходах – вперед и назад.

При выборе компактного насоса обращайте внимание на то, какое максимальное давление он может накачать. Это актуально, если вашим покрышкам нужно от 5 и выше атмосфер

Ножной насос для велосипеда

Эти насосы определённо не предназначены для шоссейного велосипеда. Они не создают достаточно высокого давления, нужного для нормальной работы узких дорожных покрышек. Но они хороши для больших шин низкого давления, таких как на горных велосипедах.

Ножной насос

В основном предназначены больше для автомобилей, поскольку они имеют головку лишь для Schrader клапанов. Поэтому понадобится небольшой переходник из латуни для того, чтобы использовать их на велосипедных камерах с Presta клапанами.

Электрические насосы

Воздушные 12-вольтовые компрессоры, предназначенные для автомобильных шин, также совместимы и с велосипедными покрышками.

Электрический насос

Основное преимущество электрических насосов в том, что новейшие их модели занимают меньше места, чем ручные или ножные варианты. Если есть такой в гараже — пользуйтесь на здоровье.

Виды велосипедных ниппелей

Автомобильный (AV, Shrader, Шредер,)

Имеет несколько названий, таких как американский или Шредер. Наименование связано с патентом на этот вид ниппеля, полученным американцем Августом Шредером. В велоспорте автомобильный ниппель ставят на велосипеды начального и среднего уровня, причем не только на колесах велосипеда, но и в вилках и даже амортизаторах. Диаметр отверстия в ободе – от 8 до 8,5 мм.

Dunlop

Резиновые трубки, также именуемые ниппели для таких клапанов до сих пор продают в магазинах, хотя сам велосипедный ниппель уже практически невозможно найти. Использовались на всех велосипедах, выпускаемых в СССР. Диаметр отверстия в ободе – 8 мм.

Presta (FV, SV – French или Sclaverand Valve)

Клапан у него довольно хрупкий (есть риск сломать его в спешке или при использовании некачественного насоса), поэтому обычно он сменный (можно его вывинтить).

Ниппель велосипедного колеса

Ниппелем принято называть соединительную трубку камеры колеса, оснащенную обратным клапаном. С английского языка слово Nipple переводится как сосок. Наличие этой детали позволяет произвести накачку колеса, а обратный клапан с функцией сохранения герметичности не позволит воздуху выйти из камеры.

Ниппель. Его разновидности

Принято различать 3 основных вида ниппелей, применяемых на велосипедных колесах:

1. Автомобильный (ниппель Шредера).
2. PRESTA (французский ниппель).
3. Ниппель DUNLOP.

Автомобильный ниппель

Универсальный вид ниппелей. Применяется на любых типах колес, включая автомобильные и велосипедные. Название «ниппель Шредера» получил по имени американского изобретателя Августа Шредера. По национальной принадлежности создателя его еще часто называют «американским ниппелем». Имеет следующие характеристики:

• Диаметр трубки составляет 8-8,5мм, что позволять производить накачку колеса не только велосипедным, но и обычным автомобильным насосом;
• Прочность и долговечность его эксплуатации обуславливаются простотой конструкции;
• Надежная защита от пыли и влаги обеспечивается, в том числе и защитным колпачком.

Автомобильные ниппели благодаря своей универсальности и надежности применяются практически на всех велосипедных колесах начального и среднего класса сложности.

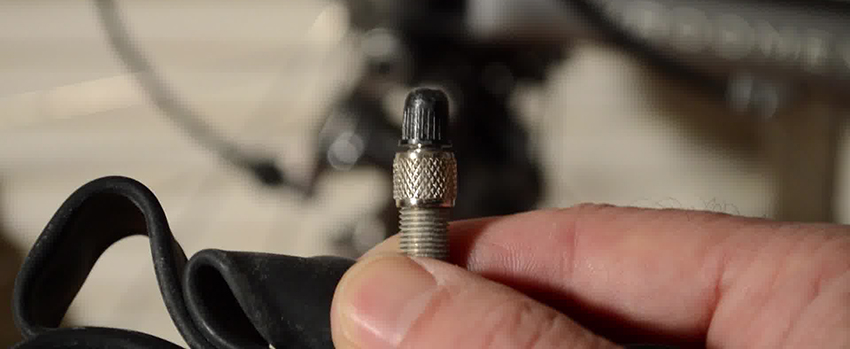

Ниппель «Presta»

Этот тип ниппеля отличается легкостью и предназначен для установки на трубки (легкие бескамерные шины). Как правило, это дорогие модели велосипедов. Отличительные признаки «французских ниппелей»:

Диаметр соединительной трубки составляет 6мм; Насос для накачки требуется велосипедный или автомобильный со специальным переходником; Ниппель Presta требует осторожного и бережного обращения во время накачки колеса из-за хрупкости конструкции золотника обратного клапана. Впрочем, это компенсируется легкостью замены поломанного золотника на новый

Для длительной работы ниппеля перед накачкой колеса требуется ослабить обратный клапан на 1-2 витка с целью более легкого прохода воздуха в камеру. После того, как колесо накачано, клапан следует вернуть в прежнее положение.

Ниппель «Dunlop»

Этот вид велосипедных ниппелей постепенно уходит в историю. Новые модели байков оснащаются универсальными или французскими ниппелями. А Dunlop ставится на постепенно дорабатывающие свой срок старые велосипедные колеса. Рассмотрим, чем отличается этот тип ниппелей:

• Диаметр резьбы соединительной трубки 8мм;
• Шаг резьбы на трубке мельче автомобильного. Это исключает возможность использования автомобильного или универсального насоса – только велосипедный;
• Роль обратного клапана выполняет обычная резиновая трубка;

Для чего нужен колпачок на ниппеле

В разных типах ниппелей защитный колпачок служит для разных целей.

1. Колпачок на автомобильных ниппелях выполняется из металла и выполняет следующие функции:

• Защита ниппеля от попадания пыли, грязи и воды;
• Ключ для обслуживания обратного клапана ниппеля.

Переходник с Престы на автомобильный ниппель

Первая функция проста и понятна.

Со второй следует разобраться более подробно. Форма крышки выполнялась в виде ключика с пазами под золотник. Этим ключиком можно было ослабить затяжку обратного клапана для более легкого прохода закачиваемого воздуха. После того, как колесо было накачано, совершалась обратная затяжка клапана во избежание утечки воздуха из камеры колеса.

2. На французских ниппелях Presta колпачки кроме защиты от пыли, грязи и влаги выполняют еще и защиту золотника от механических повреждений. Ведь как уже было сказано, этот вид ниппелей достаточно хрупкий и требует бережного обращения.

3. Велосипедные ниппели Dunlop советского исполнения комплектовались пластиковыми колпачками. Служили:

• Защитой конструкции ниппеля от влаги, пыли и грязи;
• Дополнительным средством от утечки воздуха из велокамер.

В современных моделях велосипедов колпачки кроме защитных, выполняют еще и эстетические функции. В продаже появились золотниковые колпачки с неоновым свечением. Это делает ваш велосипед хорошо заметным на дороге в темное время суток для остальных участников движения. Кроме полезности такая подсветка улучшает внешний вид вашего байка с дизайнерской точки зрения. Особенно если цвет подсветки гармонирует с цветом вашего велосипеда.

Казалось бы, вот обычный ниппель. Маленькая деталька большого современного велосипеда, а сколько интересной информации можно о ней узнать. Надеемся, что вам пригодится то, о чем мы рассказали на странице этого сайта.

Клапан Шредера

Это изобретение американца Августа Шредера (есть варианты прочтения: Шрадер или Шрейдер) было запатентовано в 1893 году в США. Поэтому иначе этот клапан называется американским, но чаще его именуют просто автомобильным – подобным устройством оборудовано подавляющее большинство колес современных автомобилей и мотоциклов.

Оно используется также на многих холодильных и климатических установках, где требуется дозаправка хладагентом и в других системах в качестве узла стравливания излишнего давления воздуха или технологических жидкостей.

Конструкция ниппеля Шредера состоит из трубки, в которую вкручивается рабочий узел – сердцевина, представляющий собой тарельчатый клапан, закрывающий выход воздуха из камеры под воздействием пружины. Регулируя по высоте выступающий стерженек золотника можно контролировать давление воздуха в камере. Золотник вворачивается специальным инструментом, в качестве которого чаще используется защитный колпачок – металлическая крышка с пластичным уплотнителем внутри. Новое слово в подобной системе – встраиваемые датчики контроля давления.

Золотник как важный элемент вентиля

Золотник — это устройство, направляющее воздух путём смещения подвижной части относительно тела, в котором она скользит.

Типы золотников

• Камерные для камерных шин.
• Стандартные для бескамерных шин, предназначенных для спокойного вождения (например, для шины MICHELIN Energy XM2, MICHELIN Primacy 3 или MICHELIN CrossClimate).
• Усиленные для бескамерных шин и спортивного использования (например, MICHELIN Pilot Sport 4, MICHELIN Pilot Super Sport, или MICHELIN Pilot Sport Cup 2).

Учитывая нагрузку и интенсивность работы, золотники также подвержены старению и различным повреждениям. Поэтому необходимо регулярно менять и их (как правило, при смене вентиля вы получаете новый золотник).

Виды ниппелей

Наиболее старым видом ниппелей является Dunlop. Он использовался на машинах лишь на заре автомобиле строения. На данный момент он практически нигде не встречается. Увидеть вентиль Dunlop можно лишь на ретро-автомобилях и велосипедах.

Крайне редко на автомобилях встречается ниппель Presta. Он перекочевал на велосипеды. Все же такой сосок можно увидеть на некоторых легковушках, выпускаемых в середине прошлого столетия. Также такой ниппель применяется на легких мопедах и скутерах.

Наибольшую популярность на машинах имеет ниппель Шредера. Его конструкция оказалась наиболее удобной и надежной. Поэтому вентилю удалось завоевать практически все автомобили.

Велосипедный ниппель

Для реализации этой идеи нужно было найти способ подачи воздуха в созданную камеру так, чтобы после накачивания и создания определенного давления в этой камере воздух не выходил обратно наружу. Именно ниппель стал решением подобной задачи.

Ниппели используют во многих отраслях, и в зависимости от предназначения, они имеют разную конструкцию, но принцип работы остается тот же. Велосипедными вариантами исполнения принято считать Dunlop. Подобная конструкция предусматривала наличие резиновой трубки в качестве обратного клапана.

При этом диаметр резьбы был значительно меньше диаметра вариантом исполнения для автомобилей. Для того чтобы накачать подобную шину нужно было иметь специальный насос. В продаже уже практически нет камер с подобными ниппелями.
