Рулевая колонка велосипеда, особенности, разновидности, параметры

Как выбрать велосипедный руль?

Итак, на что стоит обращать внимание, чтобы выбрать подходящий руль для велосипеда:

Положения рук – как видно из перечисления различных моделей, положение рук очень важно для стиля катания (возможность вытянуться при наклоне корпуса, встать на педали на бездорожье). Кроме того, важное значение – у длительности, так как менять положение рук со временем очень важно.
Положение корпуса – хват является продолжением наклона и положения корпуса

Например, с горным рулём практически невозможно наклониться для улучшения аэродинамики, а на «каплю» сложно перенести упор на бездорожье.
Тип крепления – стандартом де-факто является болтовой вынос, но он может быть нескольких диаметров. У горного это 25,4 мм, у шоссейных моделей – 25 и 31,8 мм.
Диаметр самого руля – на него крепятся грипсы и аксессуары, которые тоже могут не подойти. Обычно коррелирует с диаметром болтового крепления и составляет 23,8 и 22,2 мм.

Отметим, что самый простой выбор велосипедного руля — выбирать его под свой стиль езды. Под задачи кросс-кантри подойдет прямой руль, под шоссе — руль баран. Понять нужен ли вам руль “бабочка” или “буллхорн” вы сможете, когда проедете несколько тысяч своих первых километров.

Важный момент — не спешите менять тип руля, который по умолчанию установлен на велосипеде. Рискуете испортить посадку. Делать это можно только под строгим контролем опытного велосипедиста.

И последнее, что касается велосипедных рулей, это материалы, из которых их делают. Они бывают:

  • Алюминиевые
  • Стальные
  • Углепластиковые (карбоновые)
  • Титановые

Какие бывают велосипедные рули?

Прямой руль

Этот руль представляет собой прямую или слегка изогнутую у рукояток трубу. Устанавливается в основном на горные или гибридные велосипеды. Большие рычаги и средний наклон посадки обеспечивает лучший контроль велосипеда на пересеченной местности. Типичное применение — экстремальные горные дисциплины и кросс-кантри.

Прямой и райзер рули

Крепление на уровне седла обеспечивает посадку под углом около 45 градусов, благодаря чему велосипедист имеет хороший обзор, возможность быстро крутить педали и невысокую нагрузку на позвоночник.

Минусы такой формы руля сказываются лишь при очень длительных поездках. Когда невозможность поменять положение рук и спины, возникает онемение и боли. Во избежание этого, руль можно оснастить съемными рогами, которые позволят расслабиться на относительно ровных участках пути.

Рули бывают прямые (в просторечье — руль-палка) и с подъемом (с просторечье — руль-райзер).

Руль «баран» или шоссейный

Классический руль шоссейника имеет прямую основу и загнутые к низу ручки – так называемые «бараньи рога». Велосипедист может менять посадку от вертикальной до спортивной (горизонтальной), когда спина параллельна земле. Это позволяет разогнаться до высокой скорости, сводя к минимуму сопротивление ветра и  полноценно использовать мышечную силу ног.

Руль «баран»

Идеально подходит для шоссеров и туристических велосипедов. Такая форма предоставляет четыре возможных положения рук. Большое количество возможных положений позволяет длительное время передвигаться по дороге, не испытывая дискомфорта в руках или спине.

Рули дорожных и прогулочных велосипедов

Городские (или дорожные) велосипеды оснащаются высоким рулем с загнутыми по направлению к седлу ручками. При катании  велосипедист сидит практически вертикально (как на стуле), благодаря чему улучшается обзор и минимизируется  нагрузка на руки. Это самый удобный вариант для прогулочной неспешной езды по ровной местности.

Руль для BMX

Такие рули используются только для велосипедов ВМХ, предназначенных для прыжков и трюков. Эти велосипеды имеют небольшие размеры с очень низким уровнем седла. Высокий вертикальный руль призван выпрямить посадку спортсмена. Поперечная перекладина играет роль усилителя.

Руль “бабочка”

Руль бабочка, он же “походный”, выполняет те же функции, что и “баран”, но ориентирован не на скоростное, а на продолжительное катание – 4-5 позиций для рук и возможность развернуть трубу в выносе вверх даёт и удобную посадку, и минимальную усталость велосипедиста при дальнем заезде в вертикальном положении тела.

Руль “усы”

“Усы” – это упрощённые версии “бабочек”, которые по режиму использования приближаются к стандартным поднятым. Такие рули можно увидеть у классических советских велосипедов. Изогнутая труба позволяет легко взяться за удобный и высокий руль, ручки которого развёрнуты в сторону велосипедиста.

Конструкция позволяет принять более низкое положение корпуса, а отсутствие острых и неудобных углов формирует множество точек хвата, минимизируя усталость райдера.

Руль “буллхорн”

Этот тип руля повторяет изгиб рогов буйвола. Название это подтверждает. Удобен тем, что аналогичен прямому рулю с рогами, но не требует дополнительных компонентов (а именно рогов). Поэтому, он легче аналога с установленными рогами. Кроме того, разнообразие съемных “рогов”, обмоток и грипсов, насадок для отдыха с подставками под локти поможет вам улучшить уже имеющийся руль довольно быстро и недорого.

Высота каретки

Определяет клиренс велосипеда – зазор между педалью и дорогой, когда шатун опущен вертикально вниз. Слишком малый клиренс не позволяет сильно наклонять байк, при скоростном прохождении поворота – можно зацепиться педалью за камень, кочку, корень, ускоряясь на выходе из виража. Или задеть звездами системы за кочку. Поэтому, байки для разных стилей катания имеют разную высоту каретки над землёй, – для DH и фрирайда каретку поднимают повыше, до 34…36см. В качестве конкретного материала, имеется таблица №1, которую любезно предоставил Алексей Маджуга и, где, на примере велосипедов KONA показано как меняются размеры от назначения байка и стиля катания.

К-кантри хардтейлыК-кантри двухподвесыБайки бэк-кантри (трейловые)Фрирайдные Байки со средним ходом подвескиДаунхилльные байки
Ход амортизаторов100мм100мм/100мм130мм/130мм150мм/150мм200мм/203 мм
Высота кареточного узла31см31,5см31,5см34,8см35,8см
Угол рулевой трубы, градусы6968,5686664,5
Длина колесной базы106,4см108,2см110,7см111,8см114см

Примечание. В связи с явным прогрессом в устройстве и работе амортизационных вилок и задних амортизаторов и созданием “стабильных платформ”, ход амортизаторов увеличился в последние годы и, вполне возможно, увеличится ещё больше.

Кроме того, чем выше расположена каретка, тем выше надо поднимать седло и, тем больше становится высота велосипеда и выше располагается центр тяжести системы байк + байкер. Что, несомненно, влияет на устойчивость и управляемость. На высоком байке проще сохранять равновесие, а при входе в вираж, угол наклона, необходимый для того, что бы скомпенсировать силой тяжести, силу центробежную, возникающую от движения по кругу (радиусу) будет МЕНЬШЕ, чем у низкого байка. Что следует из самой элементарной геометрии. Следовательно, на высоком велосипеде проще гонять по узким лесным синглтрекам и легче его “укладывать” в крутые виражи. То есть, ещё раз, для прохождения виража на данной скорости и по данному радиусу, высокий байк надо наклонять вбок на меньший угол, чем низкий. Но при торможении и спуске, картина получается обратной. На крутых подъёмах, спусках и при резком торможении передним тормозом, высокий велосипед имеет больше шансов потерять равновесие – опрокинутся назад или перевернуться через руль. Что бы уменьшить этот вредный эффект увеличивают базу велосипеда – расстояние между осями колёс. Заодно получают большую мягкость и плавность хода, байк меньше подпрыгивает на колдобинах, корнях и кочках. Но длиннобазный байк обладает большей курсовой устойчивостью и хуже вписывается в крутые виражи, что опять таки, следует из простой геометрии. Для улучшения управляемости и маневренности приходится “играть” с углом наклона рулевой трубы и уменьшать Trail (выкат переднего колеса).

Преимущества безрезьбовых рулевых колонок в сравнении

Самой распространённой разновидностью рулевых колонок является резьбовая колонка. Именно такой тип рулевой колонки используются на бюджетных вариантах велосипедов. Ее стоимость не очень высока, она мало весит и имеет несложную конструкцию. Рулевая труба входит в резьбовую колонку с помощью резьбы на верхней чашке и крепится посредством контргайки. Резьбовая рулевая колонка считается не очень надежной из – за наличия соединений и потенциально опасной.

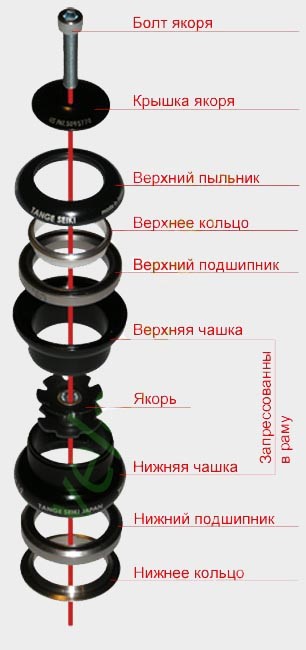

Стандартная рулевая колонка без резьбы (рис. 1) — разновидность рулевой колонки не имеющей резьбы поэтому и получила такое название. Современные, более усовершенствованные модели рулевой колонки, которые используют известные на рынке производители велосипедов. Обе чашки такой рулевой колонки запрессованы в рулевой стакан. В них установлены подшипники, которые по сути располагаются снаружи. Безрезьбовая рулевая колонка велосипеда считается надежнее резьбовой.

В полуинтегрированной рулевой колонке подшипники и чашки расположены в середине рулевой трубы.

Интегрированная модель

В рулевых колонках с интегрированными системами, подшипники находятся прямо в рулевом стакане. Она вообще не имеет рулевой чашки.

Такой способ фиксации надежно крепит рулевую колонку на своем месте.

Размеры рулевых колонок

Стандарты с посадочными размерами рулевая колонка Рулевые стаканы различаются по параметрам. Подбирать эти детали нужно максимально точно, потому что это чревато возникновением люфта во время езды. По размеру рулевые колонки разделяются на: стандартные интегрированные и полуинтегрированные. Каждая из этих категорий имеет свои параметры. Размер стандартных колонок составляет 30 мм, интегрированные колонки выпускаются в следующих размерах 41,1 мм, 41,95 мм и 41,6 мм интегрированные рулевые колонки выпускаются в разных размерах от 41,35 мм до 55,9 мм.

Размеры и стандарты рулевых колонок

Для резьбовых (threaded) рулевых колонок существуют следующие стандарты с посадочными размерами:

  • Рулевая колонка 1″ дюйм с диапазоном внешнего диаметра чашек 30-30.8 мм и внутренним посадочным диаметром в пределах 26.4-27 мм
  • Рулевая колонка 1.1/8″ дюйма с внешним диаметром чашек 34 мм и внутренним посадочным диаметром 30 мм
  • Рулевая колонка 1.1/4″ дюйма с внешим диаметром чашек 37 мм и внутренним посадочным диаметром 33 мм

Для безрезьбовых (threadless) стандартных рулевых колонок (EC, aheadset) существуют следующие стандарты с посадочными размерами:

  • Рулевая колонка 0.833″ дюйма (обозначение EC32) с внешним диаметром чашек 32.7 мм и внутренним посадочным диаметром 26.4 мм
  • Рулевая колонка 1″ дюйм (обозначение EC30) с внешним диаметром чашек 30.2 мм и внутренним посадочным диаметром 26.4 мм
  • Рулевая колонка 1.1/8″ дюйма (обозначение EC34) с внешним диаметром чашек 34 мм и внутренним посадочным диаметром 30 мм
  • Рулевая колонка 1.1/4″ дюйма (обозначение EC37) с внешним диаметром чашек 37 мм и внутренним посадочным диаметром 33 мм
  • Рулевая колонка 1.5″ дюйма (обозначение EC49) с внешним диаметром чашек 49.7 мм и внутренним посадочным диаметром 39.8 мм
  • Рулевая колонка 2.21″ дюйма (обозначение EC56) с внешним диаметром чашек 56 мм

Для безрезьбовых (threadless) полуинтегрированных рулевых колонок (ZS, zerostack) существуют следующие стандарты с посадочными размерами:

  • Рулевая колонка 1.1/8″ дюйма (обозначение ZS41 и ZS44) с внешним диаметром чашек 41.3 и 44 мм соответственно, а так же внутренним посадочным диаметром 30 мм
  • Рулевая колонка 1.5″ дюйма (обозначение ZS49) с внешним диаметром чашек 49.7 мм и внутренним посадочным диаметром 39.8 мм
  • Рулевая колонка 2.21″ дюйма (обозначение ZS56) с внешним диаметром чашек 56 мм

Для безрезьбовых (threadless) интегрированных рулевых колонок (IS, integrated) существуют следующие стандарты с посадочными размерами:

  • Рулевая колонка 1″ дюйм (обозначение IS38) с внешним диаметром чашек 38 мм и внутренним посадочным диаметром 26.4 мм
  • Рулевая колонка 1.1/8″ дюйма (обозначения IS41, IS42 и IS47) с внешним диаметром чашек 41.3, 41.8 и 47 мм соответственно, а так же внутренним посадочным диаметром 30 мм
  • Рулевая колонка 2.05″ дюйма (обозначение IS52) с внешним диаметром чашек 52 мм

На основе приведённых размеров и обозначений не составит подобрать рулевую колонку под имеющийся стакан при условии правильного определения его типа и главным образом диаметра трубы.

Разница рулевых колонок и производители

При кажущейся простоте и однотипности устройства такого узла как рулевая колонка, представленные варианты на рынке отличаются друг от друга, притом иногда весьма существенно. Но на что может влиять рулевая колонка велосипеда в конечном счёте и какие параметры значимы? Среди всех известных производителей у данного велосипедного узла имеют значение:

  • Вес. Достаточно значимый параметр, который в конечном счёте оказывает влияние на конечную массу всего велосипеда. В гоночных и скоростных дисциплинах актуален минимальный вес для придания максимального ускорения и динамики, тогда как в экстримальных дисциплина дёрта или даунхила нужна максимальная прочность и вес не играет решающей роли. Обычно колеблется в пределах 100 граммов за рулевую в сборе.

Тип используемого подшипника. Подшипники могут быть просто насыпными, могут быть помещены в сепаратор или же быть запрессованными в отдельный закрытый корпус (промышленные подшипники). Так же не последнее значение имеет материал, из которого изговлены подшипники, влияющий в первую очередь на долговременное сохранение первоначальных характеристик.
Материал чашек, пыльников и т.п. Различные материалы обеспечивают разные характеристики, которые в конечном счёте сказываются на плавности хода, долговечности, сопротивляемости ударным нагрузкам и т.п. Под различные стили катания следует обращать пристальное внимание на используемые материалы, чтобы получить необходимую сбалансированную рабочую характеристику узла в целом. Чашки могут быть изготовлены из: из нержавеющей стали; из алюминия; из титана; из карбона; из пластика; из различных сплавов и полимеров; из различных комбинаций материалов.
Точность подгонки компонентов друг к другу. От этого параметра зависит долговечность рулевой колонки в целом, без необходимости обслуживания. А так же от качественного соответствия выигрывает плавность хода и неприхотливость повседневной эксплуатации.
Дизайн. Тонкий индивидуальный момент, который хоть и не оказывает никакого влияния на практические характеристики рулевой, но при этом зачастую остаётся «последним словом» в выборе данного компонента. Иногда излишне яркое, кричащее и чрезчур изощрённое исполнение видимых глазу внешних чашек может оттолкнуть от приобретения, несмотря на превосходные характеристики (или наоборот). А иногда рулевая колонка приобретается исключительно «в цвет» рамы.
Различные индивидуальные технологические решения того или иного производителя. В таком узле как рулевая колонка казалось бы сложно придумать что-то инновационное, однако некоторые производители: используют уникальное сочетание материалов для достижения определённых характеристик изделия; или же например запатентованное решение от Cane Creek с возможностью регулировать угол наклона поворотных полусферических чашек в некотором диапазоне под названием Angleset, а так же другие аналоги от прочих производителей с регулируемым углом наклона чашек.

Производителей рулевых колонок существует немало, однако среди всего многообразия выделяются лишь некоторые, зарекомендовавшие себя высоким качеством, ответственным подходом к изготовлению и многолетней репутацией среди велосипедистов. Из таких брендов достойны внимания следующие: Acros, Blackspire, Cane Creek, Campagnolo, Chris King, FSA, Hope, Reset, Ritchey. Особенно заслуживают внимания те, которые знамениты многолетней историей в изготовлении исключительно рулевых колонок, например фирма Chris King выделяется ручным процессом изготовления и проектирования каждой рулевой колонки в сборе, включая этап тщательной предпродажной проверки каждого изделия.

Педали

Педали велосипеда могут быть платформенного, контактного и комбинированного типа.

Платформенный тип – наиболее привычный вид педалей, который представляет собой ось с подшипниками, вставленную в опорную платформу. Подшипники могут быть мене качественные, насыпного типа (в этом случае ось будет черного цвета), и более надежные, промышленного типа (ось серебристого цвета). Недостатком насыпных подшипников является необходимость их частого обслуживания в виде смазки, и быстрый выход из строя. Но они более дешевые. Платформенные педали могут выполняться из пластика, металла или их сочетания.

Контактный тип – педали, имеющие специальные застежки, к которым крепится специализированная велообувь, имеющая на своей подошве аналогичный механизм. Используются в основном спортсмена, так как позволяют улучшить эффективность педалирования за счет возможности не только давить на педаль сверху, но и тащить ее при подъеме ноги. Намного дороже педалей платформенного типа.

Комбинированный тип – педаль, которая с одной стороны имеет застежку, а с другой обычную платформу. Это удобно, так как можно кататься как со спецобувью, так и с обычной.

Рекомендации по уходу и эксплуатации

Благодаря низкой нагрузке на рулевую колонку и её простому устройству, элементу требуется минимальное обслуживание.

Райдеру следует не реже одного раза за сезон разбирать деталь для проверки составляющих. При наличии абразива следует устранить его. Поврежденные составляющие нужно заменить, заменить смазку.

При сборке требуется учитывать последовательность разбора колонки, следить за тем, чтобы не появилось перекосов. После того как рулевая колонка была возвращена в прежнее состояние, желательно проверить руль на наличие люфта.

Большинство рулевых колонок не требует специфичного оборудования для обслуживания. Потребуются только инструменты, при помощи которых можно добраться до нее. Для этого используются базовый набор шестигранников или звездочек.

Износ подшипников определяется по степени стачивания шариков. Обслуживание производится специализированной смазкой.

Как осуществить ремонт рулевой колонки?

Несмотря на то, что РК – надежный механизм, иногда в нем возникают неисправности, которые ни в коем случае нельзя игнорировать. Самым первым тревожным признаком является появление увеличенного осевого люфта или свободного хода в плоскости. В первом случае это признак неисправности шлицевого соединения или выработки шарниров. Во втором – неполадки с креплением к кронштейну.

Помимо увеличенного люфта к симптомам неисправного рулевого управления относятся:

  • Тяжелое вращение рулевого колеса;
  • Скрипы при управлении машиной;
  • Подтекание смазки.

Если в процессе езды руль туго поворачивается (когда машина стоит на месте, в моделях без гидроусилителя руль всегда будет крутиться туго), следует искать причину в:

  • Некорректной настройке развал-схождения;
  • Деформации какой-то конкретной детали передающего усилия механизма (это может быть трапеция, рулевая рейка или кардан колонки);
  • Установке неподходящих деталей (если тугой ход руля стал наблюдаться после ремонта рулевого управления);
  • Сильной затяжке гайки маятника.

Подтекание смазки зачастую связано с тем, что сальники выработали свой ресурс. Такая же неисправность наблюдается при халатном выполнении ремонта (болты картера плохо затянуты) или при износе уплотнительной резинки крышки картера.

Появление скрипов может быть обусловлено:

  • Увеличенным зазором в ступичных подшипниках;
  • Плохим креплением пальцев тяг рулевого управления;
  • Увеличенным зазором втулок и маятника;
  • Отработавшими свой ресурс подшипниками;
  • Плохим креплением поворотных рычагов.

В некоторых случаях рулевое управление невозможно починить без снятия рулевой колонки. Рассмотрим последовательность выполнения данной процедуры.

Как снять колонку

Чтобы демонтировать рулевую колонку, нужно:

  • Отсоединить клеммы аккумуляторной батареи (о том, как это правильно и безопасно сделать, смотрите в другой статье);
  • Демонтировать рулевое колесо и снять кожух колонки;
  • Открутить гайку снизу колонки, соединяющую с ней тяги (для этого потребуется хороший рычаг);
  • Открутить крепление конструкции к лонжерону. Для удобства следует открутить колесо с водительской стороны (переднее);
  • Демонтировать стяжной болт на шлицевом соединении;
  • Открутить уплотнитель вала, а сам вал вынимается в салон.

После того, как колонка успешно демонтирована, приступаем к ее ремонту. В некоторых случаях детали можно заменить или придется менять полностью всю конструкцию. В процессе замены также стоит приобрести новые уплотнители и крепежные элементы (болты и гайки).

При замене подшипника необходимо придерживаться той же схемы демонтажа колонки. Далее вал в сборе с кронштейном зажимается в тисках. Освободить подшипник можно, выбив вал из кронштейна

Хотя удары эффективно выполнять молотком, важно быть аккуратным, чтобы не расплескать торцевую часть вала. Для этого можно воспользоваться деревянной проставкой, например, толстым дубовым бруском

Новые подшипники устанавливают узкой частью наружу. Далее выполняется запрессовка изделий, пока они не упрутся в ограничитель. Второй подшипник запрессовывается аналогично, только на этот раз в тисках фиксируется сам вал, а не кронштейн. При поломке крестовины карданной передачи вся конструкция меняется полностью.

В завершение обзора предлагаем небольшую видео-инструкцию того, как демонтировать рулевую колонку на ВАЗ 2112:

Снятие и установка рулевой рейки Лада 112 ВАЗ 2112

Смотрите это видео на YouTube

Сборка и ремонт

Из-за простоты и низкой общей нагрузки на рулевой механизм ему не часто требуется ремонт и какое-либо обслуживание. Тем не менее, некоторые операции можно и нужно производить своими руками:

  1. Регулярное обслуживание – хотя бы один раз в сезон следует разбирать рулевой блок и проверять состояние подшипников, очищать, если он появился, абразив из канавок качения, может пригодиться смазка. Если потребуется, своевременно менять детали.
  2. Изменение высоты – если для безрезьбовых вариантов нужны простановочные кольца, то на резьбовых рулевых колонках используются даже удлинители руля. Об этом подробнее в статье о том, как происходит регулировка руля и как его снять.

Нет ничего сложного в самостоятельной работе с рулевой колонкой. Главное, чётко следовать последовательности сборки, ведь схема достаточно проста, и не допускать перекосов при запрессовке. Для этого есть специальный инструмент, но он достаточно редок, и почти все используют простые молотки и киянки, хотя несбалансированный удар может не только повредить чашку или подшипник, но и расколоть раму.

В итоге, после каждого сеанса работы с рулевым механизмом следует проверять целостность всех деталей и отсутствие люфтов на колесе, ведь разобрать и исправить их достаточно просто.

Совместимость рулевых стаканов и рулевых колонок велосипеда

Изначально рулевые колонки, в зависимости от своего типа, вставляются исключительно в совместимые с ними рулевые стаканы. На практике же вся разница сводится к двум типам рулевых стаканов рамы: обычному или же интегрированному

Важно запомнить, что два этих случая не совместимы между собой и под каждый необходимо подбирать рулевую колонку исключительно своего типа. Таким образом:

  1. В интегрированный рулевой стакан рамы устанавливается только интегрированная рулевая колонка (is, integrated) и ничего больше.

Во все прочие стаканы (не интегрированные) можно установить рулевую колонку оставшихся форматов, а именно: резьбовую (threaded), безрезьбовую стандартную (threadless, aheadset) или же безрезьбовую полуинтегрированную (threadless, zaero stack).

Зная тип рулевого стакана рамы (один из двух перечисленных), совместимая рулевая колонка подбирается уже по размеру диметра отверстия трубы рулевого стакана и обычно не представляет никакой сложности. Искомый диаметр можно узнать либо из спецификации к своей раме (если таковая имеется); либо же измерив расстояние вручную, например штангенциркулем. В простом случае достаточно будет лишь подобрать рулевую колонку на основе полученных (стандартных) размеров стакана.

Однако бывают сложные случаи и различные исключения, когда можно установить рулевую колонку нестандартного или несовместимого размера в имеющийся рулевой стакан

Для этого существует золотое правило, с которым исключается ошибка: важно, чтобы размер рулевой колонки был равен диаметру стакана, или же был меньше. Только в этих случаях гарантируется установка и возможная совместимость

Если рулевая колонка в диаметре меньше отверстия стакана, то существуют специальные переходники для её установки, однако это больше относится к разряду нестандартных решений и подобных вариантов лучше избегать, подбирая рулевую в точности со стаканом рамы.

Для конического рулевого стакана чашки выбираются соответственно по отдельности, например: верхняя чашка будет диаметром 1.1/8″ дюйма, а нижняя чашка диаметром 1.5″ дюйма. Специальными переходниками так же можно установить в обычный рулевой стакан коническую вилку. В этом случае действует тот же принцип: рулевой стакан должен быть больше диаметра вилки. На данный момент есть возможность установки вилки с диаметрами трубы 1.1/8″(сверху)-1.5″(снизу) в рулевой стакан 1.5″ и даже в стакан 1.1/8″ при помощи специфических рулевых-переходников. Впрочем такой нестандартный подход несёт в себе мало практического смысла и не должен применяться в качестве повседневного.

Регулировка велосипедного руля

Проставочные кольца под вынос руля (слейсеры)

Высота руля велосипедапосадку велосипедиста

  • для городских маршрутов высота руля будет выше, чем высота седла велосипеда, что обеспечивает комфортную езду на ровных участках дороги, но усложняет движение при подъёме и спуске;
  • для горных и гибридных велосипедов высота руля находится в одном положении вместе с седлом велосипеда. Данная концепция обеспечивает повышенную маневренность, на разных участках дороги велосипед уверенно выполняет все команды велосипедиста, при этом обеспечивая комфортные скоростные показатели на дороге с разным видом покрытия;
  • для поддержания более скоростных режимов руль располагается ниже уровня седла велосипеда, такая конструкция используется у шоссейных моделях велобайков, когда необходимо на протяжённых участках дороги обеспечить стабильно высокую скорость движения.

Как изменить высоту руля

Как правило, регулировка высоты руля велосипеда осуществляется с помощью специальных настроек на рулевой колонке – они присутствуют практически во всех моделях двухколесного транспортного средства. Но сначала нужно понять, какой тип рулевой колонки установлен на конкретно вашем велосипеде:

Резьбовая колонка

Такой тип крепления рулевой колонки можно встретить в профессиональных моделях велосипедов, так как он значительно облегчает всю конструкцию транспортного средства. Удивительно, но именно резьбовой рулевой колонкой были оборудованы и все велосипеды старого (советского) образца.

Конструкция очень простая – рулевая труба находится внутри колонки, затягивается гайками, тем самым и соединяется с рулевым механизмом. Именно эта простота позволяет изменять высоту руля велосипеда буквально за считанные минуты:

  1. Ослабляем крепежную гайку (она расположена на самой нижней части трубы, непосредственно над рамой).
  2. При необходимости нужно ослабить и стопорную гайку на рулевой трубе.
  3. Поднимаем трубу на необходимую высоту (в некоторых случаях может понадобиться установка дополнительной трубы – своеобразного удлинителя руля).
  4. Затягиваем сначала крепежную гайку, затем – стопорную.

Безрезьбовая колонка

Вообще, такой тип рулевой колонки является стандартным для горных велосипедов. Этот механизм несколько тяжелее и сложнее, чем предыдущий тип рулевой колонки велосипеда, поэтому и процесс увеличения высоты руля будет несколько труднее. Руль крепится к трубе на горных велосипедах с помощью дополнительного элемента – выноса, который и задействуется при изменении высоты руля.

Изменить высоту руля с безрезьбовой колонкой можно следующим образом:

  1. Открутить болт якоря шестигранником (своеобразная крышка в верхней части трубы).
  2. Открутить болты стягивающего типа, которые крепят вынос к рулевой трубе.
  3. Снять руль вместе с выносом – делать это нужно медленно и предельно аккуратно.
  4. На трубу добавить постановочные кольца, либо убрать лишние – все зависит от того, в сторону уменьшения или увеличения нужны изменения высоты руля.
  5. Вынос установить на исходное место.
  6. Закрутить сначала стягивающий болт, затем – болт якоря.

Обратите внимание: закручивать болты при изменении высоты руля на безрезьбовой колонке нужно аккуратно – на таких велосипедах при сильном затягивании детали приходят в негодность. После окончания процедуры регулировки высоты руля на горном велосипеде обязательно нужно скорректировать уровень руля по отношению к переднему колесу транспортного средства – сместить конструкцию очень легко. Если необходимо немного подправить положение руля, то болт якоря и крепежный болт слегка откручиваются, руль выправляется в нужное положение, а потом болты снова затягиваются

Если необходимо немного подправить положение руля, то болт якоря и крепежный болт слегка откручиваются, руль выправляется в нужное положение, а потом болты снова затягиваются.

Разновидности

Выделяют следующие виды рулевых колонок на велосипед:

  • резьбовая;
  • безрезьбовая (неинтегрированная);
  • интегрированная;
  • полуинтегрированная рулевая колонка.

Резьбовая колонка отличается тем, что сборка осуществляется путем фиксации рулевой трубы контролирующей гайкой. На верхней чашке есть резьба. Преимуществом данного типа считается дешевизна и незначительный вес. Такие варианты широко использовались тогда, когда еще не существовало многоскоростных байков. Правда, резьбовой вид сложен в настройке, не характеризуется высокой надежностью.

Совершенно другой вариант фиксации у безрезьбовой рулевой колонки. Чашки в данном случае зажаты непосредственно в рулевом стакане. В каждой из них есть шарикоподшипник. Сборка механизма производится поэтапно:

  1. Вставляются выносная труба и кольца.
  2. Фиксируется рулевая труба.

Подшипники в данном случае находятся за пределами рулевой трубы. Безрезьбовые конструкции относят к неинтегрированной разновидности.

Отличием полуинтегрированных рулевых колонок для велосипеда считается то, что чашки с подшипниковыми коронками полностью помещаются в рулевой стакан. С наружной стороны остаются только пыльники. В конструкцию входит целый набор элементов, дающих возможность с легкостью подобрать необходимую велосипедисту высоту руля. Его расположение в итоге позволяет в полной мере использовать геометрию транспортного средства, снижать парусность при движении в гору, против ветра.

Интегрированные колонки обладают особой конструкцией. В механизме отсутствуют чашки как таковые. Шарики с сепаратором устанавливаются непосредственно в рулевой стакан. Здесь нет борозд. Насыпные подшипники могут быстро сточиться, начнут проскальзывать. Починить при этом руль вне мастерской окажется весьма проблематично.

ИнтегрированнаяПолуинтегрированнаяРезьбоваяБезрезьбовая

Итоги

Конструкции рулевых колонок не имеют кардинальных отличий в зависимости от разновидности. Но безусловно, относятся к числу сложных элементов велосипеда. А с учетом количества типов и размеров, то и вовсе становятся для большинства райдеров темным лесом, что не удивительно. Выбирая новую рулевую, определитесь точно с типом и диаметром таковой, при необходимости посоветуйтесь с веломастером, а уже после идите на сайты магазинов. Если вы не имеете глубоких знаний в принципах первичной установки и специального инструмента, то не стоит пытаться делать это самому, без помощи веломастера. Проходите ежесезонное ТО. Если же время, бюджет, возможности, не позволяют вам этого делать, то реагируйте по мере появления люфта или посторонних звуков, не свойственных стакану рамы и тогда уже точно несите в мастерскую на осмотр и выявление деффектов.
