Турник своими руками на улице, материалы, чертежи, инструкция поэтапно

Достоинства и недостатки турников для дома

У турников, предназначенных для домашнего использования, есть определённые достоинства и недостатки, свойственные данному виду спортивного инвентаря, что обусловлено их конструкцией и функциональностью, которая зависит от набора упражнений доступных к выполнению. Достоинствами турников для дома являются:

  • простота установки и малые габаритные размеры, не требующие наличия большой свободной площади;
  • находясь всегда «под боком пользователя», поэтому всегда есть возможность заняться своим здоровьем в любую свободную минуту;
  • возможность использования сразу после выполнения монтажа на выбранном месте размещения;
  • разнообразие видов и конструкций, позволяет выбрать модель в соответствии с требуемым режимом тренировок;
  • возможность изготовления, а также монтажа своими руками;
  • доступная стоимость.

Домашний турник может быть установлен не только внутри помещений, он также может быть смонтирован на фасад здания, веранде или ином помещении на открытом воздухе

Из недостатков использования турников для дома следует отметить, что:

  • подобный спортивный снаряд следует располагать только на капитальных строительных конструкциях и их элементах;
  • при необходимости перенесения места размещения на элементах конструкции (стена, дверной проём) остаются отверстия в местах крепления;
  • на турниках, устанавливаемых дома, невозможно выполнять все виды упражнений, доступных к исполнению на аналогах отдельно устанавливаемого типа.

Подготовка к установке турника во дворе

Установка уличного турника — серьёзная затея, к которой стоит подойти основательно. Для начала необходимо иметь чёткое представление о задачах, возлагаемых на будущее сооружение, о размерах и месте его установки.

Выбор места

Перед тем как сделать турник на улице своими руками, нужно подобрать подходящее место для установки снаряда. Делать это нужно исходя из выбранной конструкции (обычный турник, турник + брусья, спортивный комплекс).

Конечно, не стоит выносить спортивное устройство «к парадному подъезду», лучше, если турник будет установлен вдали от посторонних глаз. Этот вариант особо актуален для тех, кто находится не в лучшей спортивной форме. Выполняя упражнения на турнике вдали от посторонних глаз, вы не будете комплексовать по поводу своего внешнего вида и неумелых движений.

Спортивный комплекс с турником лучше расположить вдали от посторонних глаз

Если есть такая возможность, то спортивную конструкцию нужно расположить подальше от прямых солнечных лучей, лучше в тени больших раскидистых деревьев. Тогда вы сможете уберечь себя от солнечного или теплового удара при занятиях в жаркое время года.

Ни в коем случае не выбирайте для установки турника неровную поверхность, поскольку и само строительство, и последующие занятия будут усложнены таким неблагоприятным ландшафтом. Оптимальным для безопасных и эффективных тренировок считается монтаж турника на газонной поверхности или специальном резиновом покрытии.

Чертёж строительства уличного турника на даче: размеры

Чтобы построить турник на даче своими руками, определить и приготовить нужное количество материалов, необходимо заранее определиться с размерами. Параметры могут отличаться в зависимости от того, для взрослых или детей он предназначен. Согласитесь, что ребёнок, взобравшийся на высокий турник, будет очень сильно рисковать своим здоровьем, он может сорваться и получить травму. И простое действие — ухватиться руками за перекладину — станет для него настоящей проблемой. Без помощи взрослого, друга или дополнительных приспособлений не обойтись. Поэтому высота вертикальных стоек должна быть такой, чтобы человек любого возраста смог спокойно дотянуться до перекладины.

Высота вертикальных стоек детского турника должна быть такой, чтобымалыши могли дотянуться до перекладиныбез помощи взрослых

Для взбирания на снаряд можно сделать специальную подножку, её, как правило, располагают на вертикальной опоре на высоте 40 см от основания.

Взрослые могут сделать турник повыше, тогда придётся подпрыгнуть, чтобы удержаться на перекладине. Для человека ростом 170–180 см подойдёт снаряд высотой 2 м.

Ширина горизонтальной планки также должна варьироваться в зависимости от возраста:

  • для детей — до 1 м;
  • для взрослых — 1,3–1,5 м.

Такие размеры позволяют выполнять упражнения на турнике без ограничений. Занимающийся не будет наталкиваться на вертикальные опоры.

Диаметр перекладины для детских рук — 25 мм, в подростковом и более старшем возрасте подойдёт турник с горизонтальной трубой в 35 мм.

Чтобы построить уличный турник своими руками, чертежи просто необходимы.

Вот так может выглядеть чертёж будущего спортивного снаряда

Пошаговая инструкция по изготовлению и установке взрослого уличного турника

Итак, после того, как конструкция турника продумана, место для его размещения во дворе выбрано, все материалы и инструменты готовы — можно приступать к рабочему процессу. Мы рассмотрим по отдельности, как сделать турник детский и взрослый.

Нюансы изготовления детской конструкции

Детские тренажеры обычно не превышают высоты 1-1,5 м. Они изготавливаются в комплексе с остальными тренажерами: шведской стенкой, качелями, канатами, лестницами. Тогда ребенку будет не скучно заниматься, и тренировка будет восприниматься как игровой процесс. Чтобы детям легче было залазить на верхнюю перекладину, лучше соорудить и небольшую ступеньку.

Установка вертикальных стоек

Что касается турника для взрослых, их высота варьируется от 2,2 м и до 2,6 м. Для установки вертикальных стоек подготавливаются две лунки, глубиной 0,5 – 0,7 м (для металлических опор) и 1-1,2 м для деревянных стоек. Они копаются лопатой или буром. Копаются ямки на расстоянии друг от друга 1.5 м. На их дно насыпается слой песка 15 см и тщательно утрамбовывается.

Монтаж горизонтальной перекладины

Если тренажер полностью изготавливается из металла, то горизонтальная перекладина приваривается к вертикальным стойкам. Делать это необходимо до бетонирования опор. Сварка выполняется тщательно. Так как занятия на турнике должны быть максимально безопасными и комфортными.

Установка вертикальных опор

Вертикальные опоры устанавливаются в заранее подготовленные ямки и заливаются бетоном

На этом этапе важно ровно выставить опоры, сверив их по уровню или отвесу

Финишные работы

К финишным работам относятся: подсыпка слоя песка, щебня или гравия вокруг опорных столбов и между ними, выравнивание площадки и укрепление опор.

Подготовка к постройке: как выбрать место для турника на улице, его размеры, какой сделать чертёж

Место для турника зависит от размеров и форм будущей конструкции. Он не должен мешать, стоять на пути движения (например, возле дорожки).

Лучше всего расположить турник на заднем дворе, где вас не будут видеть соседи и прохожие во время занятий спортом и отвлекать. Оптимальным вариантом для установки снаряда является обычный газон с невысокой травой или мягкая искусственная поверхность, созданная на основе специальной резиновой крошки, чтобы детям и взрослым можно было заниматься совершенно безопасно (не боясь травмироваться при случайном падении).

Выбор места для установки турника во дворе дома очень важный этап

Место надо выбирать с густой тенью (от деревьев или дома), так как на открытой площадке под жарким летним солнцем заниматься будет невозможно. Но помните, что свисающие густые ветки могут мешать и цепляться за одежду, а это не очень удобно.

Оптимальные параметры уличного турника из металлической трубы

Подходящими размерами могут быть:

  • длина перекладины — от 1 до 1,5 м (перекладина длиной 1 м используется для устройства детского небольшого турника);

    Чертёж обычного турника состоит из нескольких деталей

  • диаметр перекладины турника для взрослых должен быть около 35 мм, а для детей — 25 мм;
  • минимальная нагрузка, которую турник должен выдержать: для взрослых — от 600 до 800 кг, детей — от 250 до 300 кг.

Если турник будет идти в комплексе с брусьями, то их ширина должна варьироваться от 0,5 до 0,6 м.

На чертеже рекомендуется указывать все размеры

Выбор материалов

Перечень материалов составляют после выбора типа снаряда. Будет приведен общий список.

Расчет материалов

Для создания турников не обойтись без:

  • одной круглой трубы, длина примерно 1 метр – под перекладину;
  • одной квадратной трубы, сечение 40 мм, длина 3-4 метра – под будущую раму; ее следует разрезать на несколько секций, в зависимости от типа;
  • 4-8 анкеров.

Подготовка инструментов

При изготовлении придется воспользоваться:

  • сварочным аппаратом;
  • инструментами для порезки металла (пилой, болгаркой);
  • напильником (для работы с металлом по окончанию резки);
  • маркером и линейкой (для нанесения отметок и проведения измерений);
  • дрелью (для сверления отверстий под крепежные элементы);
  • краской и кисточкой (для отделки готового изделия).

Выбор подходящей модели

Чтобы правильно подобрать модель турника, вначале необходимо определиться с целями и бюджетом. Для тренировок во дворе рекомендуется создавать комплексный снаряд, состоящий как минимум из перекладины и брусьев. Уличный турник подразделяется на следующие виды:

  • простые перекладины;
  • каскадные турники (наличие нескольких перекладин с разной высотой);
  • турники со шведской стенкой и брусьями;
  • спортивные комплексы, включающие в себя сразу несколько снарядов.

При ограниченном бюджете или отсутствии большой свободной площади рекомендуется делать выбор в пользу простых перекладин

При создании снаряда своими руками для дачи нужно в первую очередь обращать внимание на собственные запросы. Для детей отлично подойдет конструкция из турника, шведской стенки и гимнастических колец. Отдельные элементы металлического турника соединяются между собой при помощи сварки или специальных креплений

Отдельные элементы металлического турника соединяются между собой при помощи сварки или специальных креплений.

На любую перекладину дополнительно можно вешать кольца и канат. Они приобретаются отдельно и могут использоваться только по мере необходимости. Если планируется установить турник на даче, и имеется достаточное количество свободного места на участке, можно сделать полноценную площадку, добавляя и брусья, и несколько перекладин с разной высотой, и отдельную шведскую стенку.

Перекладина

Каскадный

Со шведской стенкой и брусьями

Спортивный комплекс

Схемы и размеры

Рассмотрим схему создания уличного турника. Для классического снаряда для улицы потребуется всего 2 вертикальных трубы сечением порядка 150 мм. В грунт инсталлируется 50-70 см. Перекладина на таком турнике должна быть размером не менее 1,2 метра, иметь сечение до 37 мм. Для создания перекладины (ее еще называют «поперечиной») используются трубы с сечением 25-45 мм, сделанные из хорошей легированной стали. Следует сделать замер рулеткой внутреннего диаметра. Поперечины для детских спортивных снарядов по диаметру должны быть меньше на 10 мм, тогда результативность занятий не будет снижаться. Размеры турника, соответствующего общему стандарту могут быть такими:

  • поперечная перекладина составляет длину до 1,55 метра;
  • сечение трубы для взрослого снаряда – до 42 мм;
  • сечение перекладины детского снаряда – до 28 мм;
  • нагрузка может достигать до 750 кг (большая конструкция);
  • для детского турника достаточно будет нагрузки 280 кг;
  • нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра.

Чертеж уличного турника

Нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра. Для самого турника понадобятся металлические трубы порядка ста миллиметров.

Далее рассмотрим стандартную конструкцию турника для квартиры. Фиксировать ее можно к потолку или стене.

Материалы, которые потребуются:

  • поперечина длиной 125 см;
  • уголки (или пластинки из металла толщиной 5 мм) – 2 шт. размером 35х5 см;
  • квадратные трубы 40х40 мм.

Чертеж турника с брусьями

Если говорить о материалах, то важным компонентом при установке вертикальных направляющих является бетон

Важно его правильно приготовить. Чаще всего используют соотношение цемента и песка – 1: Какие еще материалы и инструменты потребуются:

  • средних размеров гравий;
  • емкость для размешивания бетона (это может быть длинное корыто);
  • штыковая и совковая лопаты;
  • желательно иметь аппарат для сварки, фиксирующие элементы надо будет приваривать;
  • нельзя в этом деле обойтись без хорошего уровня, лучше всего использовать уровни немецкие или российские;
  • потребуется корытце для краски, кисти и сама краска с растворителем;
  • в деревянных конструкциях загодя следует просверлить все отверстия.

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

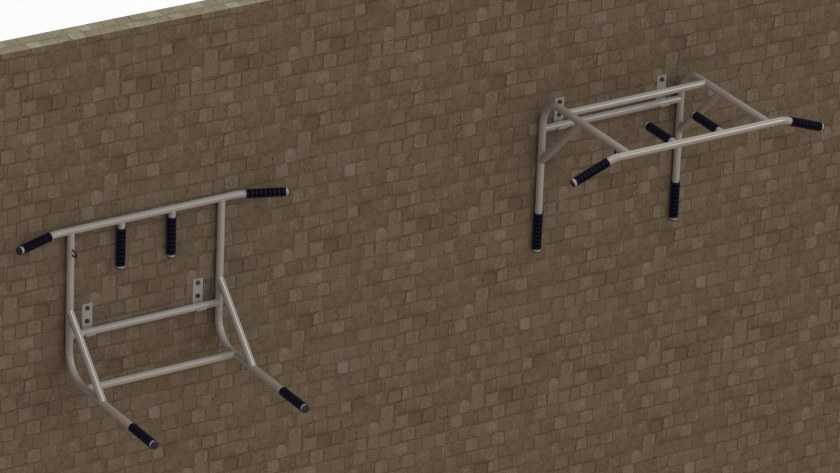

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват.

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Общая информация о турнике

Турник — спортивное сооружение, состоящее из горизонтальной перекладины, прикреплённой к вертикальным стойкам. Перекладина, на которой можно висеть и выполнять различные упражнения, обычно располагается выше роста человека, в противном случае полноценно тренироваться на этом снаряде не получится. Турник можно устанавливать в квартире, на улице. Этот тренажёр — обязательный элемент спортивных комплексов.

Несмотря на элементарную конструкцию, на турнике можно выполнять много полезных упражнений.

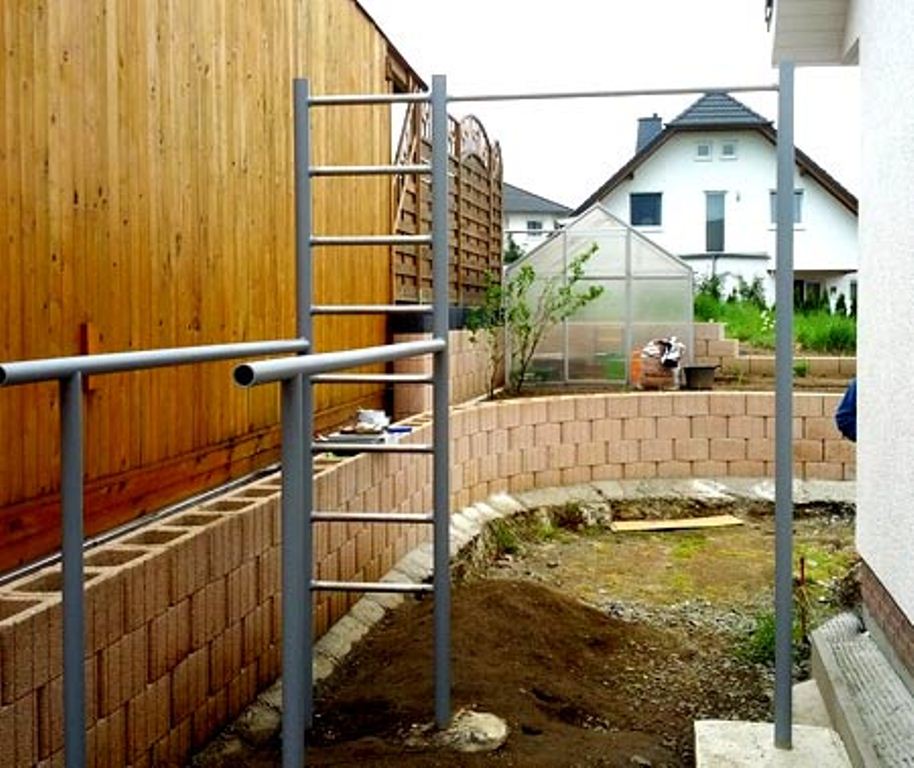

Два турника соединены шведской стенкой, что позволяет разнообразить выполняемые упражнения

Виды турников

Турник может иметь как одну, так и несколько перекладин, прикреплённых к стойкам на одинаковой или на разной высоте, что делает его настоящей находкой для простейших тренировок всей семьи. Взрослым и детям будет удобно физически развиваться и совершенствоваться на турнике, построенном с учётом их роста.

Разноуровневый турник позволяет тренироваться всем членам семьи

Многоуровневая конструкция — это не единственная разновидность турника. Спортивное сооружение может оснащаться дополнительно брусьями, гимнастическими кольцами, лестницами, канатом. В этом случае речь идёт о турнике как о составляющей части целого физкультурного комплекса.

Турники можно ставить в квартирах. Для этого не требуется много свободного пространства. Перекладина может быть установлена в дверной проём или на стене. Такой простейший тренажёр поможет взрослым сохранять физическую форму, подкачивать мышцы рук, груди, спины и пресса, а детям — познавать азы спортивного преодоления, учиться здоровому образу жизни.

Уличный турник не занимает много места. Главное, чтобы это спортивное устройство было правильно и безопасно установлено.

Турник-брусья многофункционален и интересен для мужчин и женщин любого возраста

Отдельно нужно сказать о популярной модели — турник-брусья. Такое сооружение с ручками способно сочетать в себе сразу несколько спортивных снарядов:

  • традиционный турник;
  • брусья;
  • снаряд для тренировки пресса;
  • шведскую стенку.

Турник можно купить в специализированных магазинах, а можно соорудить своими руками, значительно сэкономив при этом финансы.

Польза снаряда

Турник сможет стать настоящим помощником для укрепления мышц, причём это касается лиц как мужского, так и женского пола. Поставив такой простой тренажёр на территории загородного участка или во дворе многоквартирного дома, вы тоже сможете реально ощутить пользу, которую приносит это сооружение.

Вот какие задачи поможет решить турник, установленный на улице:

Расслабление и вытягивание позвоночного столба. Обычное висение на перекладине в спокойном состоянии поможет избавиться от перенапряжения мышц спины, растянуть позвонки после длительного сидения за рабочим столом или домашним компьютером.
Корректировка осанки. Особенно это актуально для детей и подростков, не слишком дружащих с физкультурой и увлечённых компьютером. Упражнения на турнике помогут укрепить мышцы, поддерживающие позвоночник, и за счёт этого улучшить внешний вид.
Приобщение к здоровому образу жизни. В любом возрасте полезно выполнять несложный комплекс физических упражнений, благодаря чему можно стать сильным и красивым. А также дети, увлечённые занятиями на турнике, будут «изъяты» из неблагополучных компаний, отучены от праздных шатаний и безделья.
Длительное нахождение на свежем воздухе. Приучив себя к тренировкам на турнике, вы будете в любую погоду выходить из дома и, делая спортивные упражнения, дышать полезным озоном (особенно это касается загородных участков).

Возможно использование турника не по назначению. Его нередко применяют как крепкую перекладину для выбивания ковров, сушки одеял и подушек. Оригинально и креативно будет выглядеть праздничная растяжка или воздушные шарики, укреплённые на турнике в честь дня рождения ваших домочадцев.

Для детей турник может стать средством, помогающим избавиться от лишней энергии

Настенный (навесной)

Две пары металлических отрезков пойдут на изготовление двух уголков, а к каждому следует прикрепить перекладину. Оба уголка затем привариваете к раме. Чтобы перекладину прикрепить к уголку, сначала проделываются отверстия на нижней планке, перекладина вставляется и свариваются места соприкосновения.

Останется в раме просверлить отверстия для крепежа и конструкцию можно вешать на стену. Бетонная плита и надежные крепления позволят вашему тренажеру выдерживать довольно большой вес. А перед установкой можете сначала покрасить конструкцию.

Совет: если вы обмотаете ручки своего турника изолентой, процесс подтягивания значительно облегчится. Кстати, такой турник можно соорудить даже на балконе.

Прежде чем приступить к изготовлению этого сложного настенного турника, составьте правильно чертежи. Вам будет гораздо удобнее работать.

Чертеж турника (нажмите для увеличения)

В качестве примера, приведём чертеж брусьев, который можно сделать своими руками:

Преимущества настенного турника:

  • Он компактен и поместится даже в маленькой комнате;
  • Мобилен и с одинаковым эффектом расположится на любой высоте, какую позволит потолок в доме;
  • Мощная система крепления делает его очень надежным.

Недостатки настенного турника:

  • На нем не получится совершить перевороты и другие трюки, потому что штанга расположена слишком близко к стене;
  • Масса тела может служить ограничением.

Из чего будем делать?

Не праздный вопрос: из каких материалов будем делать турник для улицы? Самодельные конструкции чаще всего создают из металла и дерева. Разумеется, металлические изделия надежнее и служат дольше. При этом с древесиной гораздо проще работать, и не требуется специальный инструмент, например, сварочный аппарат.

При правильном использовании опоры из дерева замечательно выполняют свою задачу, тогда как собственно перекладину все же лучше изготовить из толстостенной металлической трубы. При комбинировании материалов можно изготовить простой и надежный турник.

Железную трубу лучше окрасить, хотя и в необработанном виде турники в старых дворах прекрасно справляются со своей задачей. Для окраски выбирают атмосферостойкие эмали.

Неплохо работает молотковая эмаль. Чтобы краска держалась долго, металл следует полностью очистить от ржавчины, обезжирить, грунтовать, а затем покрыть краской два раза. Очень хорошо держится порошковая краска. Еще лучше, если найдется кусок оцинкованной трубы или из нержавейки.

Для детей, то есть при небольшой нагрузке, возможно изготовить перекладину из дуба. При этом ее длина должна быть не более 600 мм.

Пошаговая инструкция

В работе над турником нет ничего сложного:

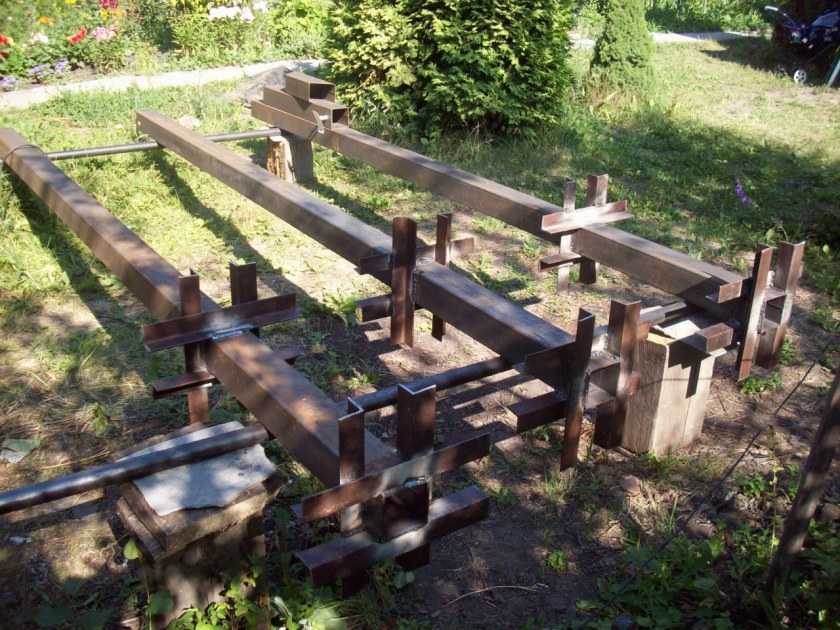

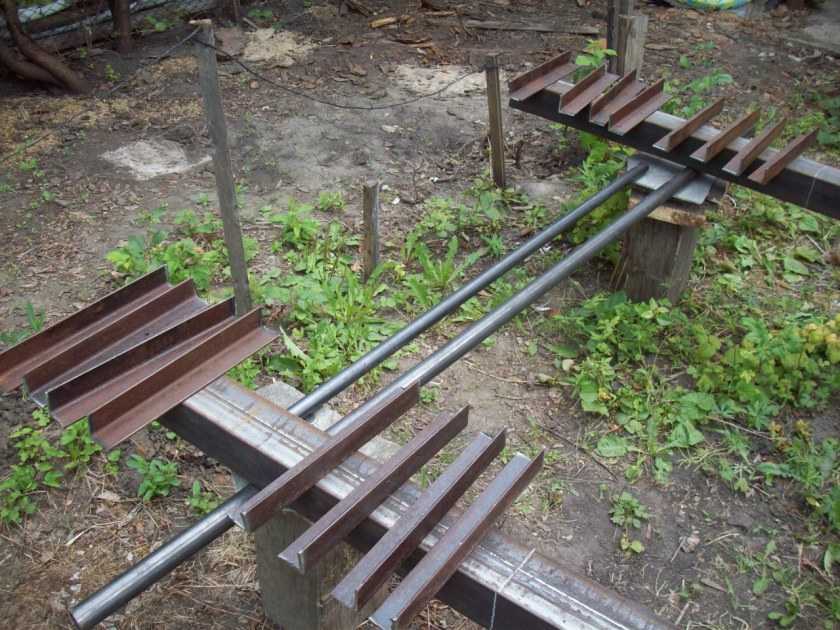

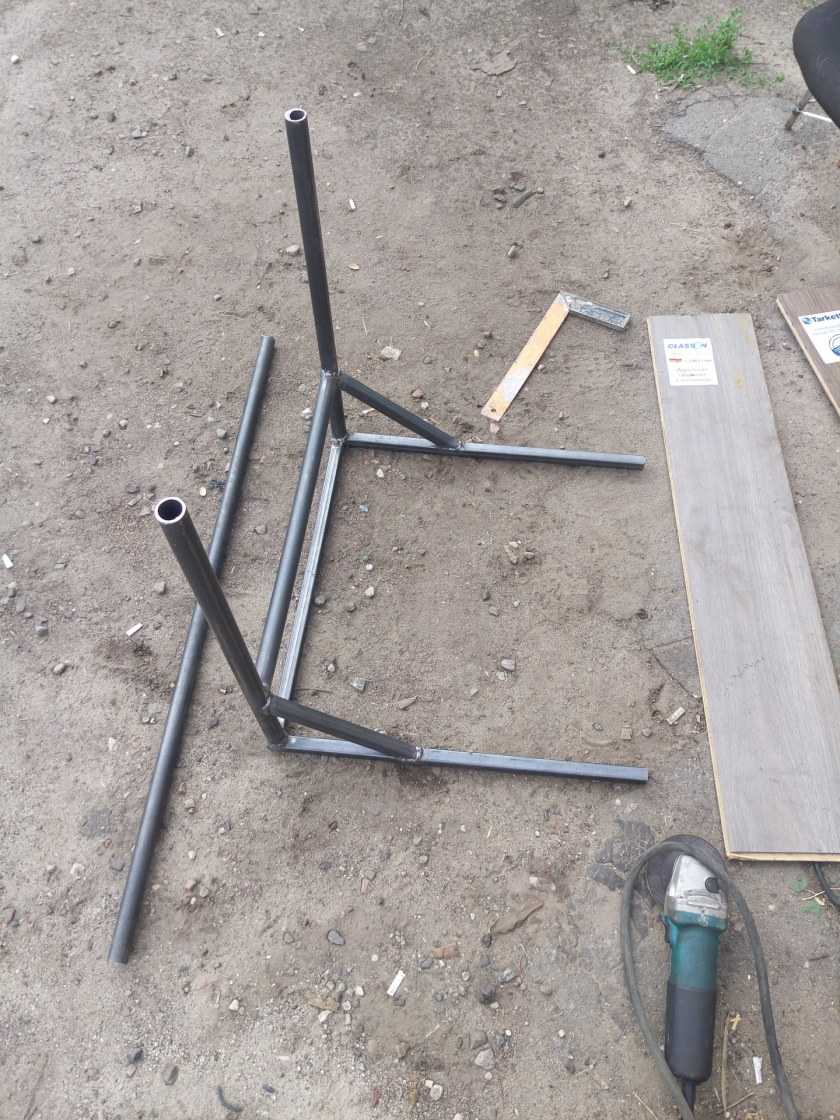

Берем болгарку и пилим профильную трубу на кусочки необходимой для нас длины. Угловые повороты составляют примерно 50 градусов и делаются на глаз. Свариваем будущий турник.

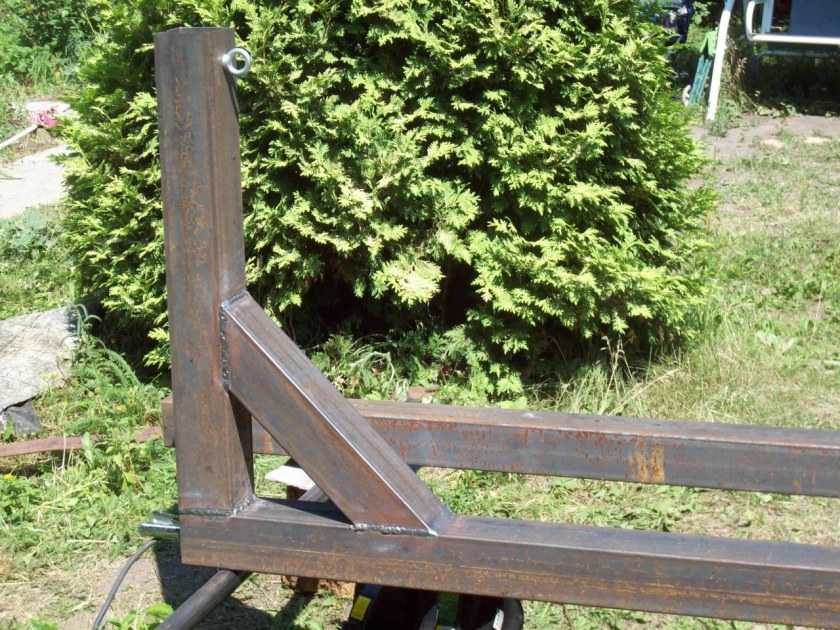

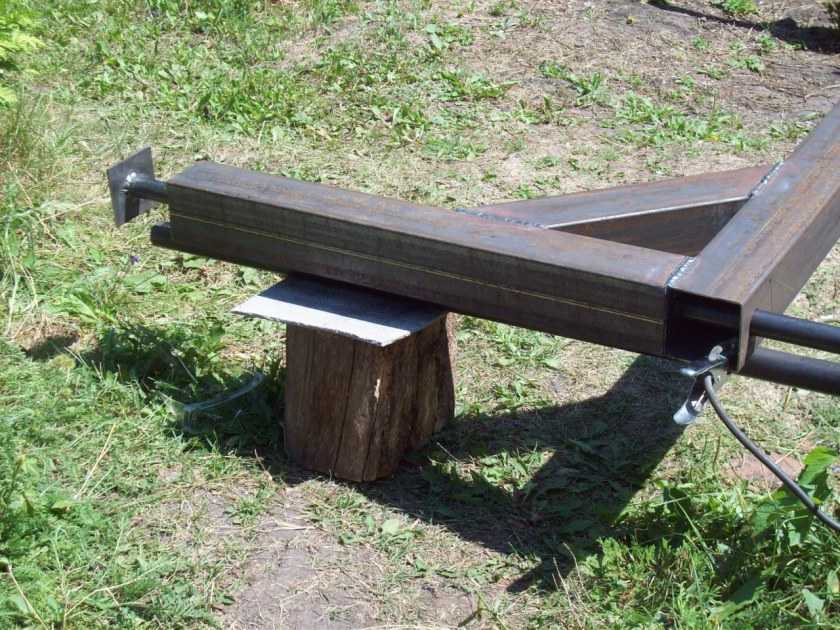

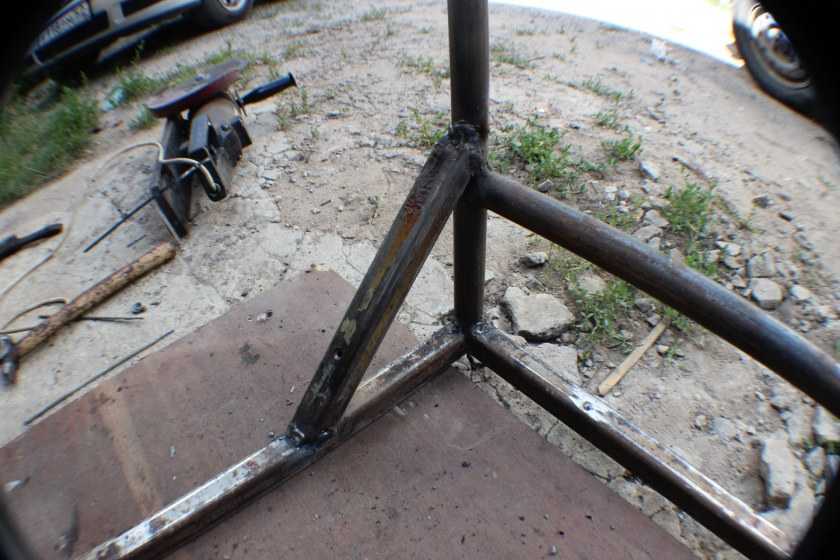

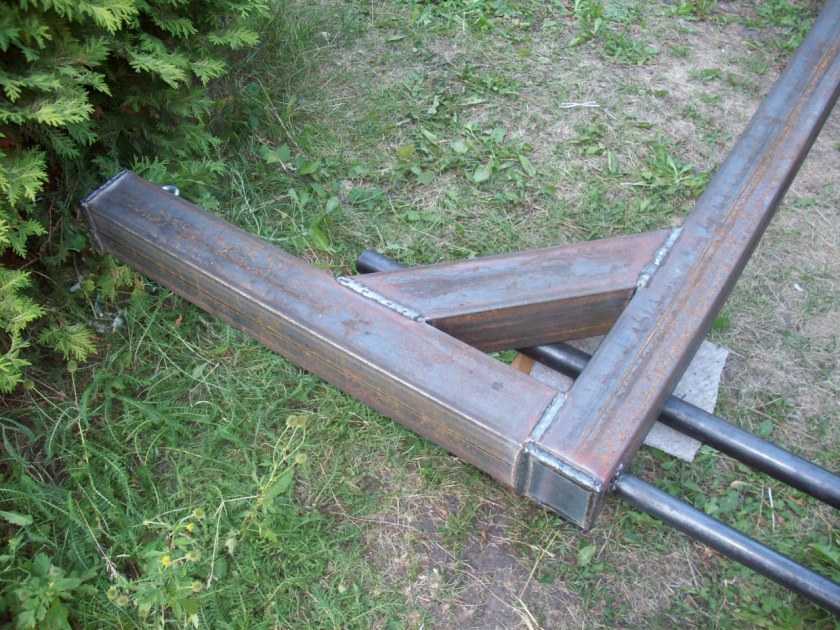

Соединяем перемычками каркас таким образом, чтобы получилась буква «г».

Для параллельности каркаса следует использовать планки. Они помогут зафиксировать все детали так, чтобы между ними было одинаковое расстояние.

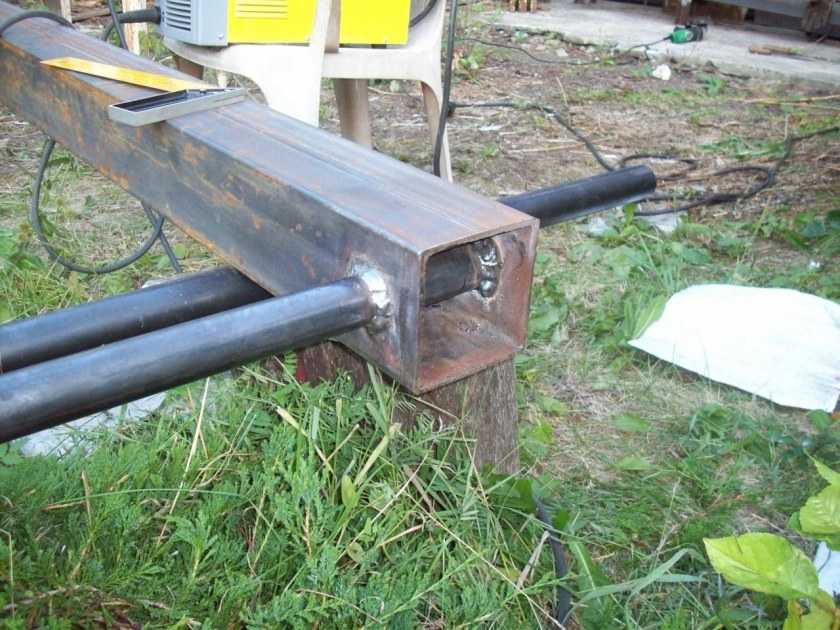

Используем обрезки от труб чтобы сделать ручку и привариваем ее внизу. Ее можно будет использовать для проработки пресса.

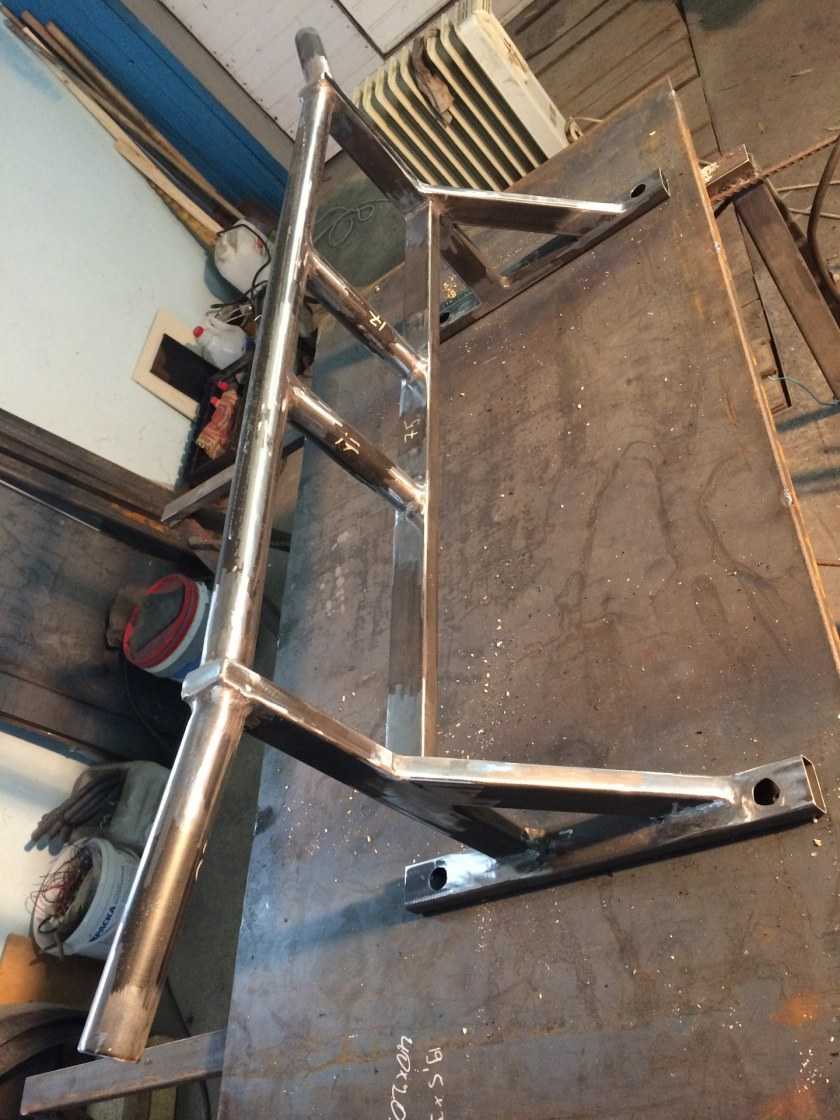

Привариваем к круглой трубе рукоятки для узкого хвата в выполнении упражнений. В трубе для этого сформируем выемки.

Сгибаем трубу по краям. Для выполнения манипуляции, в трубу вставим прут меньшего диаметра. Используя горелку, постепенно разогреваем место сгибам, применяя физическое усилие плавно и постепенно. Сгибаем до отметки в тридцать градусов.

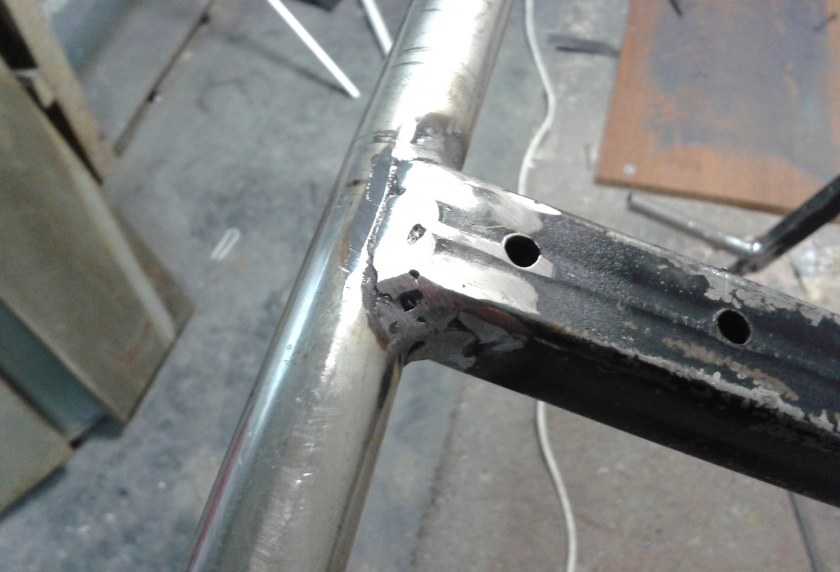

Зачистим сварку при помощи наждачки. Наденем специальную насадку на болгарку и ускорим процесс. Лучше всего использовать сначала крупную для стыков, а потом более мелкую чтобы прочистить все места, убрать налет и зашлифовать дополнительно все швы.

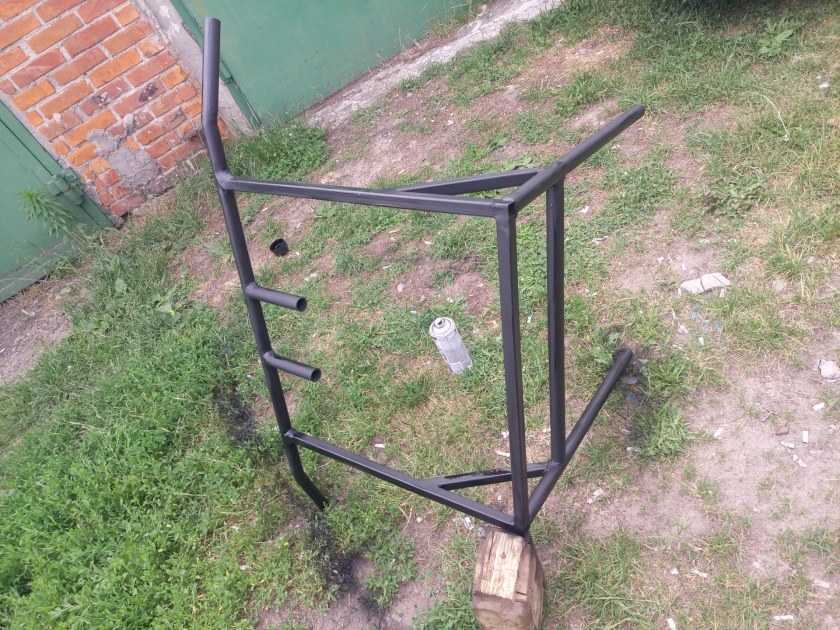

Красим краской из баллончика (она не дает рукам чрезмерно скользить по турнику). Лучше всего красить в три слоя. Так будет надежно, а турник прослужит максимально длинный срок эксплуатации без нареканий и необходимости подновлять красочный слой.

Делаем крепления для фиксации на стене. Для этого используем металлические полосы с размерами примерно 15 на 4 миллиметра. Их достаточно сложно сгибать, но результат получается превосходный. Отрезаем крюки нужного размера и сверлим просвет для дюбелей. Идеально подойдет сверло размером в 8 миллиметров. Отверстия делаем размером до 12 миллиметров.

Зачищаем и красим крючки по аналогии с самим турником.

Турник своими руками в квартире требует смекалки, поэтому делаем подушечки под плечи из подручных материалов. В качестве основы используем фанеру. Обматываем ее мебельным поролоном. Лучше всего использовать два слоя. Затем при помощи мебельного степлера крепим искусственную кожу, можно использовать любую экокожу плотного типа.

Любая идея сделать брусья для дома – отличный вариант! Такие истории помогают проявить смекалку и сделать турник практически из подручных материалов.

Хорошая практика, делать такие снаряды для дома с подрастающими детьми. Это хороший способ рассказать о труде и своим примером показать как делать полезные для собственного здоровья снаряды без особых затрат и усилий. Пусть спортивные достижения не заставляют себя ждать, а надежный турник служит верой и правдой много лет!

Особенности внешней отделки

После того как турник полностью установлен, его можно раскрасить. Это покрытие будет выполнять декоративную функцию и защищать металл от коррозии, а дерево — от грибка и вредных насекомых.

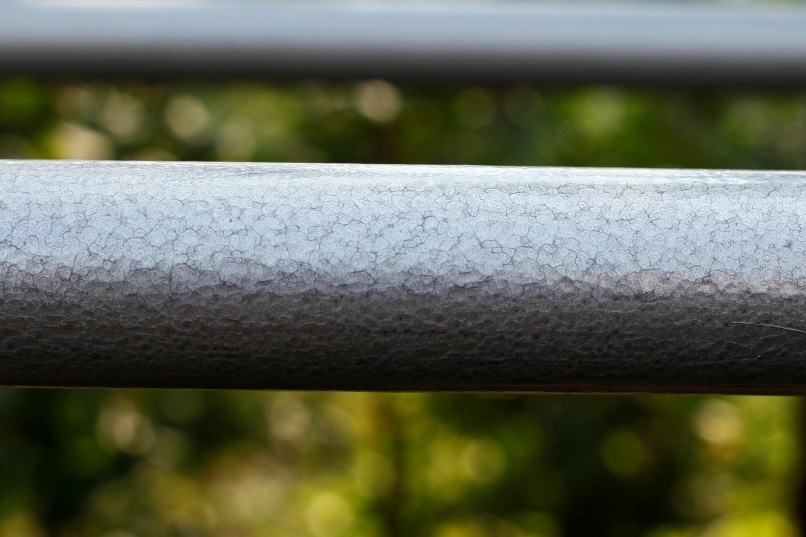

Есть и другие варианты внешней отделки, которые предотвратят скольжение рук на перекладине

Можно приобрести в аптеке обычный резиновый жгут и обмотать им трубу в тех местах, где происходит захват руками.
Рекомендуется покрыть перекладину специальной нескользящей краской.
Если есть возможность, то можно купить в специальном магазине спортивных товаров мягкие неопреновые нескользящие накладки. Они цилиндрической формы различных диаметров, для того чтобы они легко надевались на перекладины разных размеров.
