Водный велосипед, конструкция, лучшие модели, как сделать самому

Рабочий процесс

Очень важно делать все правильно, так как любые ошибки и недоработки сделают конструкцию непригодной к использованию. Мы разделим процесс на две основные стадии, чтобы вам было проще в нем разобраться

Резка и сборка конструкции

На этой стадии проводятся следующие работы:

В первую очередь нужно внимательно рассмотреть чертежи каяка из фанеры – своими руками вам надо перенести все выкройки на материал. Как отмечалось выше, лучше всего приобрести готовый комплект, чтобы избежать просчетов и ошибок при нарезке готовых элементов; Лекала прикладываются к поверхности, после чего переносятся на нее с помощью шила. Чтобы линии были хорошо видны, вам необходимо отчертить их столярным карандашом

При отчерчивании особое внимание уделите точности линий, нужно чтобы они были как можно ближе к идеалу;

Готовые эскизы очень удобны в использовании, вам не нужно быть специалистом в судостроении, чтобы добиться хорошего результата

Инструкция по резке материала проста, но следует учитывать, что толщина используемой фанеры невелика, поэтому ее очень легко повредить. При распиловке не следует торопиться, нужно соблюдать аккуратность. Чем лучше вы проведете эту часть работ, тем качественнее и надежнее будет конечный результат;

Аккуратность резки очень важна

Очень важно собирать мелкие опилки при резке, для этого подстелите газеты, они пригодятся вам в дальнейшем при склеивании отдельных элементов;

Важно! Специалисты рекомендуют использовать для резки ручную ножовку с мелким зубом, этот вариант более трудозатратный, но и позволяет получить более высокий результат. При сборке элементов на расстоянии 10 мм от края сверлятся отверстия и детали стягиваются медной проволокой, не стоит прикладывать слишком большое усилие, чтобы не повреждать фанеру. При сборке элементов на расстоянии 10 мм от края сверлятся отверстия и детали стягиваются медной проволокой, не стоит прикладывать слишком большое усилие, чтобы не повреждать фанеру

При сборке элементов на расстоянии 10 мм от края сверлятся отверстия и детали стягиваются медной проволокой, не стоит прикладывать слишком большое усилие, чтобы не повреждать фанеру.

Важно соблюдать правильную геометрию при стягивании

Стоит отметить, что другие варианты собираются аналогично – плоскодонка из фанеры своими руками делается так же, разница только в форме элементов.

Чертежи плоскодонки из фанеры своими руками сделать проще, чем каяка ввиду особенностей формы

Укрепление конструкции

Эта стадия также очень важна, нужно выполнить целый ряд работ:

  • В первую очередь все швы заполняются эпоксидной смолой с наполнителем из древесных опилок. Делается это очень аккуратно, деревянная поверхность шлифуется после застывания;
  • Затем обрабатываются наружные стыки – заполняются композицией, скругляются и выравниваются. Далее вырезается стеклоткань, прикладывается к поверхности и пропитывается эпоксидкой. После высыхания излишки обрезаются;
  • Верхнее перекрытие делается из реек толщиной 4 мм, вначале вырезаются все элементы, а после они скрепляются поперечными брусками;

Верхняя палуба изнутри соединяется поперечинами

Далее все элементы соединяются, обрабатываются смолой и выравниваются. Последним этапом является нанесение лака для дерева на поверхность.

Конечно, такие конструкции, как яхта из фанеры своими руками также можно собирать, но это намного сложнее, чем небольшой каяк или плоскодонка.

Строим надёжный катамаран из пенопласта

Самостоятельно сделанный катамаран из пенопласта невозможно будет потопить, он отличается долговечностью и им легко пользоваться.
Давайте рассмотрим постройку данного плавательного средства своими руками с размерами 3750 х 1600 мм, толщиной пластин 40 до 150 мм, высотой поплавка 200 мм и шириной 400 мм. Резка пластин осуществляется с помощью особого приспособления – нихромной проволоки, разогретой до 200-250°С или на специальном станке.
Чтобы сделать прогулочный катамаран из пенопласта, нам понадобится: 2 диафрагмы в носовой части, 4 перегородки и 4 шпангоута. Все эти детали делают из фанеры, имеющей толщину в 12 мм.

Стяжные трубы (дюралюминиевые) используются, чтобы закрепить детали, но можно использовать и тонкостенные трубы из стали. Самостоятельно, на трубах, диаметром полдюйма нужно сделать резьбу при помощи плашки или трещотки клупа.
Перед тем, как собирать поплавки для катамарана, на широкие поверхности пластин наносят эпоксидный клей или масляную краску, после чего, посредством стяжек они стягиваются стальными трубками. Теперь на самодельный катамаран клеят тонкую бязь или стеклоткань в несколько слоёв с использованием эпоксидной смолы или масляной краски.
Передняя часть поплавков катамарана тоже изготовляется своими руками с помощью уголков, размером 25х25 мм (используется алюминий), после чего её обшивают алюминиевыми листами, толщиной 0,5 мм.
Крышки, выполненные из фанеры листового дюралюминия толщиной 1-1,5 мм, крепятся винтами к уголкам носовой части, которую в свою очередь насаживают на концы стяжных труб и крепят гайками. Завершающий этап изготовления носовой части – это её заполнение кусками пенопласта и закрытие крышкой.
Строительство палубы осуществляется из реек и деревянных брусков. Готовая конструкция самостоятельно прикрепляется к шпангоутам с помощью 8 болтов и гаек. Если вы хотите на катамаране передвигаться быстрее и даже против ветра, то в его кормовой части можно установить мотор или ходить на вёслах.

Расчет размеров судна

Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.

Размеры судна рассчитываютсяя для каждого индивидуального случая

Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.

Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:

Катамаран длиной более 6 метров делать не рекомендуется, поскольку он потеряет практически полностью свою маневренность. Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.

Чем больше размер судна, тем больше его проходимость и устойчивость, но меньше маневренность. Это касается как его длины, так и ширины.

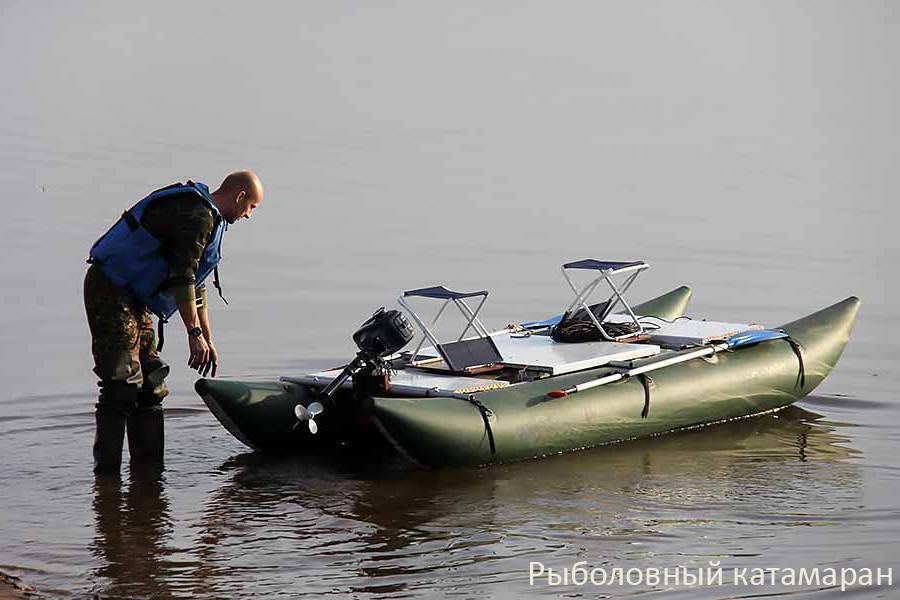

Если же катамаран будет рыболовецким или прогулочным и его планируется оснащать парусом, мотором или лопастями с педалями, его ширина может быть увеличена еще.

Катамаран на веслах

Ширина катамарана должна быть минимум в полтора раза меньше его длины.

Порядок изготовления

Чтобы изготовить катамаран своими руками, нужно определиться с его назначением и, исходя из этого, рассчитать размеры. Мы рассмотрим два варианта судна: простейшее одноместное и туристический плот на основе катамарана.

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.

Переднюю часть, для большей проходимости и маневренности нужно приподнять. Для этого используем два пластиковых колена с изгибом 120 градусов. Крепим их на второй конец труб и так же закрываем заглушками.

Поплавки готовы. Можно приступать к сборке.

Изготовление сиденья для одноместного катамарана

Для соединения поплавков в один «целый» катамаран можно использовать все, что угодно. Подойдут пластиковые трубы небольшого диаметра, деревянные бруски, металлические уголки и прочее.

Туристический плот

Основные принципы изготовления этих двух плавсредств своими руками не имеют особых различий. Разница лишь в том, что прогулочный плот будет рассчитан явно не на одного человека. А еще лучше, если на нем поместится и груз в виде провизии, зонтика от солнца, одежды посуды и прочего.

Так может выглядеть туристический плот Такая конструкция позволяет установить на катамаран любое движущее устройство, начиная от лопастей, приводимых в движение педалями, и заканчивая бензиновыми двигателями.

К тому же, такая платформа позволяет полноценно позагорать на солнышке, половит рыбку, в общем, весело и плодотворно отдохнуть в узком кругу лучших друзей.

Основной материал – сосна (качественная, сухая).

Рама составляется из 8 брусьев: 4-х стрингеров и 4-х бимсов (поперечные).

Каждый состоит из двух частей. Части разной длины: в местах их соединения крепятся подуключены (длина подбирается индивидуально – под «гребца»). Далее необходимо:

Изготовление поплавков для катамарана своими руками

Поплавки для катамарана представляют собой удлинённые баллоны, накаченные воздухом. Чтобы сделать такие поплавки своими руками, нужно взять прочную и лёгкую ткань, которая не пропускает воздух, лучше всего использовать прорезиненную.
Берём ткань, выкраиваем из неё куски, размером 300 х 64 см – это будут наши заготовки для баллонов, для каждого из них нужно по 2 одинаковых куска ткани. Если у вас отсутствует материал нужного размера, то можно склеить необходимые нам куски ткани из отрезов небольших размеров. Склейку нужно обязательно делать внахлёст, чтобы было перекрытие, как минимум 2 см. После того, как швы застынут, их необходимо дополнительно проклеить полосками из аналогичной или ещё более тонкой ткани, чтобы было перекрытие не менее 2-3 см. Сначала делаем проклейку изнутри баллона, а потом снаружи.
Всего, для изготовления баллонов своими руками, нам понадобится около 20 квадратных метров ткани. Такой кусок вам обойдётся примерно в 9000 руб., плюс другие расходные материалы, получится, что нам постройка этого плавательного средства обойдётся приблизительно в 15 000 руб.
Также нужно не забыть предварительно вклеить части баллона трубки с фланцами, чтобы можно было их заполнить воздухом таким образом, чтобы трубка сверху направлялась во внутреннюю часть катамарана, поэтому наполнять воздухом будет удобнее.
Вес одного баллона без воздуха, сделанный из такой ткани, составляет всего 1 кг. Если вы хотите получить конструкцию более высокой прочности, то баллоны можно изготовить из газгольдерной ткани, применяемую на металлургических предприятиях, чтобы хранить в ней кислород под давлением.

Технические характеристики

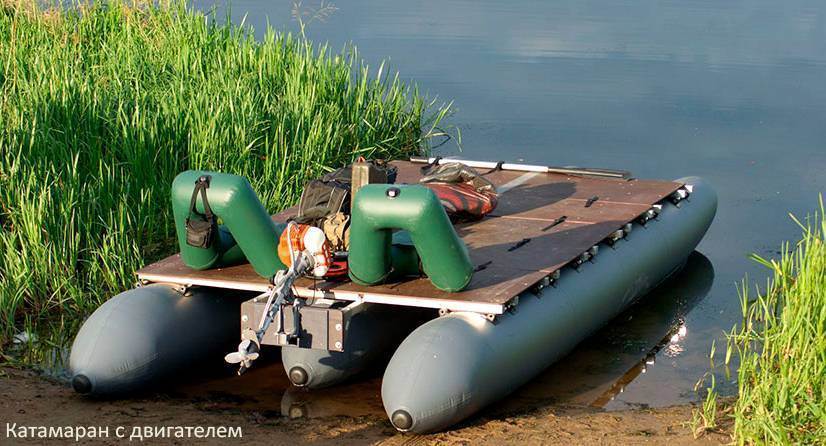

Катамаран состоит из двух воздушных баллонов и рамы, которая бывает надувной или жесткой, изготовленной из алюминия. В собранном состоянии вся конструкция помещается в рюкзаке, что удобно при транспортировке.

Устойчивость

Катамаран — устойчивая конструкция, он легко всходит на волну, получая минимум ударов. Образование брызг небольшое на любой скорости, что комфортно для пассажиров. При волне высотой 0,5 м остойчивость конструкции превосходит другие модели. Катамараны устойчивы на курсе, легко выдерживают заданную траекторию движения.

Плавсредство способно противостоять воздействию внешних сил, его боковая устойчивость противостоит силам переворачивающего момента. Продольная устойчивость противостоит навалам на корму или нос — продольному переворачивающему моменту (перевороту через корму). Большое расстояние между баллонами и правильное распределение веса увеличивают остойчивость средства.

Безопасность катамарана больше, чем у лодочных моделей. Остойчивость его конструкции намного выше. Перевороты лодок возможны при нагрузке на борт, что часто бывает при выуживании рыбы, когда происходит крен плавсредства. Используя надувные конструкции, даже несколько человек могут находиться на одном борту без опасности его крена и переворота. Это плавсредство невозможно перевернуть или потопить.

Полезное пространство

Катамараны намного шире однокорпусных моделей, благодаря чему полезное пространство почти в два раза больше, чем у лодок. Палубы шириной от 2 м могут быть длиной от 2,5 до 4 м, на большом участке устанавливают тент или палатку.

Экономичность

Благодаря своей конструкции катамаранные модели имеют уменьшенное лобовое сопротивление. Их вес поделен между воздушными корпусами, что создает малое сопротивление по сравнению с лодками. Скорость катамарана на 20−40% выше, чем у лодочного средства с такой же нагрузкой.

Катамараны разгоняются до 20−25 км/ч при использовании меньших моторов, потребляющих мало топлива. Расход топлива у этих моделей на треть ниже, чем у лодок. Модели для рыбалки имеют транец под мотор до 10 л.с., но в них часто используются небольшие двигатели от 2 до 5 л.с.

Грузоподъемность

Загруженное плавсредство может погрузиться ниже оптимальной глубины, но у катамарана от перегрузки только ухудшатся скоростные характеристики: чтобы он затонул, груз должен в три раза превышать грузоподъемность. Это значит, что при грузоподъемности 500 кг критичной для данного плавсредства будет перегрузка до 1500 кг.

Катамаранные средства имеют грузоподъемность от 300 до 500 кг, загруженность не влияет на его остойчивость и скорость. Несмотря на небольшой вес, модели имеют большую грузоподъемность, на них можно расположить ящики для перевозки улова, приспособления для рыбалки и много других нужных грузов. Количество пассажиров — от 2 до 10 человек. Непотопляемость при перегрузках — большое преимущество катамаранной конструкции по сравнению с лодочными моделями.

Маневренность

Маневренность судна — его поворотливость при маневрах вправо или влево от геометрического центра конструкции и возможность обратного движения. Катамаранные конструкции обладают хорошей маневренностью — быстротой разворота и возвращения в первоначальное положение. Подкаяченные нос и корма увеличивают маневренные качества судна.

Катамаран из труб

В качестве основы такого водного средства передвижения выступают алюминиевые трубы, соединённые между собой так, чтобы получился каркас. К нему мы будем прикреплять баллоны, накаченные воздухом.
Но для начала нам нужно все это купить. Поэтому учитывайте, что 1 метр необходимой нам трубы, диаметром 16 мм стоит примерно 26 руб., а понадобится нам таких труб метров 30 – не меньше. Надувные баллоны стоят не меньше 25 000 руб. за пару.
Такие баллоны должны иметь конструкцию, состоящую из двух слоёв, где внешний слой – это чехол, выполненный из брезента или какой-то другой прочной ткани, именно на него приходится основная нагрузка. Внутрь такого чехла укладываются баллоны. Кстати, если вы не знаете, как сделать самодельный катамаран из труб, чтобы его стоимость была ниже, то вместо покупки надувных баллонов, можно использовать полиэтиленовые рукава. Ведь их основное предназначение – это удержание воздуха и прочность, поэтому их конфигурация нам не принципиальна. Единственное, что размеры рукавов должны быть больше, чем прочный наружный чехол. Для большей безопасности, внутренние баллоны необходимо сделать из нескольких секций, чтобы при прокалывании одной, катамаран уверенно оставался на плаву.
В процессе постройки лодки-катамарана своими руками, лучше всего пользоваться нержавеющими материалами

Особое внимание следует уделить креплению баллонов – нужно исключить их касание о металлические детали, чтобы не допустить излишнего трения. Также, когда вы сотрите катамаран из труб своими руками, не советуем экономить на используемых материалах

Не забудьте и про экипаж, нужно предусмотреть, чтобы им было удобно ходить, пусть даже по небольшой палубе и было место, где сидеть.

От редакции: велоспорт – это модно

Велоспорт является очень важной частью европейской и голландской культуры. Традиция формировалась на протяжении века. Однако доступные модели не так давно исчезли с улиц

Это связано с трудоемкостью производства и переноса производства в Юго-Восточную Азию. Но традиция есть традиция.

Чтобы подтолкнуть к созданию своих проектов в сфере велодизайна, представляем вам впечатляющий дипломный проект выпускника Эйндховенской академии дизайна Боба Шиллера. Этот предмет инженерного искусства имеет имя Epo. Основной целью разработчика, по его мнению, является необходимость оживить местную промышленность и вернуть производство в Нидерланды. Сборка велосипедов для Европы будет весьма прибыльной.

Многие специалисты получили глубокое удовольствие от дизайна и амбиций, благодаря которым Боб Шиллер получил гран «Держи глаз». Дизайнер заимствовал идеи от автомобилей, копируя узлы и запчасти. Epo сделан из листов алюминия, спрессованных и спаянных вместе. Благодаря этому получена легкая и прочная конструкция.

Во многих современных мегаполисах велосипед остается средством передвижения. В Лондоне – в мировой столице моды – большие инвестиции делаются велосипедную инфраструктуру. Так что велотранспорт останется нашей реальностью надолго.

Рекомендуем нашим читателям насладиться и посмотреть, что такое великолепная сборка велосипеда.

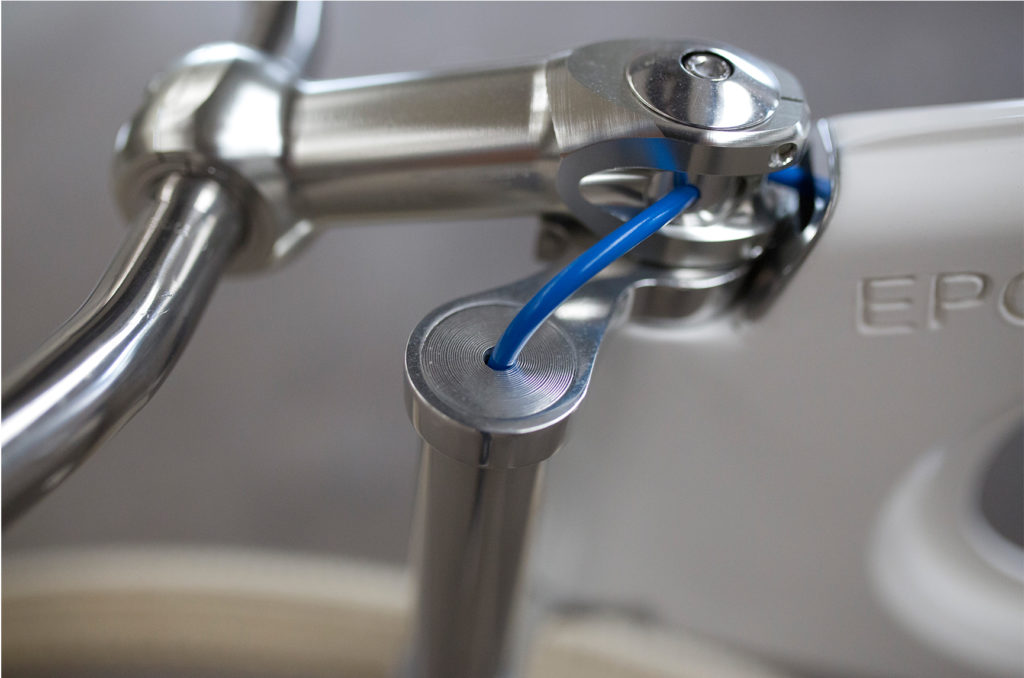

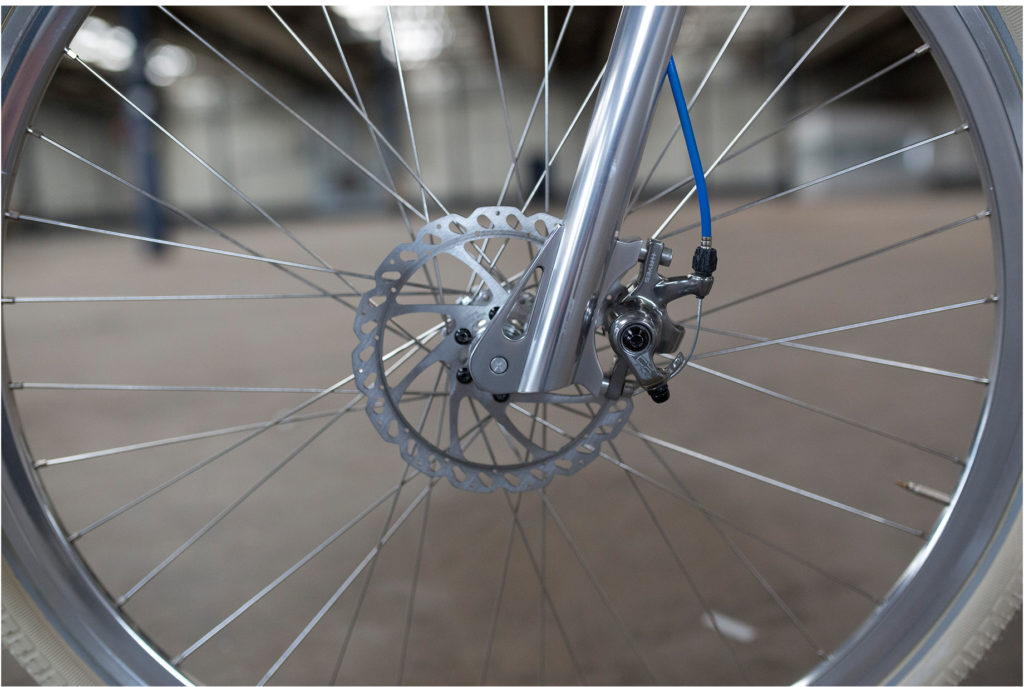

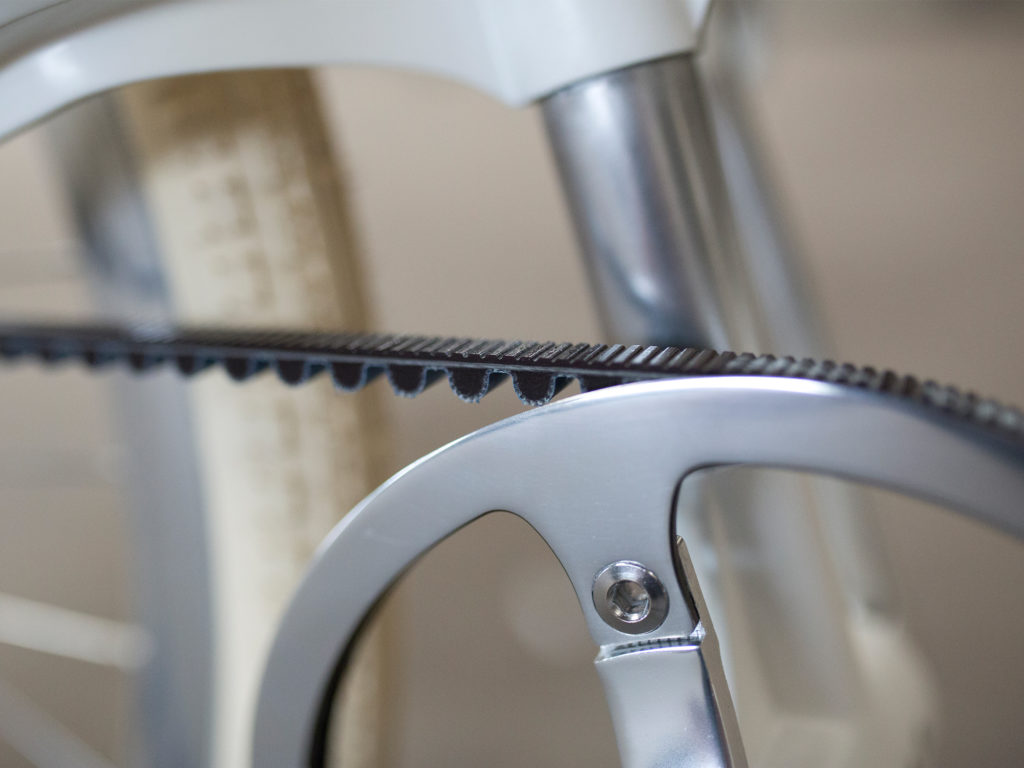

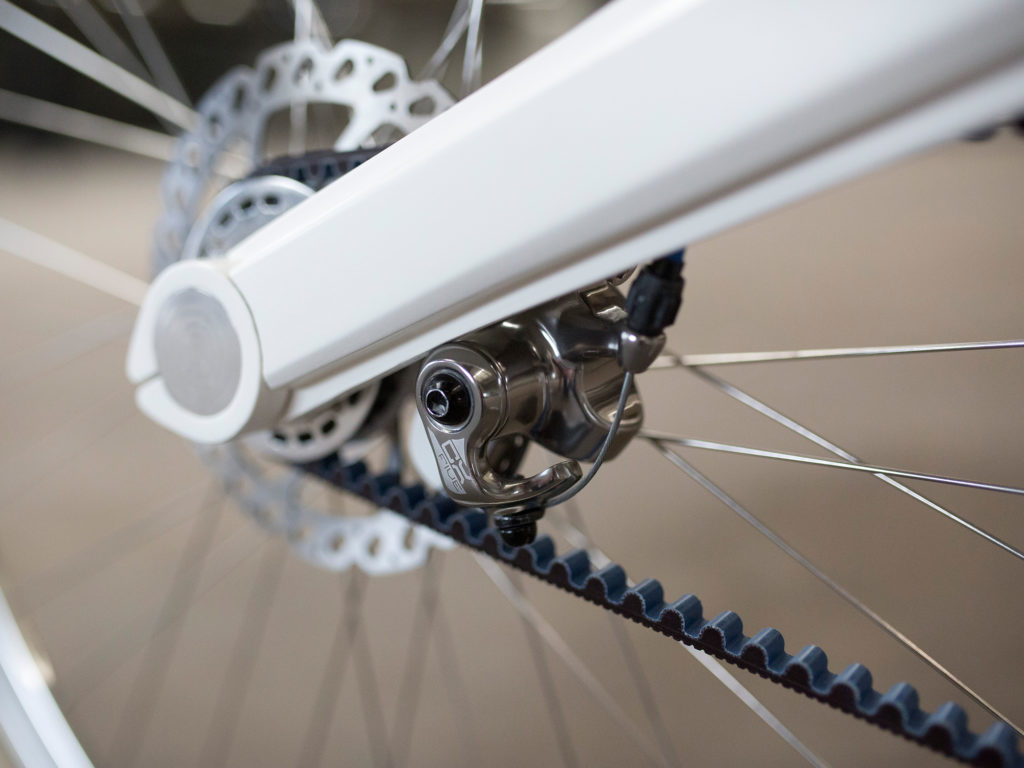

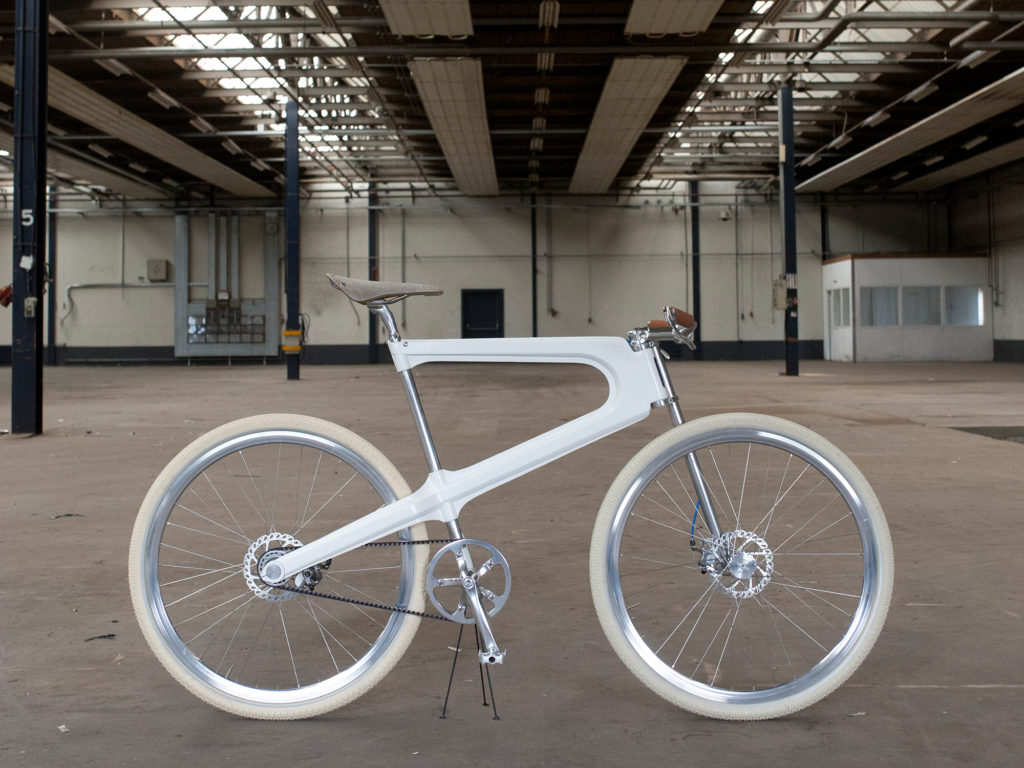

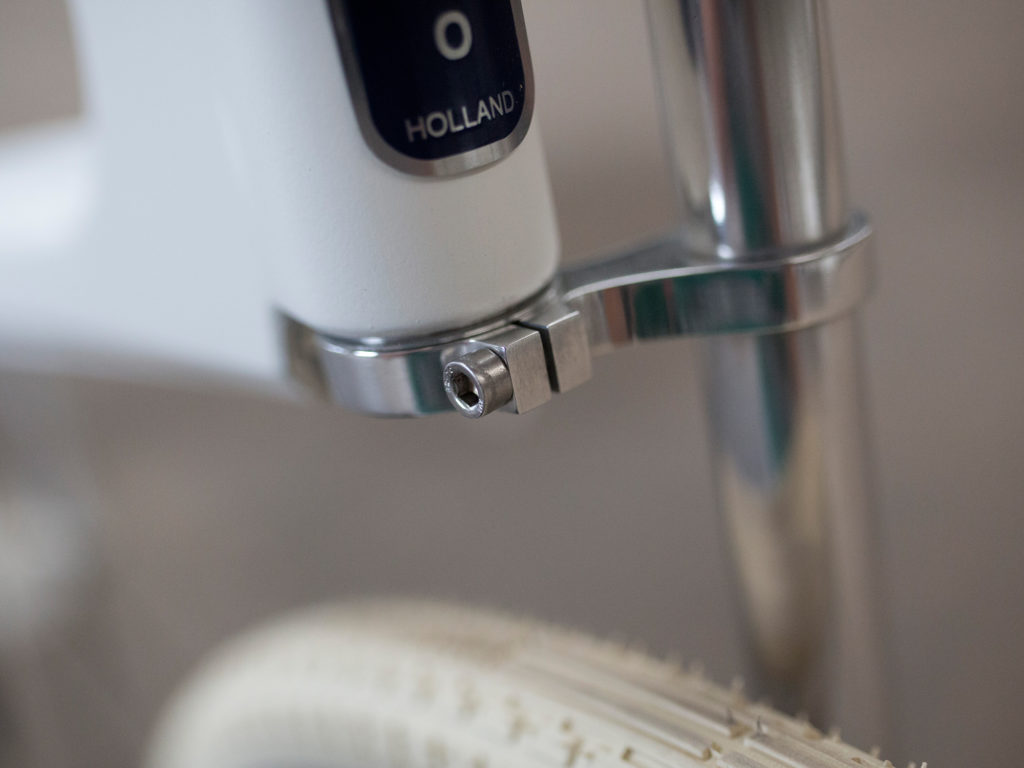

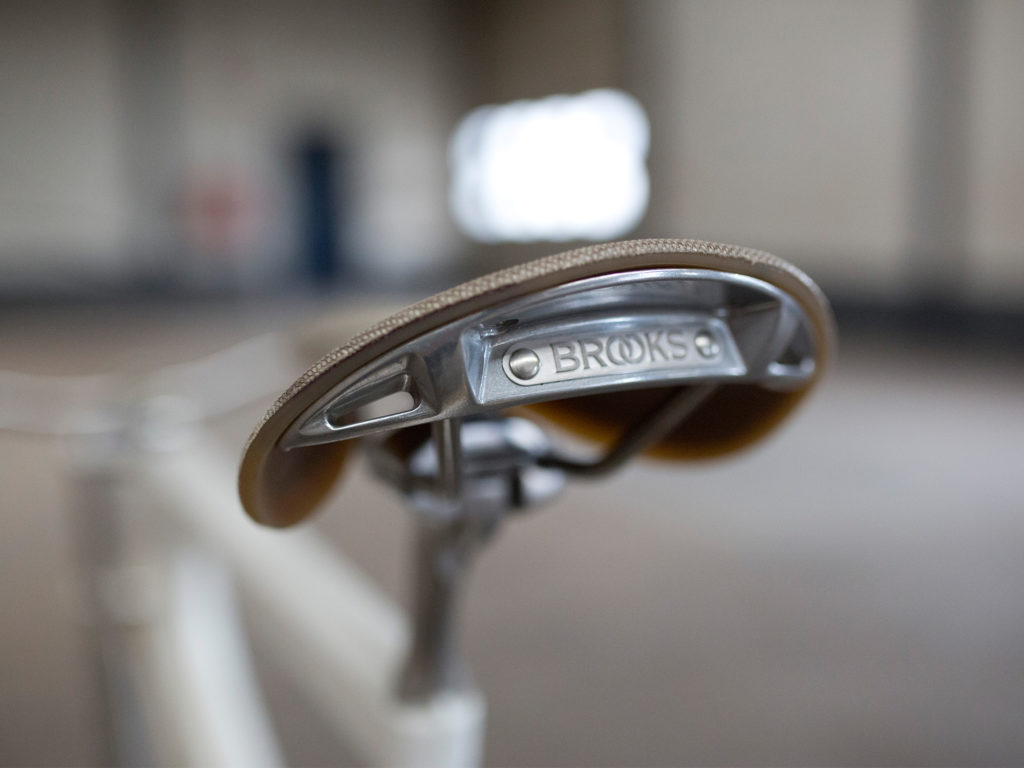

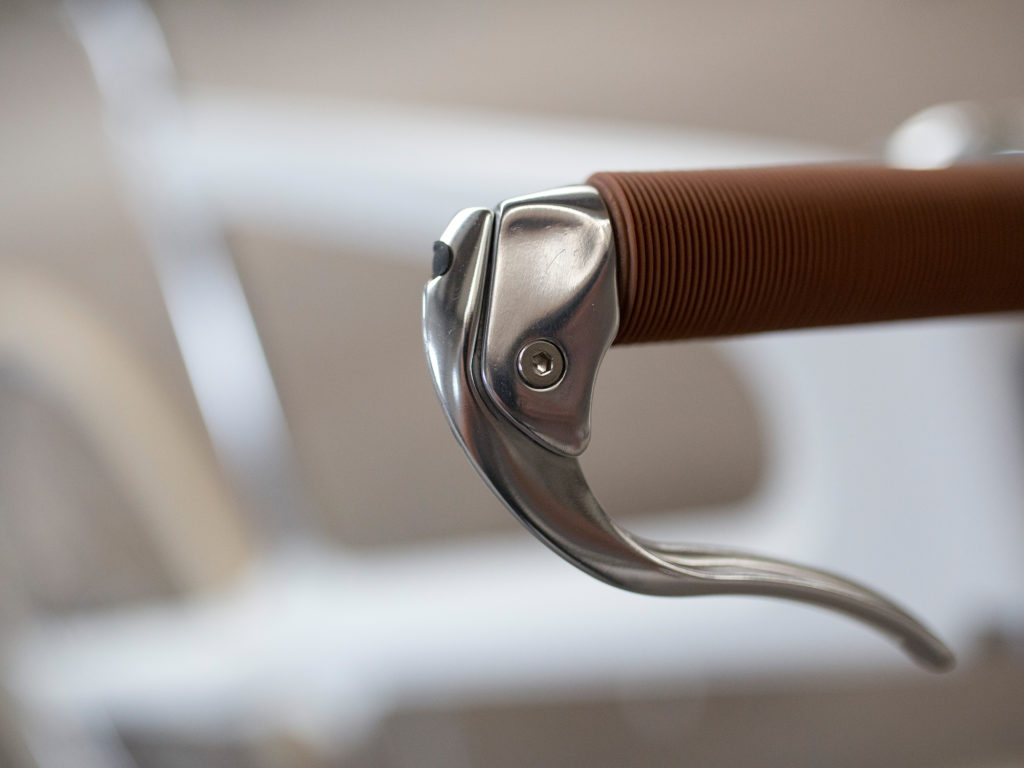

Голландский студент очень успешно задался вопросом, как собрать велосипед своими руками, создав Epo Bicycle.

Крепления тривиальны и просты для самостоятельной сборкиИмеется электропривод, который повышает транспортную ценность велосипедаРучные тормоза стандартныЕсть трансмиссияОпять же трансмиссия

Фото с сайта: www.anothersomething.org.

Рама

Не менее важная деталь, от которой зависит прочность готовой конструкции. Рама катамарана должна быть лёгкой, надёжной и крепкой, чтобы не сломаться при ударах, а это качество достигается разными способами. Начну с правильного материала для рамы.

Материал

Дюралюминий

применяют чаще других сплавов. Особенно часто рекомендуют трубы Д16Т, обеспечивающие лучшее соотношение прочности и веса. Изредка встречаются титановые рамы, но они достаточно хрупкие и являются исключением из правил.

Дерево

. При экстремально сложной заброске с длительной пешкой многие туристы предпочитают делать каркас на месте стапеля. Разумеется, это возможно лишь в тех районах, где удастся найти подходящие молодые деревья.

Манипуляции с деревом потребуют больше времени, чем сборка «родной» рамы, но позволят существенно сэкономить вес транспортируемого снаряжения. Готовая деревянная конструкция получается прочной и не очень тяжёлой, поэтому на катамаране можно спокойно проходить любые препятствия, которые по силам экипажу. Дерево часто выручает и тех, у кого случилась поломка, ведь на реке других вариантов починить раму попросту нет.

Форма и длина

  • Обычная рама – это скреплённые между собой прямые отрезки трубы. Продолины крепятся по бокам гондол и соединяются поперечинами. У некоторых «верблюдов» имеется ещё и специальная выжимная труба, проходящая под сидушкой и выравнивающая площадку под коленями гребца. Её концы зажимаются под поперечинами.
  • Изогнутые трубы . Существуют модели катамаранов с изогнутыми трубами, например, тритоновский «Аргут». Подобное исполнение каркаса позволяет сформировать баллон и повысить жёсткость конструкции, но имеет ряд недостатков. Один из них – невозможность починить раму в условиях похода.
  • Длинные продолины имеют два варианта исполнения: прямые трубы и гнутые. Они увеличивают жёсткость баллона, благодаря чему катамаран лучше держит курс и режет валы. Однако при нырянии в бочку с крутого слива жёсткие носы глубоко зарываются, и вода может вытолкнуть катамаран на носовую свечку. В свою очередь, жёсткая корма, попав под слив, передаёт усилие на всю раму, что опять же может закончится кормовой свечой.
  • Короткие продолины бывают только прямыми. Оконечности носа и кормы у таких катамаранов мягкие, поэтому в бочке носы «всплывают», спасая судно от свечи и переворота, а корму под сливом притапливает и выталкивает. Вот только расплатой за устойчивость в бочках будет меньшая управляемость.

Способы сборки каркаса

Жесткое болтовое соединение.

Поперечины и продолины скреплены болтами, поэтому рама получается жёсткой. Катамаран становится максимально послушным и реагирует на все действия участников экипажа, однако такой каркас неустойчив к деформирующим нагрузкам.

Другие недостатки подобного соединения: болты могут погнуться, усложняя тем самым сборку и разборку, а иногда теряются, поэтому в ремнабор для катамарана с жёстким каркасом лучше на всякий случай положить несколько скруток.

Болт и скрутка

Гибкое соединение на скрутках.

Раму на скрутках легче собрать: в качестве соединительных элементов здесь используются жгуты с дюралевым воротком, фиксирующимся манжетой. Другой вариант – обычные полоски резины, нарезанные из старых автомобильных камер. Видел даже бамбуковую раму, скрученную одним лишь скотчем.

Каркас на скрутках получается мягким, прощает значительные деформации, нейтрализует энергию удара, но судно на действия гребцов отзывается с небольшим запозданием.

Цельные и разборные поперечины

Продолины длинные, поэтому разделены на две половины. Это не влияет на прочность рамы, так как значительного напряжения в местах соединения не возникает. Зато с поперечинами, испытывающими разные виды нагрузок, не всё так просто.

Цельная труба

надёжней разборной, но мощная вода может сломать что угодно, поэтому нет смысла лишать себя удобства.

Разборные поперечины

. Причина их появления связана с удобством и правилами перевозки багажа, которые делаются всё строже. Многие туристы решились на разборную конструкцию – свёрток с вёслами и каркасом становится короче и легко помещается на третью полку. Такая мера усложняет сборку и есть риск срезать болты на торчащих из воды обливняках.

В целом, конструкция приживается, и на водных маршрутах всё чаще можно встретить плавсредства с разборными поперечинами. Некоторые туристы додумались сдвинуть место соединения от центра ближе к баллону, где нагрузка на каркас меньше.

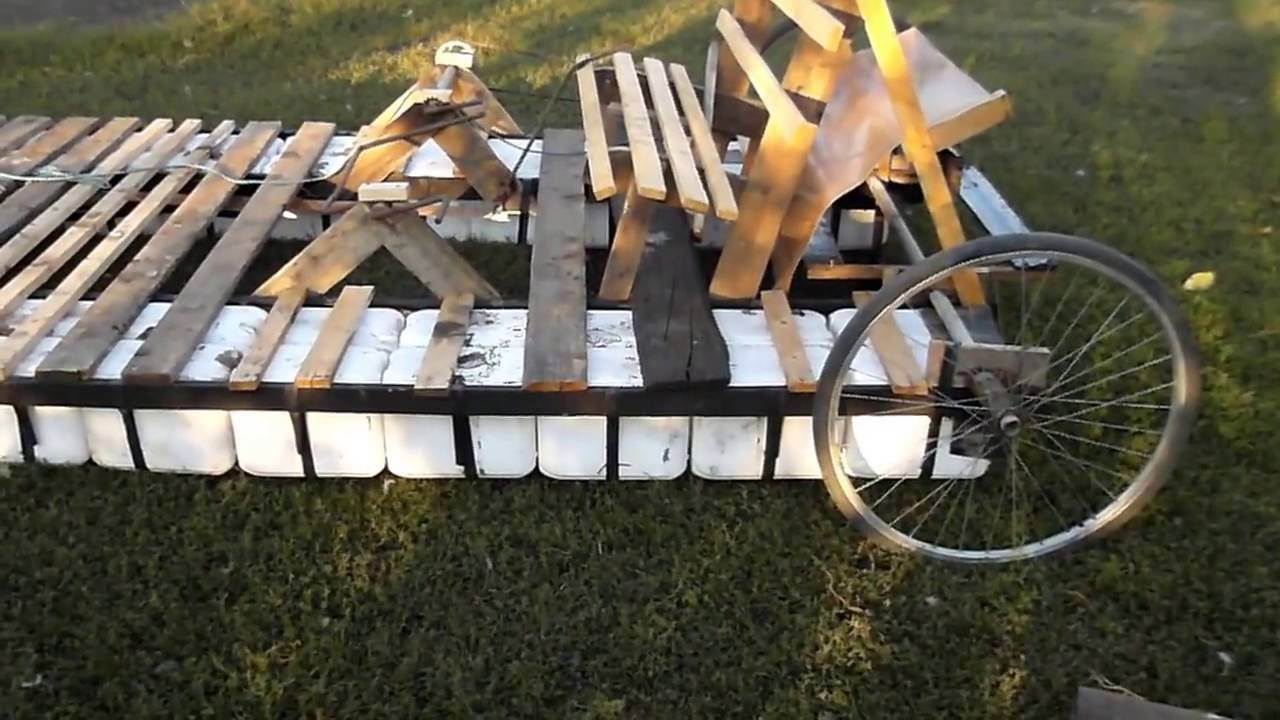

Велосипед- катамаран своими руками

Предлагаем вам познакомиться с конструкцией необычного велокатамарана. Ничего с велосипеда не снимая, дополняем свою машину несложной пристегивающейся конструкцией в виде двух поплавков, и в считанные минуты он перевоплощается в плавсредство. Делаем катамаран своими руками.

Есть в австрийских Гурктальских Альпах небольшое озеро Милльштеттер-Зее. Его длина 10 км, а ширина всего 300 м. На противоположных его берегах расположились два поселка.

В одном есть школа, в другом — нет. Так вот ребята из одного поселка в обход озера каждый день вынуждены добираться до школы. Младшие — на автобусе, а старшеклассники предпочитают велосипеды. С ветерком проехаться для них каких-то 16 км в один конец труда не составляет. Но сравним: в обход -16 км, а по воде — в пятьдесят раз ближе

Именно на эту разницу обратил внимание Вальтер Энкерт. И чтобы сэкономить время, решил переделать свой дорожный велосипед

Ничего с него не снимая, он дополнил свою машину несложной пристегивающейся конструкцией в виде двух поплавков, и в считанные минуты превращает ее в катамаран и обратно в велосипед.

Предлагаем вам познакомиться с конструкцией необычного велосипеда Вальтера Энкёрта. На рисунке 1 цифрами обозначены: 1 — дорожный велосипед, 2 — скрепляющая балка, 3 — кронштейн, 4 — поплавок, 5 — перо руля, 6 -педальный движитель. Как видите, велосипед, благодаря двум балкам и четырем кронштейнам, опирается на два поплавка. Дополнительную жесткость конструкции катамарана придают растяжки, крепящиеся к передней и задней осям велосипеда. Поплавки разведены на ширину 1250 мм, что обеспечивает хорошую устойчивость при сильных порывах бокового ветра. А сами поплавки, это можно смело утверждать,- проще не придумаешь. У юного конструктора они выполнены в двух видах: из листового пенопласта (вариант 4А) и пластиковых бутылок (вариант 4Б). Чтобы обеспечить грузоподъемность в 120 кг, Вальтер использует в варианте с бутылками 6 рядов по пять штук вместимостью по 2,25 литра в каждой, как показано на 2 поз. 4Б (см. сечение Б-Б).

Прочность конструкции придают две доски длиной по 2000 мм каждая: верхняя толщиной 40 мм, а нижняя — 20 мм. От гниения древесина защищена пропиткой в 2 слоя нитрокраски или олифы. Каждая бутылка — а их потребуется 60 штук — тщательно проверяется на герметичность. Для этого в каждую насыпают чайную ложку питьевой соды, наливают полстакана горячей воды и мгновенно завинчивают пробкой. Выделяющийся углекислый газ надувает бутылку. После этого ее погружают в воду. Если из бутылки выделяются пузырьки, она бракуется. Если пузырьков нет, годится! Каждая связка по 5 штук тщательно крепится к доскам изоляционной или самоклеящейся лентой.

Если вас бутылочная конструкция не заинтересовала, используйте другую — пенопластовую. Из такого плотного материала толщиной 40 или 50 мм следует нарезать столько заготовок (см. вариант 4А, сечение А-А), чтобы они разместились на всей длине поплавка кактамарана. Между собой листы склейте водостойким клеем, а всю сборку сверху и снизу прикрепите к доскам.

Самый ответственный узел — металлическая рама. Образуется она из кронштейнов и растяжек. Выполнить их лучше из стальных труб диаметром 28. 30 мм. Лучшее решение — соединить детали сваркой. Если же с ней возникнут проблемы, то можно использовать элементы болтового соединения, показанные на рисунке 2. Размеры L1 и L2 определяются из расчетов вашего роста, длины ног и размеров велосипеда. К поплавкам рама крепится на подпятниках с помощью мощных саморезов с болтовыми головками. А вот к раме самого велосипеда вся конструкция присоединяется: сверху к деревянным балкам — с помощью четырех болтов М10 и к осям передних и задних колес -гайками М8. Движитель системы Энкерта — идеальный с опущенными вниз лопастями, способ их крепления и все необходимые размеры вы найдете на рисунках.

Любое средство передвижения по воде должно иметь руль. Вальтер для этих целей использует переднее колесо. Снизу к нему крепится перо, представляющее собой дюралюминиевую пластину толщиной 2 мм. Обозначенный на рисунке размер Rk подбирается к разметке с учетом диаметра колеса велосипеда. Четыре растяжки из стального прутка диаметром 6 мм и две скобы под гайки М8 передней оси обеспечат надежное крепление руля к переднему колесу велосипеда.

Завершающим этапом вашей работы станет покраска катамарана всех металлических деталей грунтовкой и яркими эмалевыми красками.

Руководство по строительству катамарана

Прежде чем приступить к строительству катамарана, стоит разобраться в некоторых нюансах.

Во-первых, прежде чем приступить к строительству водного велосипеда своими руками, нужно определиться с основной конструкцией, а именно, из чего будет сделан корпус.

Во-вторых, то, каким будет конструкция, зависит от того, для каких целей планируется строительство.

В-третьих, сейчас на просторах интернета можно найти массу примеров реальных проектов, которые легко реализовать даже при минимальных условиях (материалы, помещение, инструменты).

Далее предлагаем несколько вариантов строительства этого плавсредства.

Самодельный катамаран

Надежный катамаран из пенопласта

Катамаран из пенопласта может похвастаться массой преимуществ: долговечность, непотопляемость, легкость эксплуатации. Чтобы сделать плавсредство, понадобится следующие детали, которые изготавливаются из фанеры с толщиной 12 мм:

  1. Две диафрагмы в носовой части.
  2. Четыре перегородки.
  3. Четыре шпангоута.

Для закрепления деталей используют стяжные трубы из дюралюминия (также подойдут стальные тонкостенные трубы). На трубах необходимо нарезать резьбу, размер которой должен составлять примерно 12 мм.

Перед сбором поплавков плавсредства на широкие части пластин кладут эпоксидный клей, а потом за счет стяжек их совмещают с помощью стальных трубок. Далее будущее плавсредство обклеивают с помощью бязи или стеклоткани, сложенной в несколько слоев. Делать это лучше с помощью эпоксидной смолы.

Передняя сторона поплавков изготавливается также собственноручно с помощью уголков, а далее обшивается листами из алюминия.

Крышки, состоящие из фанеры листового дюралюминия, приделывают к уголкам носовой части винтами, а сама носовая часть садится на концы стяжных труб и затягивается гайками. Финишная стадия заключается в заполнении носа плавсредства пенопластом, после чего закрывается крышка.

Палуба строится с помощью реек и деревянных брусков. Далее механизм крепят к шпангоутам болтами и гайками.

судно из пенопласта

Надувной катамаран своими руками

Чаще всего поплавки отличаются конструкцией двухслойного вида: камеры внутри и защитную оболочку снаружи. Чтобы смастерить надувной катамаран, можно воспользоваться внутренними камерами с двумя отсеками.

Установка надувной камеры в средство передвижения по воде производится в шкуру поплавка через отверстия, которые расположены на концах шкуры. Все действия должны проводятся следующим образом:

  • Камера кладется рядом с отверстием.
  • Шкуру надевают на руку через другое отверстие.
  • Камера втягивается в шкуру.
  • Концы загибают приблизительно на 10 см.

У надувного плавсредства с примитивными люками отсутствует застежка, так как в момент надувания, камеры закрываются сами. В ходе вставки двух камер в шкуру, они наслаиваются друг на друга. Далее проводится втяжка двух шкур одновременно.

Трубка, которая надувает камеры, идет из шкуры через один из люков. Что касается давления в камерах, в основном оно равняется не более 0,1 атм.

Надувной катамаран

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
МестоИмяЗаписаноБаллыРезультат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

Конструктивные элементы

Итак, разбираясь в вопросе, как сделать катамаран, стоит рассматривать все по порядку. Понтоны плота изготавливаются из реек и фанеры. Стоит начать со шпангоутов. Для этого необходимо вырезать из фанеры 12 заготовок, размеры которых составляют 320*320 миллиметров, сбить их тремя-четырьмя гвоздями, а потом обработать все вместе по контуру. Далее требуется сделать прорези под рейки. Рейки квадратные, но прорези должны быть 20-25 миллиметров по размерам. Оставшиеся 5 миллиметров в рейках оснащаются пазами. Лучше всего уложить все шесть реек рядом, закрепить их, а потом сделать пилой прорези во всех одновременно. Так как с краев они получатся немного глубже, стоит уровнять среднюю глубину, перекладывая досочки несколько раз в процессе работы.

Перед формированием пазов стоит проверить размеры листов фанеры. Если речь идет о числе меньше 1500 миллиметров, то необходимо скорректировать место установки поперечины 7 и шпангоута 5 соответственно. Шесть шпангоутов требуют, чтобы к ним с боков и сверху были прикреплены отрезки реек, а снизу стоит закрепить кусочек доски. Все необходимо делать максимально прочно, лучше использовать для этого винты или шурупы, ведь в рейки будут забиваться гвозди, задачей которых будет удержание фанеры.
