Как установить крылья на велосипед, алгоритм работы, полезные советы

Установка

Мобильные варианты этой детали установить достаточно легко, а вот процесс крепления стационарных требует особенно пристального внимания. Перед началом работы необходимо отключить ободные тормоза, что позволит прикрепить заднее крыло без проблем. Затем вынимается винт, расположенный под сиденьем и нужно поставить элемент на штырь подседельный. Переднее крыло легко крепится болтом к месту у короны вилки

Важно рассчитать силу, с которой закручиваются болты. Если затянуть чересчур сильно, то крепеж может повредиться и прийти в негодность, в противоположном варианте — оно будет свободно болтаться и мешать езде

Чаще всего не выбирается вариант установки одной детали, эффективнее поставить полностью пару. Таким образом обеспечится лучшая защита от брызг и грязи. Если планируется установить багажник, то необходимо сначала поставить заднее крыло. В случае с уже установленным багажником его нужно снять.

Инструменты, которые понадобятся:

Гайки;
Винты;
Отвертки;
Ключи, подходящие по размеру.

Теперь вопрос о том, как установить крылья на велосипед типа дорожный или шоссейный, решен. Выбрать подходящий вариант несложно, ведь современные производители выпускают достаточный ассортимент подобных приспособлений. Также можно изготовить крылья и самостоятельно, но это достаточно трудоемкий процесс. Правильная установка обеспечит функциональность детали и не сделает ее бесполезной, утяжеляющей велосипед.

Правильная установка крыльев на велосипед

Современные производители велотранспорта не считают необходимым оснащать каждый велосипед полным набором аксессуаров. А ведь без них покатушки будут сопровождаться низким комфортом и безопасностью. Речь идёт про багажник, зеркала, крылья. Именно с установкой последнего элемента часто возникают проблемы, особенно у начинающих велосипедистов. Сегодня мы будем учиться устанавливать крылья на велосипед, рассмотрим различные варианты и сделаем из вас профессионала в этой области.

В комплекте к велосипедным крыльям практически всегда есть инструкция по установке, а также необходимые крепежи

К велосипедным крыльям практически всегда прилагается инструкция по их установке, а также вкладываются необходимые крепежи. Исключение могут составлять китайские модели. В некоторых инструкциях даже имеется схема, которая существенно облегчает работу. Но вопросы всё равно возникают и они требуют немедленного разъяснения.

Кто и почему выступает против установки крыльев

Спортивные велосипеды редко оборудуются крыльями, так как для профи очень важен каждый грамм. К тому же мнению зачастую приходят и механики, обслуживающие байки. Ссылаются они в основном на то, что при дополнительном оборудовании затрачивается больше средств и времени на техническое обслуживание

Подобные решения во власти лишь владельца этого вида транспорта, так как кому-то важно быть защищенным от грязи и брызг, а кому-то все же вес конструкции важнее

Какие бывают виды крыльев

При широком ассортименте аксессуаров и комплектующих, наивно полагать, что видов крыльев мало. Но все же, следует выделить несколько основных групп, позабыв обо всем разнообразии компаний-производителей. Итак, крылья бывают:

Стандартные по размеру – самые «древние», так как их выход совпадает с появлением первых велосипедов. Их еще называют полноразмерными. Считаются надежной защитой, а материал, из которого они изготавливаются, как правило, металл.
Спортивные, получившие свое название из-за особой формы. Они не закрывают все колесо, ограничиваясь лишь верхней частью. Их изготавливают в основном из пластика, гибкого и эластичного материала, выдерживающего необходимые нагрузки. Но при этом, их слабость состоит в креплении (в виде одного крепежного болта). Живут такие брызговики до тех пор, пока не ломается крепление.
Для защиты штока и рулевой колонки существует отдельный вид защиты – щитки-болотники. Их предпочитают любители горных велосипедов.

Естественно, каждый из видов имеет свои подвиды, но это важно лишь для истинных профессионалов. Любителям и новичкам такая информация ни к чему, так как подвидов существует ровно столько, сколько и компаний-производителей (тысячи, если говорить проще)

Типы крыльев

Крылья бывают полноразмерные и складные.

Какие именно использовать зависит от следующих факторов:

Погодные условия;
Особенности маршрутов;
Внешний вид.

На наш взгляд, материал крыльев не так важен и относится этот фактор скорей к внешнему виду, нежели к степени защиты. Безусловно, для некоторых также важны такие факторы, как вес и аэродинамика, но эта категория людей едва ли обратится за информацией к данной статье.

Полноразмерные

Это основательные крылья, которые чаще идут парой: переднее и заднее. Иногда также дополняются накладкой на нижнюю часть рамы для большой защиты.

Несмотря на всю серьезность они могут быть быстросъемными. Скорей всего, для таких крыльев вам даже не потребуется инструмент. Очень хорошо, когда крылья снабжаются дополнительным брызговиком, как, например, эти.

Не стоит считать, что полноразмерные крылья однозначно портят внешний вид велосипеда: некоторые из них наоборот способны его улучшить, а какие-то и вовсе завершить образ.

Складные

Отличный вариант для тех, кому повезло с погодой и тех, кто не хочет навсегда связывать образ своего велосипеда с каким то дополнительными элементами.

Наиболее точным объяснением всей сути подобных крыльев является модель под названием Ass Saver. Подобные крылья действительно готовы спасти вашу пятую точку от брызг и незначительного количества грязи, не нарушив при этом clean look.

Не все модели складных крыльев можно рекомендовать для постоянной езды по пересеченной местности или в условиях обильных осадков сложно.

Однако, в городе подобное крыло может стать основным практически в любое время года и в любую погоду. Крыло Musguard или Plume Mudguard в комплекте с накладкой на раму становится вполне достойным подспорьем полноразмерным вариантам. Крыло от компании Plume было одобрено велосипедным сообществом еще до появления в магазинах: в 2013 году 1446 человек поддержали проект на Kickstarter, что помогло успешно проекту успешно запуститься. Также данное крыло вполне можно назвать невидимкой — оно крепится под седлом и разворачивается лишь в случае необходимости.

Никто не мешает вам комбинировать два типа крыльев — использовать для защиты спереди накладку на раму, а сзади разместить более надежное крыло.

Плюсов у складных крыльев достаточно много:

Вес (крылья изготавливаются из тонкого пластика);
Цена (за редким исключением цена значительно ниже полноразмерных);
Опциональность (захотели — сняли и положили в рюкзак или закрепили на раму);
Простота крепления (фиксируются на раме или под седлом без инструментов);
Эстетичность (можно отнести к пункту выше: как только почувствовали, что внешний вид велосипеда не радует, сняли и убрали);
Универсальность размеров (можно сказать, что one size fits all, а для особых случаев есть широкая версия).

А еще подобные крылья можно изготовить самостоятельно из офисных принадлежностей и даже пластиковой бутылки, выкройки и инструкции легко можно найти в интернете.

А нужны ли вообще крылья или нет? Кроме вас на этот вопрос никто не ответит. Все зависит от множества факторов. Если вы не живете в Финиксе или Юме (самые солнечные города мира), то какое-то минимальное крыло все же рекомендуем иметь для обеспечения достаточного уровня чистоты и сухости. На изображении ниже два велосипеда примерно одного периода — у одного из них нет и намека на крылья, на втором же два вполне традиционных полноразмерных крыла.

Осмелимся предположить, что велосипеды использовались для разных целей, которые и определяли необходимость крыльев, седла с амортизатором или огромного переднего колеса.

Крылья для туристических велосипедов

Полноразмерные крылья велосипеда представляют собой пластиковые или металлические дуги, которые закрывают колесо примерно до середины по горизонтали. Могут крепиться двумя или одной дугой. На рынке можно встретить универсальные модели, которые регулируются по высоте для обеспечения максимальной защиты от грязи.

Такие крылья для велосипеда охватывают как минимум четверть колеса и очень хорошо защищают от грязи. Устанавливаются на туристические и гибридные велосипеды с покрышками не шире 1,95”, но встречаются модели и для горных байков.

Предположим, что ваша рама и вилка позволяют монтаж болотников. В таком случае вам потребуется отвертка и/или ключ 10 мм. Чтобы прикрутить дуги – ключ на 8 или шестигранник на 4. Прикрепить переднее крыло очень просто:

Прислоните переднее крыло скобой к отверстию в короне вилки или на горилле, если вилка с амортизатором.
Вставьте крепежный болт из комплекта, шайбу и наживите гайку. Если в горилле есть резьба, то просто наживите болт.
Как можно заметить, дуги уже практически встали на свои места, и их нужно только затянуть. Все современные вилки имеют резьбу в ушках для дуг. Поэтому просто прикрутите обе дуги.
Отрегулируйте болотник по высоте, чтобы он был как можно ниже и ближе к покрышке, но не задевал ее.
Затяните болты до конца.

Как установить велокрылья на горный велосипед своими руками

О популярности велосипедов говорить не буду. Мой велосипед двух подвес используется для прогулок в лесу, поездок на озеро, за грибами и на рыбалку. В местах его движения только лесные тропы и грунтовые дороги, местность сильно пересеченная. К сожалению крылья ломаются, в моем случае заднее крыло прослужило почти 5 лет и было сломано кем то на парковке. Пытался починить это крыло. Но надежного результата не получил, срок службы не раз починенного заднего крыла в месте крепления был не более 1 месяца. Новые крылья хотелось поставить повеселее прежних. Были заказаны через интернет крылышки красивого салатного цвета с разницей в цене ближайшего вело магазина почти в три раза. Получив посылку через две недели приступил к установке крыльев. Пакет с деталями содержал все необходимые комплектующие и даже инструмент для сборки — маленький шестигранный ключик. На этикетке инструкции показаны все основные этапы сборки и установки крыла. Предварительная сборка выявила недостаток набора крыльев. Наверное мне не повезло. Сюрприз от дядюшки Ляо заключался наличием в комплекте трех шайб диаметром большим посадочного места для них. Пришлось проявить смекалку. Стянул гайками все три шайбы на винте с барашком из комплекта. Уменьшил диаметр шайб обтачиванием шайб на наждачном круге. Доработка удалась, все шайбы встали на свои посадочные места и процесс сборки пошел дальше.

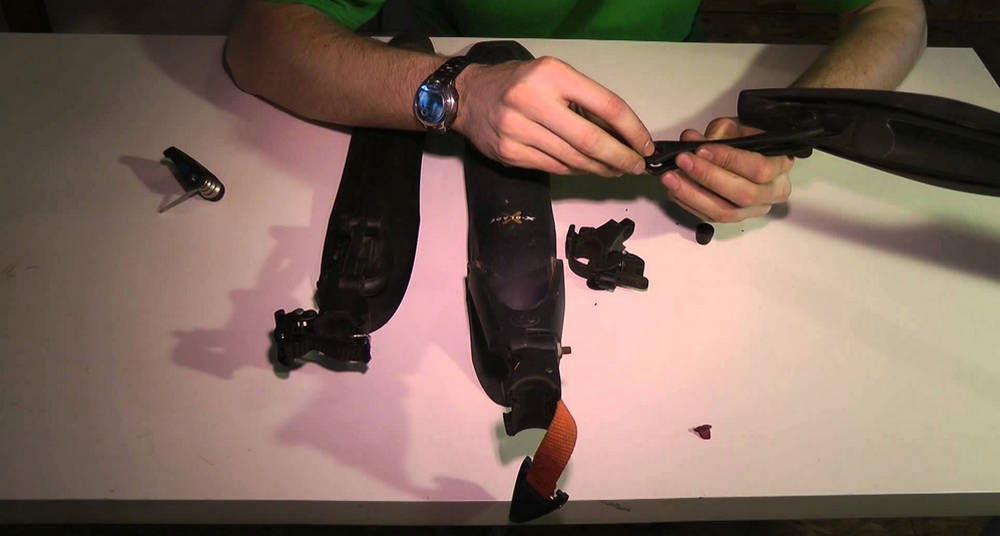

Сначала был собран узел крепления заднего крыла. Смотрите видео.

Далее проверил сборку переднего крыла. Две половинки крыла фиксируется на крепежной площадке. Площадка в свою очередь легко крепится и фиксируется на втулке. Распираемая втулка фиксируется в колонке. В комплект входит три детали втулки различного диаметра. Смотрите фото. Деталь втулки зажимается в колонке винтом, который закручивается шестигранным ключом.

Установка велосипедных крыльев необходимо, в первую очередь, для полноценной эксплуатации транспортного средства, которая не ограничивается погодными условиями. Несмотря на универсальность велосипеда в применении, выбрать подходящее, а самое главное – качественное крыло, достаточно сложно.

Необходимо понимать, что такие аксессуары не всегда поставляются с велосипедом, а на выбор представлены быстросъемные и стационарные модели, которые отличаются принципом крепления, конструкцией и, конечно, же, областью применения.

Не стоит забывать о конструкционных особенностях обычных шоссейных велосипедов, на которые могут быть установлены лишь стационарные модели крыльев. Последние могут быть выполнены из пластика, но с аналогичной перьевой системой крепления.

Какой нужен инструмент для установки:

отвертка (желательно наборная модель);
торцевой или накидной ключ на 9-10.

Перечень небольшой, но и работа предстоит лишь с уже готовыми изделиями, которые имеют в комплекте оригинальные системы крепления.

Самодельные варианты

Для изготовления защиты на велосипед своими руками можно использовать различные материалы. Проще всего взять для этой цели ненужную пластиковую трубу. Для работы понадобятся лобзик, наждачная бумага, для монтажа — набор ключей и отверток, а также фурнитура. Пошаговый алгоритм действий:

Взять пластиковую трубу нужной длины, это будет заготовка.
Нарисовать маркером контуры будущего велосипедного крыла.
Лобзиком выпилить заготовку нужной формы.
Для придания округлости немного нагреть шаблоны крыльев над газовой плитой.
Выровнять края, зачистив их наждачной бумагой.
Приложить готовую защиту к велосипеду,маркером наметить точки крепления.
Проделать отверстия в нужных местах.
Покрасить крылья в желаемый цвет, можно дополнительно нанести водоотталкивающее покрытие; установить на байк спереди и сзади.

Следует обратить внимание на то, что нельзя держать пластик над огнем слишком долго. Если материал начнет плавиться, крылья потеряют свою форму

После этого их уже нельзя будет использовать по назначению.

Крылья самодельные для велосипеда для езды по плохой дороге и пересеченной местности (так называемые болотники) можно смастерить из обычной офисной папки для документов

Сначала на бумаге рисуют шаблон, потом он прикладывается к материалу для изготовления и осторожно вырезается защита

После этого следует проделать при помощи сапожного шила отверстия в нужных местах и протащить через них стяжки. Далее защиту надо прикрутить на велосипед. Слишком длинные концы можно просто обрезать.

Такая модель хорошо защищает от воды и грязи вилку и задний амортизатор

Стоимость аналогичных крыльев промышленного производства довольно высокая, поэтому в данном случае смастерить важное приспособление своими руками — самый лучший вариант

По тому же принципу можно изготовить надежную защиту из пятилитровой пластиковой канистры под бензин или воду. Переднее и заднее крыло вырезаются канцелярским ножом. Далее просверливаются отверстия для стяжек, и вся конструкция крепится на велосипеде. Хомут, используемый для фиксации, сажается на суперклей. Такой вариант отличается долгим сроком службы и оригинальным дизайном.

Перед тем, как установить на велосипед крылья, следует обязательно учесть специфику конкретной модели. То, что рекомендовано для одних моделей, неприменимо для других. Перед тем, как приступать к монтажу или изготовления крыла своими руками, следует подробно изучить устройство транспортного средства; это поможет не допустить ошибок и поломок впоследствии.

Как установить крылья на велосипед

Обратите внимание: специалисты утверждают, что стационарные крылья на велосипед нужно ставить в паре. Если планируется в последующем установить задний багажник, то сначала устанавливается крыло

В случае присутствия багажника, перед работой с крыльями, его нужно снять.

Что нужно приготовить для работы по установке крыльев на велосипед:

А дальше все просто и понятно – крепятся крылья к раме и вилке, болты и гайки закручиваются максимально плотно. После установки крыльев специалисты не рекомендуют сразу же затягивать крепежные элементы – сначала проверьте правильность установки детали.

Установка стационарных крыльев

Аксессуары такого типа устанавливаются при помощи винтов к задним перьям и передней вилке. Владельцы городских байков могут выбрать большие модели, при помощи которых половина колеса будет закрыта. В составе таких аксессуаров обычно имеется качественный металл, а за их фиксирование отвечают длинные «усы» из проволоки. Они цепляются за наконечники на осях колёс.

Во время установки необходимо обращать внимание на высоту расположения крыла. Если оно будет располагаться близко до колеса, то защита от брызг будет более эффективной. Но в этом случае нельзя надеяться на высокую проходимость, что будет хорошо ощущаться во время передвижения по сложным трассам

Под крыльями будет забиваться грязь, и её придётся периодически убирать

Но в этом случае нельзя надеяться на высокую проходимость, что будет хорошо ощущаться во время передвижения по сложным трассам. Под крыльями будет забиваться грязь, и её придётся периодически убирать.

Стационарные крылья устанавливаются при помощи винтов к задним перьям и передней вилке

Некоторые особенности установки

Если защитные элементы необходимо установить на велобайк с ободными тормозами, то их потребуется немного ослабить или, вообще, отключить и только после этого приступать к монтажу.

В некоторых случаях на месте крепления стационарного крыла может располагаться катафот или уголковый отражатель. В этой ситуации нет ничего страшного и непоправимого, более того, длина болта является достаточной для того, чтобы оба этих элемента были закреплены.

Установка переднего крыла чаще всего сводится к выполнению крепления только в одной точке. Конструкции, которые оснащены так называемыми усами, это не затрагивает. Для крыла на заднее колесо обычно предназначается два крепления: к раме элемент крепится при помощи болта, а к нижней части подседельной трубы присоединяется своей нижней частью. Некоторые производители оснащают свою продукцию специальными защёлками в форме дуги.

При наличии в велосипеде багажника установка крыла выполняется под ним, если это позволяет конструкция велосипеда, крыла и непосредственно самого багажника.

Обычно переднее крыла крепится только в одной точке, а заднее имеет два крепления

Убрать вибрацию на крыле и исключить смещение во время интенсивных покатушек можно при помощи резинок, стяжек и других элементов, которые позволят притянуть крыло к конструкции багажника.

Схема установки

В большинстве случаев установка защитных элементов осуществляется по общей схеме, которая выглядит следующим образом:

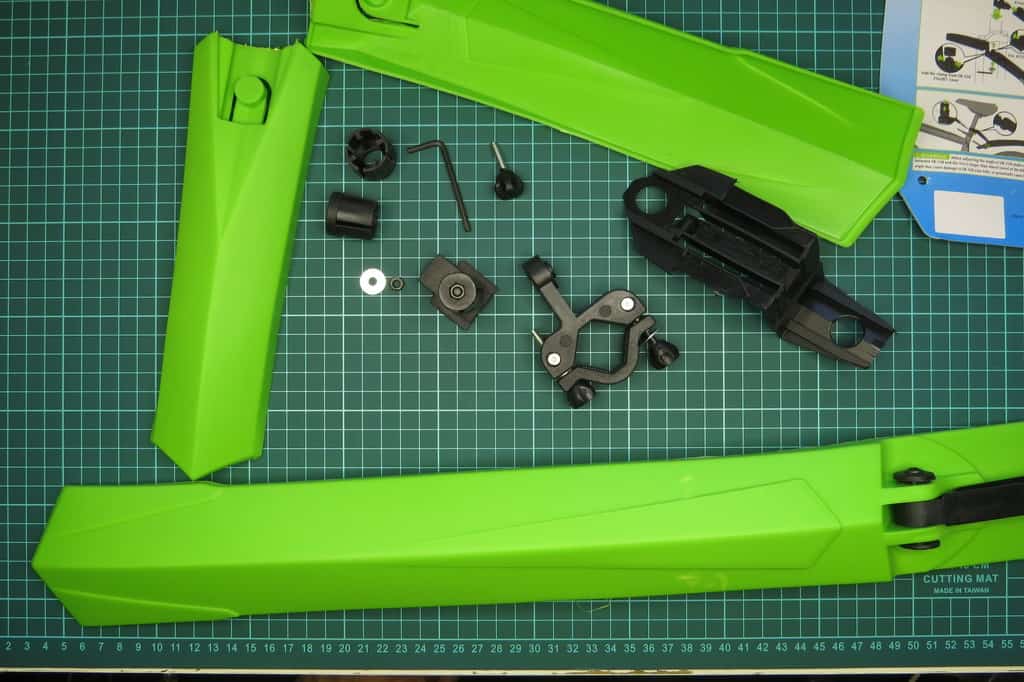

Разворачиваем упаковку с элементами апгрейда и набором необходимого крепежа.
Закрепляем стержни на защитных элементах.
Собираем их.
При работе с передним элементом необходимо открутить белый отражатель и закрепить под его болтом первое крепление. Два хомута придётся насадить на отдельные болты с большими шайбами.
При работе с задним крылом необходимо отогнуть пластинку и закрепить его в четырёх местах. Закрепление двух хомутов выполняется аналогично тому, что было описано в предыдущем пункте. Под третье крепление потребуется болт на шесть. Его необходимо нанизывать на трубку и пластину. Последнее крепление находится в нижней части трубы, на которой закреплено седло.
Установленным крыльям может потребоваться регулировка. Её смысл заключается в корректировании хомутов и креплений таким образом, чтобы не было трения между крылом и колесом.
Теперь можно закручивать болты до максимального уровня.

За или против установки крыльев

Если вы не спортсмен и не полный фанат маунт байка, то установка крыльев обязательна. Крылья для велосипеда определяются типом велосипеда и его назначением. Положительные стороны установки крыльев:

Это защита от брызг и налипающей грязи на вас и на детали велосипеда;
Правильно подобранные крылья улучшают внешний вид велосипеда и даже повышают его безопасность на дорогах;
Увеличивается срок между профилактикой и настройками горного велосипеда;
Велосипед меньше ломается, отказывает и реже моется.

К недостаткам можно отнести:

Крылья тоже ломаются, как при езде, так и при парковке и транспортировке;
Крылья могут создавать трудности при хранении и транспортировке.

Правда часть этих трудностей может быть устранена установкой быстросъемных крыльев.

Крылья для велосипеда можно разделить на два класса:

стационарные;
быстросъемные.

Конкретно для горных велосипедов рекомендуются быстросъемные крылья. В принципе для велосипеда двух подвеса это оптимальное решение. Практически все бюджетные крылья изготавливаются из пластика что практически не влияет на вес велосипеда.

Исходя из вышеуказанных особенностей можно остановиться на выборе подходящих крыльев.

Наиболее зарекомендовавшие модели быстросъемных крыльев

Крылья для велосипеда SKS ShockBlade Переднее крыло изготовлено из прочного и качественного 2-х компонентного пластика, обладает хорошей брызгозащитой,качественное быстросъемное крепление.

При помощи специальных шарниров можно настроить необходимое положение крыла. Подходит для колес 26 – 28 дюймов. Допустимый внутренний диаметр штока вилки 15.5 – 30 мм. Вес крыла около 102 грамм. Цена 260 грн.

Заднее крыло SKS X-Blade изготовлено из высокопрочного пластика, обеспечивает хорошую защиту за счет широкой и длинной дуги, задняя и передняя часть крыла оснащены резиновыми накладками-расширителями. Крыло регулируется по высоте относительно колеса и по углу наклона.

Данное крыло можно использовать для колес с покрышкой до 2,5 дюймов. Отлично подходит, как для 26, так и для 28 дюймовых колес. Вес крыла 115 грамм. Цена 255 грн.

Крылья — переднее SKS Shockboard, заднее SKS Xtra-Dry
Есть в двух вариантах: для 26 и для 28 колес. Как уже стало ясно, эти крылья не из бюджетных и комплект обойдется в 400-500 грн, поэтому существует и более упрощенный вариант SKS Crossboard.

Выполнены из прочного пластика, имеют не плохую защиту.Подходят для велосипедов с колесами 26-28 дюймов. Комплект обойдется примерно в 300 грн.

Велокрылья Topeak — DeFender
M1/M2 для горных (26) и кроссовых (28) велосипедов. Изготовлены из высокопрочного пластика, быстросъемное крепление, вес пары крыльев составляет 420 грамм. Цена 450 грн.

Крылья Topeak DeFender XС1/XC11 для найнеров (29 колес) – выполнены из двухтонового высокоударопрочного пластика с полированной нижней частью, достаточно компактные, гибкие. Цена такого комплекта 540 грн.

Какие должны быть щитки для горного велосипеда

Естественно, вышеописанный тип крыльев не годится для горных велосипедов, не просто потому, что у них неспортивный вид, а потому, что мощный протектор маунтинбайка «затягивает» грязь и забивает его между колесом и щитком.

Хорошим вариантом может оказаться, например, комплект SKS Shockblade.

Это уже не полноразмерные, а среднеразмерные крылья. Их плюс в том, что они легко снимаются, хорошо защищают от грязи.

Кроме этого, можно рекомендовать щиток, закрывающий нижнюю трубу на раме, в случае мощных брызг с переднего колеса, например, SKSMud-x (изображён на рисунке) или X-board.

Кроме того, щиток предохраняет кареточный узел и передний переключатель.

Если же вы решили обойтись только задним крылом, то можно вместо переднего привязать простой кусок эластичной резины.Он предохраняет от брызг, которые увлекаются передним колесом вперёд по ходу движения, выбрасываясь вверх, а затем – на велосипедиста.
