Устройство велосипеда, базовые элементы, отличия между моделями

Q — фактор

На велосипеде для повышения эффективности педалирования нужно учитывать расстояние между плоскостями, в которых вращаются концы шатунов, то есть Q-фактор. Проверено на стенде, что при правильно выбранном Q-факторе человек развивает на 4% больше мощности, чем при поставленных с наклоном ногах.

Так устроено природой, что коленные суставы человека не могут нести длительные нагрузки, если ноги не находятся близко друг к другу. Наибольшее давление ногой можно сделать, когда вектор прикладываемой силы находится точно под углом 90 градусов к поверхности.

С появлением внедорожных велосипедов, чтобы вставить широкую покрышку, пришлось раздвигать перья заднего треугольника рамы. С уменьшением свободного зазора понадобилось сделать шатун для педали изогнутым, иначе он бы бил по раме. Поэтому на всех горных велосипедах Q-фактор завышен.

От природы или по другим причинам ноги у людей разные: искривленные в коленях или прямые, суженные у таза или выгнутые в стороны. Например, у женщин кости таза от рождения шире, чем у мужчин. Учесть анатомическую неповторимость каждого при массовом производстве велосипедов невозможно, а для профессиональных спортсменов подобрать индивидуально Q-фактор вполне реально.

Основные составляющие дорожного велосипеда

Стандартная схема дорожного велосипеда выглядит следующим образом. Различия заключаются только в наличии или отсутствии ручных тормозов, ручного насоса, звонка и бардачка для инструментов:

Рассмотрим все эти компоненты подробнее. Начнем с руля. Он фиксируется к рулевой колонке с помощью затяжного болта и прокладок. Эти два компоненты могут износиться достаточно быстро. Поэтому желательно беречь руль от воды и пыли, которые отрицательно сказываются на системе.

Поскольку дорожный велосипед бывает двух типов – шоссейный и городской – руль может иметь различную форму. От типа велосипеда также зависит наличие ручек для переключения передач или ручных тормозов.

Рулевая колонка функционирует благодаря сложной конструкции: контргайки, кронштейнов тормоза, конуса и подшипников, нижней и верхней чаши. Они отвечают за своевременный и легкий поворот руля.

Второй важный элемент велосипеда – это каретка. Именно от нее зависит, сколько усилий приложит велосипедист, чтобы устройство ехало. На каретке держится цепь. Структура каретки следующая: контргаечное кольцо, левая и правая чашка, обойма для шариков, собственно шарики. В некоторых моделях могут быть дополнительные прокладки. Зачастую, чтобы добраться до каретки, велосипедисту нужно снять ось шатуна, выбив два клинка. Шатун должен быть всегда смазанным.

Цепь отвечает за скорость движения велосипеда, своевременное торможение. Цепь натягивается с учётом параметров скорости и мягкости движения

Если она сильно загрязнена или вытянута, владелец велосипеда должен обратить особое внимание на это устройство дорожного велосипеда – и провести ремонт или очистку. Укорачивают цепь путем удаления одного звена. Применяют для этого гайку и молоток

Смазывают цепь керосином, автолом

Применяют для этого гайку и молоток. Смазывают цепь керосином, автолом.

Педали – следующая составная часть дорожного велосипеда. Они могут иметь различную форму: овальную, квадратную, прямоугольную. Педаль дорожного велосипеда должна свободно вращаться. Она закрепляется на шатуне и фиксируется благодаря резьбе. Правая педаль имеет правую резьбу, а левая – левую. Именно это отличие позволяет не перепутать педали во время монтажа.

Следующее составное устройство дорожного велосипеда – это седло, которое фиксируется к подседельной трубе с помощью замка. Мягкость седла зависит не только от материала, но и от качества амортизирующих пружин. Они должны быть прочными и выдерживать вес человека. В шоссейных велосипедах седла могут встречаться без пружин.

Любая схема дорожного велосипеда включает в свой состав щитки для колес. Они крепятся к раме и втулке с помощью гайки. Главная задача щитка – защитить велосипедиста от воды, грязи, пыли и камней, которые могут отскочить от колес.

Теперь поговорим про переднее и заднее колеса. Это два одинаковых и в то же время отличимых друг от друга компонентов дорожного велосипеда. Изначально рассмотрим саму конструкцию колеса. В ее составе – следующие компоненты:

• втулка,
• обод,
• спицы,
• покрышка,
• камера.

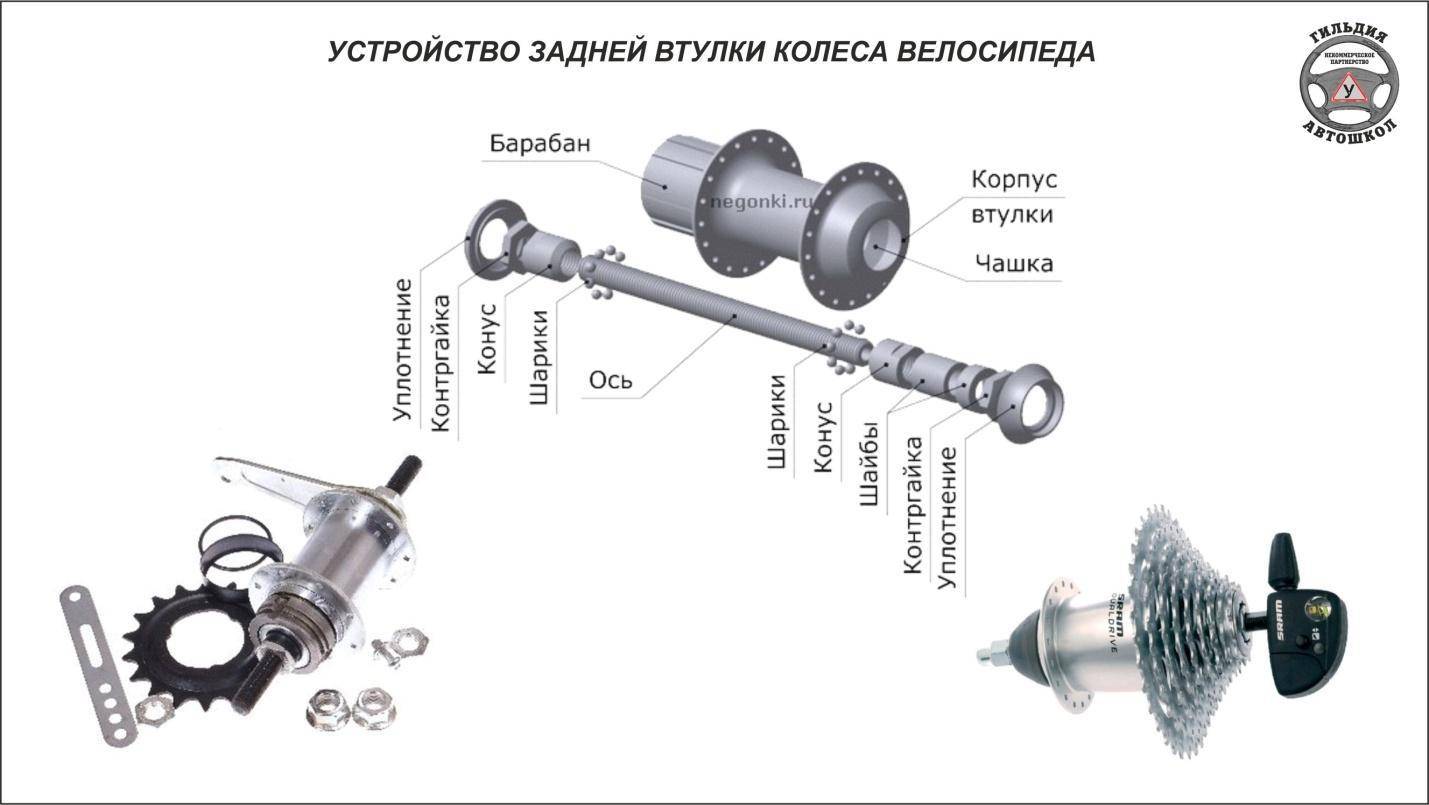

Простая втулка имеет следующую конструкцию. Она изготавливается из титана, алюминия и стали.

Передняя втулка – самая простая. На неё отводится минимум нагрузки. Задняя втулка имеет дополнительный барабан для тормозного ротора. Поэтому переднее и заднее колесо отличаются друг от друга, хотя количество спиц, камера и покрышки могут быть одинаковыми.

Покрышки для дорожных велосипедов имеют стандартный размер – 28 дюймов. Некоторые шоссейные модели могут иметь 29-дюймовые покрышки.

Все остальные компоненты, которые не учтены в обзоре, имеют те же характеристики, что и в других типах велосипедов (например, горных) и должны быть изучены при покупке конкретной модели.

Тормоза

Важнейшая для безопасной езды система. Различают ободные (V-brake), барабанно-втулочные и дисковые тормоза. Они могут оснащаться механическим, гидравлическим или комбинированным приводом.

Кроме того, байки, предназначенные для поездок по пересеченной местности могут быть оборудованы задней подвеской и амортизаторами (пружинно- или воздушно-масляными).

Как Вы могли заметить, внешне простой велосипед состоит из множества сложных и ответственных узлов. И только исправное состояние каждого из них может обеспечить успешную и безопасную эксплуатацию этого двухколёсного транспорта.

Как разобрать, смазать и собрать заднюю и переднюю втулку велосипеда

Со временем все ломается или повреждается, этого ожидает каждый владелец велосипеда. В случае повреждения осевой системы колес можно справиться самостоятельно. Но как определить поломку или повреждение втулки?

Передняя втулка

• Велосипед едет не так быстро как раньше;
• Слышится характерный хрустящий звук подшипников;
• Смазка подтекает;
• Обзавелись трещиной в корпусе.

Чтобы избавиться от трещины нужно разобрать колесо, все остальные проблемы можно решить и без этого. Не каждый велосипедист может с этим справиться, поэтому во избежание неприятностей, лучше доверить это дело специалисту. Демонтаж спиц осуществляется на раз-два, а вот установить обратно не факт что получится. Для уверенных в своих силах велосипедистов мы предоставили алгоритм действий для самостоятельной разборки велосипедной втулки:

1. Демонтаж колес;
2. Подобрать нужный гаечный ключ и ослабить осевые гайки. Воспользовавшись съемником, вы легко снимите кассету на заднем колесе;
3. С помощью отвертки нужно поддеть подшипники и снять так, чтобы не потерять шарики;
4. Извлечь ось из корпуса;
5. Все элементы тщательно вытереть и положить на чистую тряпку.

Разборка червячного узла заднего колеса

Когда вы перебираете детали для чистки и смазки, в первую очередь смазывается корпус, а все разобранное нужно будет собрать в обратном порядке

Перебираются детали очень быстро и легко, не потратите и тридцати минут, но важно знать, что втулки лучше смазывать специальной смазкой

Бывают случаи, когда беда не приходит одна, и приходится заменять не одну деталь, а несколько, например: ось, шайбу или же втулку целиком. Для этого лучше обратиться к мастерам своего дела, чтобы они заменили спицы колес. Ну а что касается оставшихся деталей, самому их будет достаточно легко поменять. Итак, начинаем с:

Подшипники нужно подобрать по размеру, на одну сторону они устанавливаются внешней, а на вторую внутренней стороной, нужно не перепутать; Важно сложить детали так, как их сняли, чтобы потом не было проблем со сборкой; Начинать смазывать нужно с внутренней стороны втулки, далее идет ось, и в конце смазываем подшипники; После смазки собираем все детали обратно; Когда сборка закончена, крепятся колеса к велосипеду и проверяется работа втулок, качество торможения, люфт, вытекает смазка или нет. Если что-то из вышеперечисленного, неправильно работает, значит, перебрали втулку неправильно.

Осевые гайки должны быть затянуты так, чтобы не препятствовать вращению

Как видите, в разборе передней втулки нет ничего сложного, задняя втулка усложняется кассетами, которые нужно снять и тормозными дисками. Усложняет конструкцию так же встроенный механизм свободного хода. Поэтому к сборке и разборке нужно относиться с особой внимательностью

Осевые гайки должны быть затянуты так, чтобы не препятствовать вращению. Как видите, в разборе передней втулки нет ничего сложного, задняя втулка усложняется кассетами, которые нужно снять и тормозными дисками. Усложняет конструкцию так же встроенный механизм свободного хода. Поэтому к сборке и разборке нужно относиться с особой внимательностью.

Спортивные велосипеды

Но только лишь простыми дорожными байками в СССР не ограничивались, а выпускали так же и большое множество спортивных велосипедов (причем, зачастую, очень даже серьезных) – они создавались, в первую очередь, для использования в той или иной спортивной дисциплине (либо для тренировочных процессов) для соревнований различных уровней, отчего и наделялись определенными конструктивными особенностями.

«Москва 80»

Спортивный велосипед «высшего класса», предназначенный для участия в соревнованиях мирового уровня по шоссейным гонкам, который считается одним из лучших «двухколёсников» советской эпохи.

Вообще, этот шоссер специально разрабатывался Харьковским велозаводом для спортсменов к Московским Олимпийским играм, прошедшим в 1980 году, однако из-за противников в рядах сборной принять участие в них ему так и не удалось… Работы над велосипедом под руководством Панина Г.И. начались в середине 1970-х годов на основе байка Colnago Mexico (именно на них в тот момент катала сборная СССР), однако он постоянно отклонялся «сборниками», а весной 1979 года и вовсе – перестал быть им интересен. С того момента прекратился даже мелкосерийный выпуск данного «двухколёсника», но при этом до конца года ещё изготавливались единичные экземпляры по индивидуальным заказам тех или иных гонщиков. Всего же за это время «свет увидело» чуть более полусотни «Москва 80» для различных видов шоссейных гонок.

Этот велосипед может «похвастать»: рамой и жесткой вилкой, изготовленными из легированной стали; спортивным рулем типа «бараньи рога» из алюминия с удлиненным выносом;  многоскоростным механизмом с передним и задним переключателями параллелограммного типа; ручными тормозами клещевого строения «по кругу»; 28-дюймовыми колесами с алюминиевыми ободами трубчатого сечения и однотрубными шинами; педалями из «крылатого металла».

Примечательно, что специалисты смогли добиться крайне небольшой массы «Москвы 80» – всего 8.25 кг. И столь низкие показатели были достигнуты широким применением в конструкции не только алюминия, но и титановых сплавов – из последнего выполнены шатуны, спицы, трещотка и некоторые другие детали.

«Тахион»

Спортивный велосипед профессионально-спортивного уровня, доступный в широком количестве модификаций, предназначенных для участия в шоссейных и трековых гонках (причем как в индивидуальных, так и в командных). Это – настоящая легенда советской велосипедной промышленности, мечта всех мальчишек (и не только), но доступная только «избранным».

«Тахион» был разработан Центральным конструкторским техническим бюро Харьковского велозавода в 1979 году под началом Воронцова Р.И., причем этот байк стал первым в СССР, в котором широко использовались компоненты и материалы иностранных компаний. И надо сказать, велосипед получился действительно впечатляющим, отчего его производство продолжалось до 1992 года (за это время было выпущено свыше 400 «двухколёсников»).

Данный велосипед имеет в своем активе: раму высотой
530-600 мм, выполненную из стальных труб; переднюю вилку из труб овального
сечения все из той же стали; алюминиевый подседельный штырь аэродинамической
формы; руль из «крылатого металла» с креплением на корону вилки; колеса
размерностью 28 дюймов с алюминиевыми ободами трубчатого сечения и титановыми
спицами. При этом шоссейная модель обладает 6-скоростной трансмиссией с параллелограммным
переключателем и ручные тормоза клещевого типа спереди и сзади, в то время как
у трекового варианта – всего одна скорость и нет тормозов.

Вообще, сам Воронцов хотел назвать велосипед «Кентавром», однако такое название «забраковали» руководители – мол, нечего величать советский байк именем чуждого персонажа, да еще и с какой-то там мифологии. Тогда сын Реджинальда Ивановича предложил имя «Тахион», которое в теоретической физике означает гипотетическую частицу, движущуюся в вакууме со скоростью быстрее скорости света. Его и утвердили.

«Чемпион»

Спортивно-шоссейный велосипед, предназначенный для тренировочной езды по асфальтированным и проселочным дорогам и соревнований различных уровней. Производство данного «железного коня» осуществлялось на Харьковском велозаводе с 1957 по 1963 года, при этом в 1958-м он удостоился диплома «за новые конструктивные решения».

У него – стальная рама закрытого типа (высотой 540-580
мм), рулевая колонка типа «бараньи рога», 10-скоростная система с параллелограммным
передним и задним переключателями, 28-дюймовые колеса с дюралюминиевыми ободами
и однотрубными шинами, ручные тормоза клещевого вида с тросовым приводом, а
также спортивные педали с туклипсами.

Shimano XTR (шимано хтр, хтя) — отзыв и обзор

«Шимано» XTR является на сегодняшний день самой передовой группой оборудования для горного велосипеда. Данную группу отмечает самые передовые решения в области велосипедного оборудования, сверхнизкий вес и высокое качество исполнения всех компонентов без потери надежности. В отличие от других групп, в «шимано» XTR используются более дорогие материалы, будь то, например, карбон, магний или титан. Естественно, оборудование данной группы производится в Японии.

Оборудование данной группы прежде всего ориентировано для соревнований и лучших гонщиков планеты. Однако, если позволяет бюджет, то оно будет прекрасно служить и в туризме. На одном из моих велосипедов стоит система и кассета данной группы, а так же тормоза (мой обзор). Тормоза XTR — это реальный космос: отличная модуляция, низкий вес и очень высокая производительность. Система шатунов — также наиболее легкая и жесткая из всех групп.

Не так давно вышел в свет XTR 9000 серии, который имеет уже электронное переключение передач. В моей мастерской уже успел побывать и велосипед на данном оборудовании. Что сказать — это настоящие космические технологии.

Более старые группы XTR всегда отличала великолепная надежность и производительноcть. Компоненты данной группы всегда будут в цене. Конечно, и у данного класса навески иногда бывают слабые стороны — такие, как часто ломающаяся карбоновая лапка заднего переключателя, немного странные тормоза 970 серии, но, в целом, «XTЯ» всегда будет лучшим выбором для многих велосипедистов.

Вердикт «Велосипедных Форм Жизни«: многие велосипедисты считают, что данная группа является неким излишеством. Признаться, и я так в свое время считал, пока частично не установил компоненты данной группы на один из своих велосипедов. Однако, поездив на данной группе оборудования, я сделал вывод, что в реальности она обеспечивает велосипеду наиболее плавный и хороший ход и самое лучшее торможение. Минус данной группы очевиден — цена. Ну, и для грузового туризма она будет, наверное, все-таки не самым лучшим решением. Хотя, как говорят многие велотуристы — «установил XTR и забыл о проблемах велосипеда на долгие годы». Возможно, это так и есть.

Почему некоторые люди выбирают односкоростной велосипед (синглспид)?

Интересно, что в наш современный век, развития всевозможных технологий переключения передач для велосипеда (их примеры приведем ниже), некоторый тип людей предпочитает использовать только односкоростную трансмиссию, так называемые- «синглспиды». У этих байков исключительно всего одна передача, которая подобрана определенным соотношением звездочек – передней и задней. Правильный подбор соотношения зубьев позволяет достатчно резво стартовать и разгоняться до максимальной скорости в 30 – 34 км/ч.

Односкоростные велосипеды в основном популярны среди веломанов, живущих в равнинных местностях и передвигающихся на своих двухколесных железных конях только исключительно по городу, или занимающихся только экстремальными видами велоспорта, на так называемых «трюковых велосипедах».

Плюсов у такого односкоростного байка тоже не мало:

1. Дешевизна. -Действительно, собрать односкоростной велосипед значительно дешевле. Насколько? Все будет зависеть от уровня компонентов. Если взять действительно качественные, т.е. гоночные компоненты самого высокого уровня из линейки Shimano – XTR, то получится примерно следующее (подсчет стоимости компонентов многоскоростного велосипеда):

I. Система Shimano XTR на 11-ть скоростей в среднем будет стоить порядка 25 тыс. рублей.

II. Каретка высокого уровня (в нее входят подшипники, корпус с резьбой под посадку в раму) – около 3тыс. 500 рублей.

III. Звезда передняя (Shimano XTR) – 5 тыс. рублей.

IV. Цепь уровня XTR на 11-ть скоростей – 3 тыс. рублей.

V. Задний переключатель XTR от Shimano – 15 тыс. рублей (по скидкам), стоимость без них в велосезон может доходить до 22 тыс. рублей.

VI. А ведь еще нужна так называемая «манетка» – переключатель скоростей (около 6 тыс. 500 рублей), тросики, рубашки и конечно же задняя кассета, которая тоже стоит недешево – 5 тыс. рублей.

Итого, только на одну трансмиссию уйдет порядка 63 тыс. рублей! Да, на сегодняшний момент это расклад цен на действительно качественные компоненты (детали) гоночного уровня. Они будут прочными, легкими, отлично будут работать, ну и так далее. Но за эти же самые деньги можно купить целиком и трюковый велосипед с одной передачей, и на не менее качественных и на более прочных компонентах. Чувствуете разницу?

2. Надежность. -Знаете, чем подкупает многих автомат Калашникова? Нет, не угадали, не своей меткостью стрельбы на дальние дистанции. Он практически считается просто безотказным в любых сложных условиях своей эксплуатации. Тоже самое и с односкоростными велосипедами. Там просто нечему ломаться! Вспомните старые советские велосипеды, которые вы хотя бы раз, но наверняка видели в глубинке. Они служат своим хозяевам десятилетиями… Не зря экстремалы по всему миру для своих трюков всегда почти используют велосипеды «синглспид».

3. Ремонтопригодность. -Починить велосипед с одной передачей несложно. Да и запчасти на него недорогие. Чего не скажешь о «мультиспиде». Если даже взять приблизительно средний ценовой диапазон из приемлемых по надежности компонентов, такой например, как Shimano XT или SRAM X9, то все равно это получается недешево. За один задний переключатель одного из этих производителей вы отдадите примерно 6 тыс. рублей.

4. Гоночные амбиции. -Вы удивитесь, но даже сами гонщики иногда используют односкоростную трансмиссию. Делают они это для снижения веса самого велосипеда (все дополнительное навесное оборудование, каким бы легким оно не было, все же имеет вес) и для исключения риска проблем с переключением передач. В этом случае выбор правильного передаточного числа имеет решающее значение.

5. И наконец-то последнее, трековый велосипед изначально имеет всего только одну передачу. Это не преимущество – это просто факт.

В результате этого, с правильно подобранным соотношением велосипедист получает более ровное и более точное педалирование, без каких-либо затруднений в момент перескакивания цепи на большую или меньшую звездочку. А это значит, что педалирование в определенных режимах езды будет происходить более эффективнее.

Что важно знать о шинах

Покрышки накачивают воздухом. И сделать это можно по-разному, т.е. есть возможность регулировки жесткость шин. Различаются покрышки рисунком и размером, зависящим от диаметра колеса. Рисунок же выбирают, исходя из типа покрытия дорог, по которым предполагается ездить. Для твердого покрытия подойдут узкие покрышки без рисунка. Шины большей ширины, называемые «грязевыми» подойдут для мягкой почвы. Покрышки с выраженным рисунком предпочтительны для катания по неровным поверхностям.

Еще один тип покрышек представляет нечто среднее. В них грунтозацепы расположены по краям, поэтому не мешают передвигаться по асфальту и по почвам мягким.

Тормоза

Снизить скорость или применить экстренное торможение и пережить его без негативных последствий Вам поможет правильный выбор велосипедного тормоза. Существует 3 основных разновидности по типу механизма

Барабанные тормоза

Это самая распространенная разновидность. Находится непосредственно внутри втулки и приводится в действие при попытке прокручивания педалей назад. При эксплуатации в режиме ровного рельефа практически неубиваемы, не требуют дополнительного обслуживания и стоят недорого. Однако существуют и минусы. Прежде всего, это перегрев в условиях длительного спуска при продолжительном нажатии, что ведет к перегреванию и смерти втулки в целом.

Ободные тормоза

Тормоз работает при помощи лапок, которые прижимают тормозные колодки к ободу и за счет создающегося трения останавливает движение колеса. Управляется механизм непосредственно с руля путем нажатия на ручку который натягивает или ослабляет тросик. Из-за того что механизм находится непосредственно снаружи, его легко обслуживать: менять колодки или регулировать тормоза. Однако такая конструкция также не лишена недостатков. Прежде всего это неэффективность использования в условиях повышенной влажности, а также износ обода и частая замена тормозных колодок.

Дисковые тормоза

Для современных великов довольно распространенный вид тормозной системы это дисковая. В основе этой системы лежат диски, которые установлены на заднее и переднее колеса, при зажиме колодками которых происходит остановка. Торможение может осуществляться как при помощи тросика, т.е механическим способом, так и при помощи гидравлической системы.

Велосипедные шатуны и их особенности

Кинематика привода велосипеда представляет собой механизм, который преобразовывает возвратно-поступательное движение ног велосипедиста во вращательное движение звезд цепной передачи.

Шатуны совместно с педалями служат, в этом случае, своего рода коленчатым валом, если провести аналогию с двигателем автомобиля. Таким образом, на них приходится максимальная нагрузка в сравнении с другими частями трансмиссии.

Поэтому в изготовлении шатунов для велосипеда используются материалы, имеющие высокую прочность и, в тоже время, минимальный вес. Последнее качество имеет большое значение для различных спортивных байков. Для его достижения используются не только самые легкие материалы, но и особая конструкция шатунов.

Shimano Аltus (шимано альтус, алтус) — отзыв и обзор

Если вы так или иначе хотите сделать хоть чуточку лучше свой самый дешевый китайский велосипед, то, пожалуй, это первая группа, на которую стоит обратить внимание. Она весьма недорогая, сделана из очень дешевого пластика, и обеспечивает худо-бедно переключение, которое с большим натягом можно назвать нормальным даже при работе в спокойных режимах катания

Старый Аltus был 7-скоростным, затем стал 8-скоростным. Манетки на 8 скоростей стояли одно время на моем дачном велосипеде Schwinn Mesa, но довольно быстро вышли из строя, причем каким-то сильным нагрузкам я их не подвергал. Начиная с 2012 года фирма Shimano перестала выпускать данное оборудование, объединив его с группой Acera.

Сделано в Китае.

Вердикт «Велосипедных Форм Жизни«: работает, и уже хорошо. Подойдет для неспешных и спокойных прогулок в парке и городе. Однозначно, этот китайский хлам, который в принципе не может работать нормально и подлежит замене, на что-то более приличное.

Тормоза на велосипед: типы, плюсы и минусы

Зачастую байки приобретаются в минимальной комплектации. Либо сборный велосипед почти закончен, и настал момент выбора тормоза. Этот вопрос стоит изучить очень деликатно, взвесить все положительные и отрицательные аспекты тех или иных тормозов, чтобы выбрать оптимальные.

Некоторые экстремальные виды езды на велосипедах, не предусматривают применение тормоза, так как он мешает при маневрах, разворотах руля и прочих финтах. Но это скорее исключение из правил.

В большинстве случаев тормоза необходимы, и не следует пренебрегать ими. На кону —  безопасность и здоровье всех участников движения.

На самом деле, разобраться в типах тормозных систем не так уж и сложно. Если смотреть поверхностно, то есть всего 4 варианта, которые встречаются на современных велосипедах.

В чем плюсы планетарных втулок

1. Высокая надежность по сравнению с системой переключения передач на основе кассеты. Передачи переключаются быстро и точно. К тому же их можно переключать стоя на месте, в отличие от наружной системы, в которой скорости нужно переключать только в движении.
2. В планетарной втулке можно переключатся между разными скоростями напрямую, а не последовательно как на обычной системе.Т.е., если необходимо быстро переключится с 1-ой скорости на 5-ю, то на обычной системе нужно последовательно переключать скорости: с первой на вторую, потом на 3, 4 и только потом на 5-ю, что занимает определенное время, то в планетарке можно сразу переключить с первой на пятую.Правда, все плюсы от такого переключения можно ощутить только на многоскоростных моделях. На модели с тремя скоростями это не так заметно, хотя переключение всё равно происходит быстрее и удобнее чем на стандартном варианте.Особенно это удобно при езде в городском ритме.
3. Не нужно практически никакого технического обслуживания.Вообще эти втулки необслуживаемый компонент. Единственно, в процессе эксплуатации, возможно, придется регулировать натяжение тросика переключения передач, который может растянуться. Зато Вы избавлены от проблемы износа звезд системы, кассеты, цепи, настройке механизма переключения передач и прочих забот.
4. Использование обычной односкоростной цепи.На планетарной втулке, как и на односкоростном велосипеде, используются только две звезды – передняя и задняя, и цепь работает без перекосов. В результате одна цепь будет работать всю велосипедную жизнь.А с учетом того, что односкоростные цепи дешевле своих многоскоростных собратьев и их не нужно регулярно менять – эксплуатация такого велосипеда будет стоить значительно дешевле. А теперь добавьте сюда необходимость так же регулярно, в связи с износом, менять звезды системы и кассеты, их стоимость, а так же стоимость таких работ и станет понятно, что при длительной эксплуатации велосипеда, первоначально более высокая цена планетарной втулки вполне себя оправдывает и окупает.
5. Её не нужно регулярно мыть и чистить.Механизм втулки находится в масле в пыле и влагозащищенном корпусе, но грязевые ванны для него все равно нежелательны.Помните, что обычный механизм переключения передач требует регулярной мойки и чистки от попадающей в него грязи для уменьшения износа цепи и звезд.Так же при мойке велосипеда струей воды под большим напором, например, на автомойке или домашним кёрхером, не нужно струю воды направлять непосредственно на саму втулку.
6. Возможность использования ножного тормоза.Ножной тормоз – один из самых интуитивно понятных, эффективных и надежных. Работает в любую погоду: в грязи, под дождем, на колесах с «восьмеркой» и т.д. Лично мне байки с такими тормозами нравятся больше всего. Особенно если в дополнение к ножному тормозу на заднем колесе стоит ободной тормоз на переднем.Справедливости ради скажем, что ножной тормоз работает только на втулках с внутренним тормозным механизмом. Существуют многоскоростные втулки без такого механизма и на велосипедах с ними устанавливают дисковые или ободные тормоза.
7. Достаточно интересный и не такой явный, но очень практичный плюс планетарок в том, что на таких велосипедах, как и на односкоростных моделях, используется защита цепи, чего нельзя поставить на обычных многоскоростных байках. А это значит, что не пачкаются брюки и на цепь попадает гораздо меньше грязи и ее нужно реже мыть и смазывать.Так что если велосипед используется при поездках на работу, то чистые брюки – большой плюс.
8. Для любителей зимнего катания использование планетарного переключения передач просто находка. В отличие от звездной системы переключения передач планетарка не забивается снегом, не подвергается обледенению и её механизм всегда работает надежно.Встроенный в планетарку барабанный тормоз надежно работает при низких температурах и, в отличие от V-brake и дисковых тормозов, не боится налипания снега на тормозные колодки и обледенения ободов или ротора, продолжая зимой работать так же надежно, как и летом.
9. Планетарки не повреждаются при авариях и падениях велосипеда на бок. Там просто нечему ломаться – нет никаких наружных частей.
10. Для переключения передач используется только одна ручка и скорости идут одна за другой. Новичку легче разобраться, хотя, это дело привычки.
11. Заднее колесо более прочное и жесткое. Так же как и на односкоростном байке, угол наклона спиц на колесе с планетаркой одинаков с обеих сторон. Это дает возможность увеличивать натяжение спиц. А чем оно выше — тем колесо прочнее и жестче.

Acera M3000

Цена: 12-15 000 руб

Предыдущая и эта группа имеют большое сходство по качеству и назначению.

Особенности Shimano ACERA:

• переключатели легче «Альтусовских» на 15%;
• вместо стали и пластика используется алюминий, где возможно. Это позволяет добиться оптимальной надежности и легкости;
• на системе смонтирована защита цепи;
• 2 типа кареток (шлицевое соединение с шатунами и квадрат), промышленные подшипники;
• шатуны 170 мм;
• крепление переднего переключателя – мультизажимной хомут;
• кассета мягко переключается на пониженные передачи и с минимальным рывком – на повышенные;
• выпускается во множестве модификаций 9-скоростного исполнения. Могут использоваться передние звезды диаметром 36 и 22 зуба, а так же трехзвездочная трансмиссия с 40, 30 и 22 зубьями. Кассета включает звезды диаметром 11-36 зубьев.

Переход из бюджетного сегмента в средний, подойдет для опытных любителей, которые хотят получить большую эффективность и комфорт от трансмиссии, а так же собираются кататься в кросс-кантрийном режиме. С этим навесным можно начинать покорять грунтовки, но для серьезного бездорожья ее будет недостаточно.

Из бюджетного навесного это лучшее, что предлагает бренд

В этом случае механизмы выпускаются из коррозийно устойчивых материалов, что повышает долговечность. На более-менее надежных велосипедах из бюджетного сегмента часто ставится это оборудование.

Плюсы:	Минусы:
Не исключены поломки, но комплект обладает большей ремонтопригодностью, чем тот же «Турне». Есть варианты покупки отдельных деталей, а не целых узлов;	Подвержен фатальным поломкам при активном и агрессивном катании;
Посадочное место заднего переключателя расширено, чтобы повысить жесткость.	Цепь в комплекте без замков, понадобится выжимка.

Трансмиссия и тормоза

Трансмиссия — это система элементов, в комплексе передающих усилие от ног человека к колесам. В нее входит:

• Каретка.Подшипниковый узел, обеспечивающий крутящий момент при педалировании.
• Шатуны.Соединяют педали с кареткой и рамой.
• Педали. Про эту деталь в устройстве детского и взрослого велосипеда рассказывать, наверное, нет смысла. При кажущейся простоте педали бывают 5-ти видов, и от них очень зависит устойчивость и уверенность велосипедиста при педалировании.
• Передние и задние звезды. Обеспечивают переключение скоростей велосипеда и подвижность цепи.
• Цепь.Связующее звено между передним и задним колесом. Передает крутящий момент на переднее, крепится на звезды.
• Тормоза.Различают ободные (клещевые и V-brake), дисковые и барабанно-втулочные.
